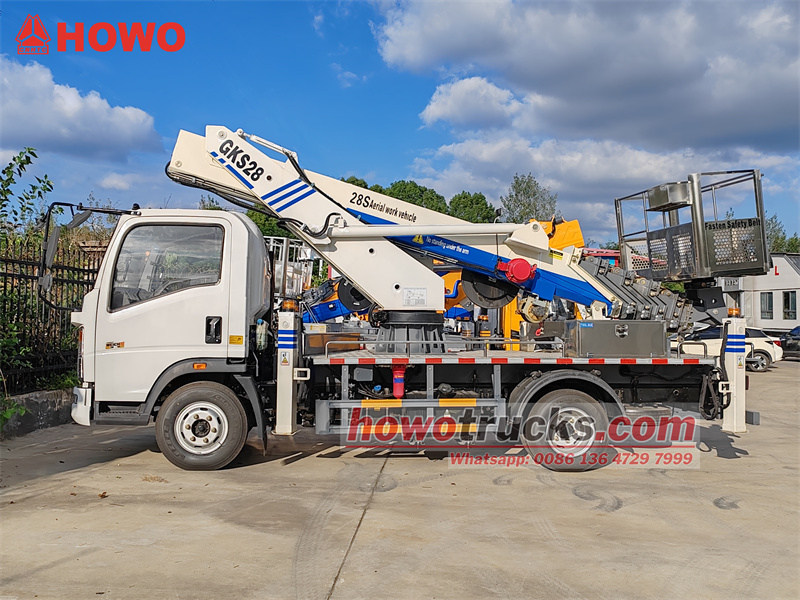

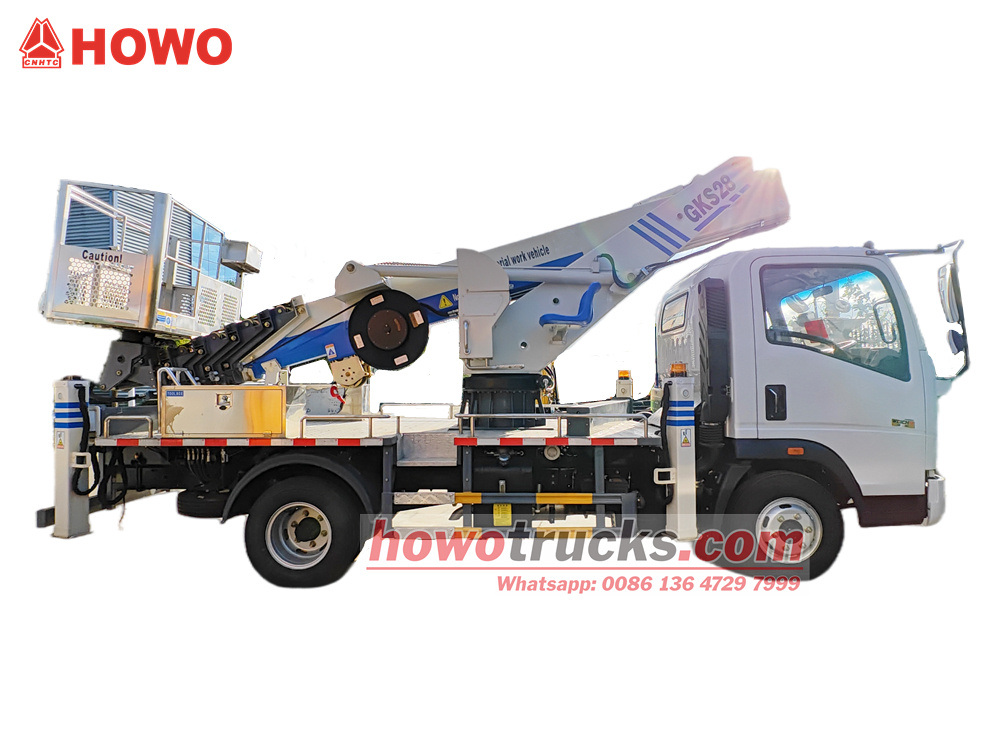

このSinotruk製RHD高所作業プラットフォームトラックは、ホイールベース4500mmのHOWO RHD軽トラックシャーシを採用しています。Weichai製WP2.3Q140E62エンジンとWLY6TS55トランスミッションを搭載しています。車体上部には、地上操作とターンテーブル操作で操作できる6段伸縮ブームを備えています。コントロールボックスまたはリモコンで操作できます。360度回転します 400°の揚程、4本の油圧式アウトリガー、最大バケット積載量200kg、アルミ合金製パネル、滑り止め加工が施された歩道を備えています。また、夜間作業灯も備えています。
作業能力 :
28mキャビンタイプ :
Howo RHD cabin寸法(mm) :
7825x2350x2950mm駆動システム :
4x2,LHDホイールベース(mm) :
4500エンジン固有 :
140HP/WP2.3Q140E62ギアボックス :
WLY6TS55 transmission,6-speed,manualフロントアクスル(kg) :
3200後車軸(kg) :
7000述べる :
6-section telescopic boom
メーカー:CSトラックグループ株式会社
当社は特殊車両の専門メーカーです。
新品で100%品質保証付き.
▶Ⅰ. 製品紹介:

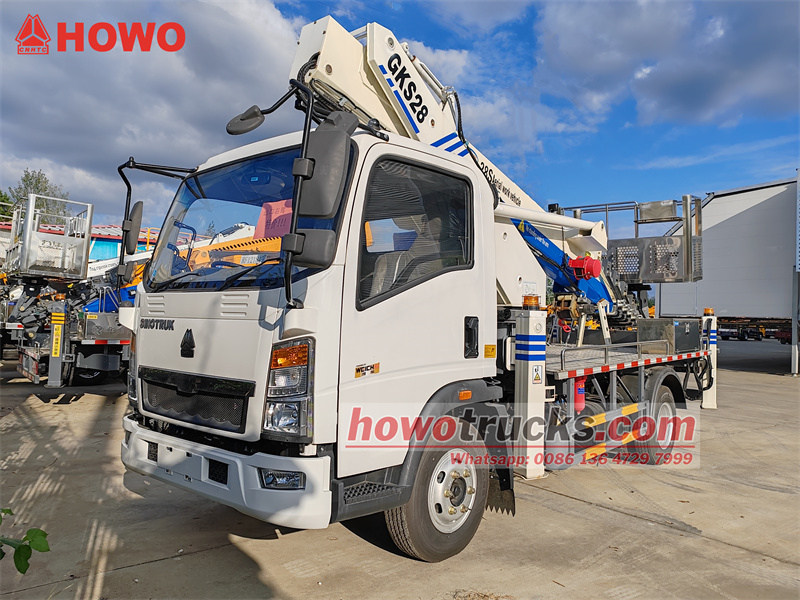

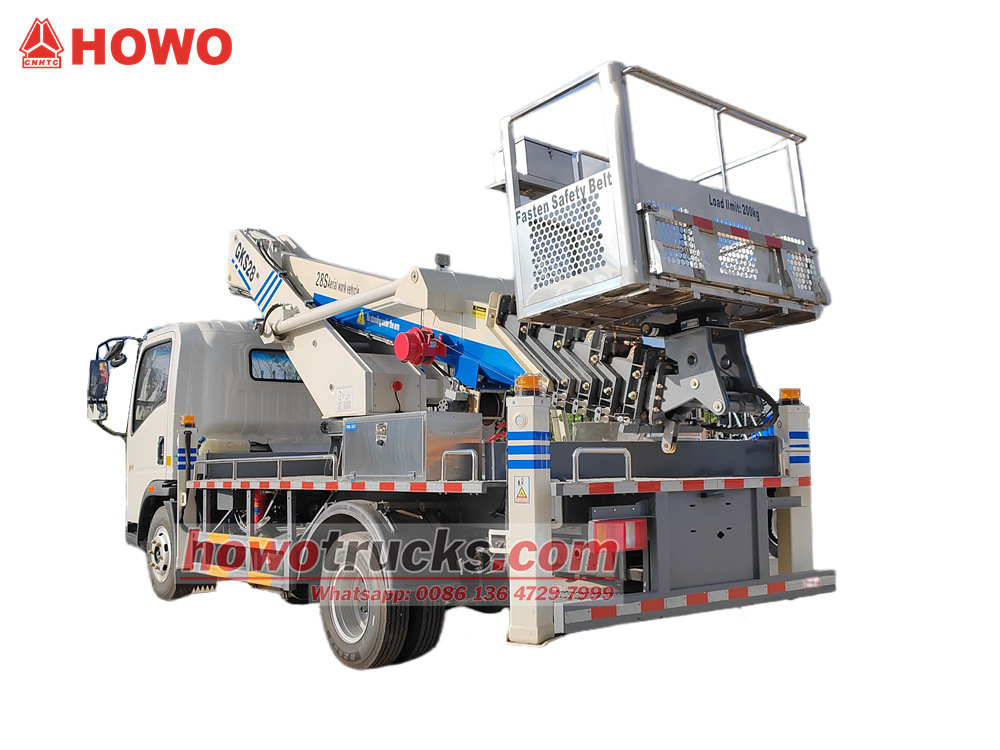

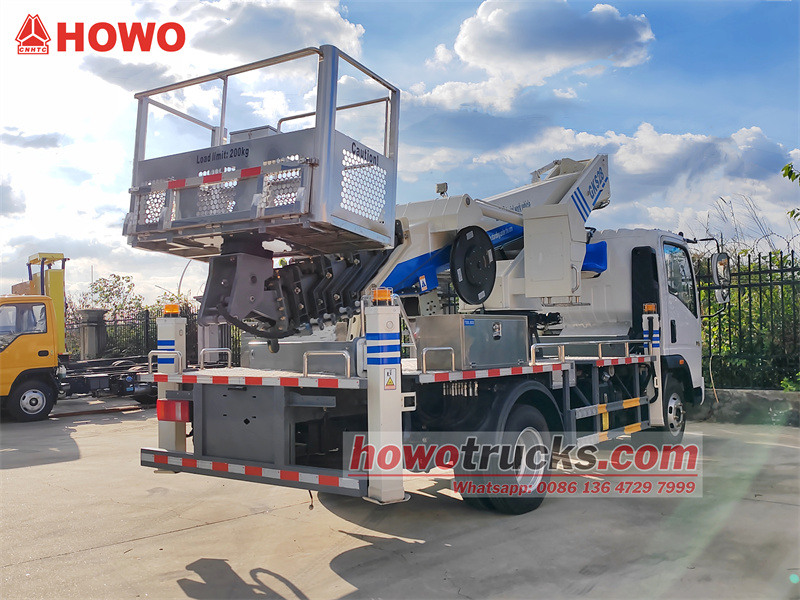

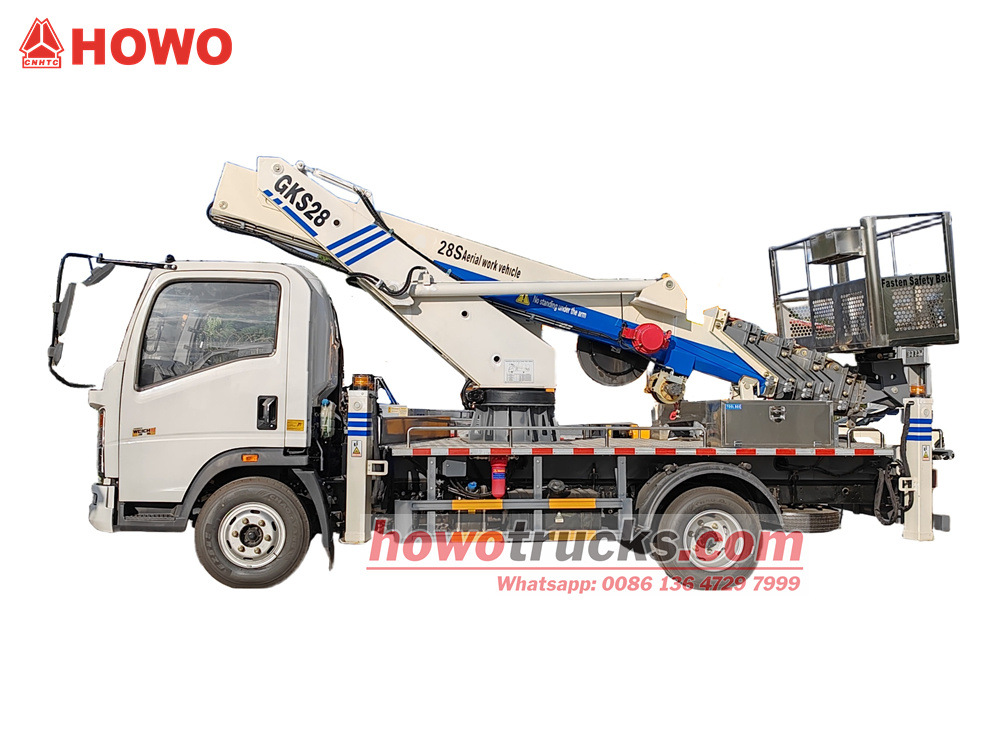

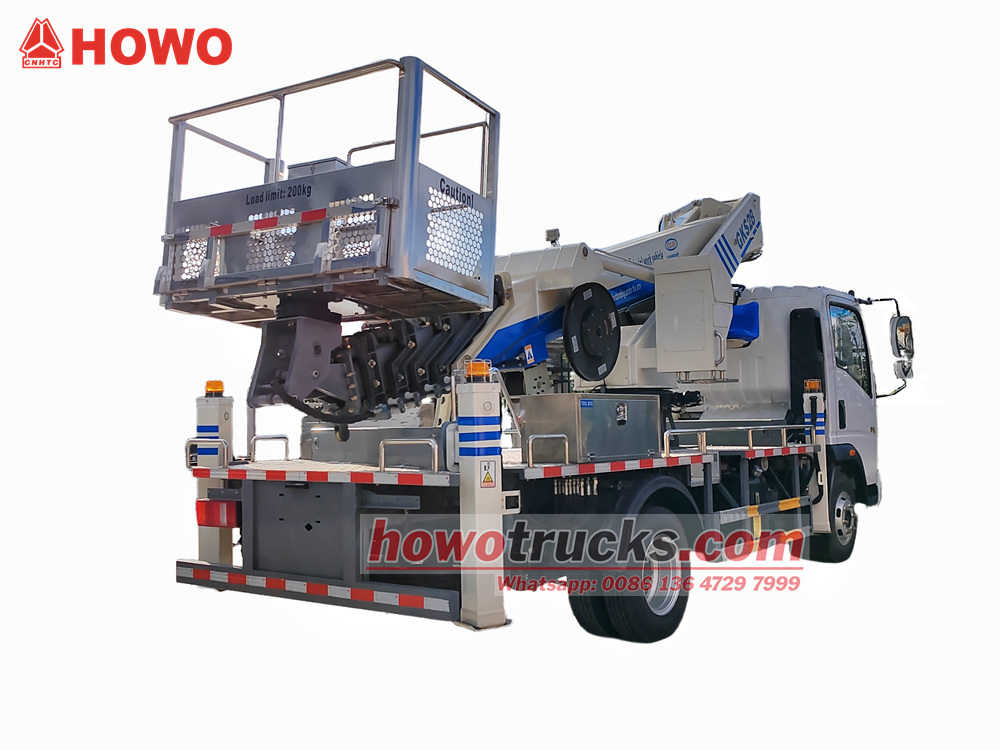

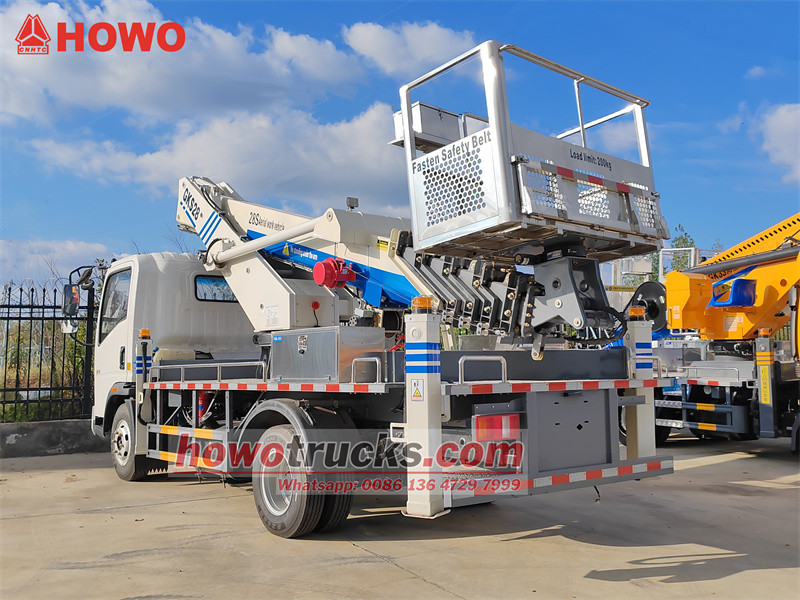

その 右ハンドル 28M HOWO 高所作業車 効率性、安全性、そしてインテリジェンスを兼ね備え、高所作業向けに特別に設計されています。優れた適応性を実現する4,500mmのホイールベースを持つSinotrukの右ハンドル小型トラックシャーシを採用しています。Weichai China VIエンジンと6速トランスミッションが組み合わさり、パワフルで環境に優しいパフォーマンスを実現しています。6段伸縮ブームは360度回転します。° 旋回機能に加え、地上制御ボックス、ターンテーブル、リモコンにより、柔軟で便利な操作性を実現します。機械式セルフバランス作業台が作業安定性を確保します。4つの油圧式アウトリガー(前部X字型、後部H字型)が独立して調整され、複雑な地形に適応し、梁の変形を防ぎます。
夜間作業灯、インテリジェントなリンケージシステム、そしてリアルタイムの作業状況表示により、安全性と効率性が向上します。主要部品は国内有名ブランドから輸入され、双方向油圧ロックやカウンターバランスバルブなどの安全機能も備えているため、市政行政、建設、緊急救助などの用途において、効率的で信頼性の高い選択肢となります。
▶Ⅱ. 製品 利点:1. 高い適応性: 右ハンドル設計、適切なホイールベース、高性能シャーシ。
2. インテリジェント操作: リンクされた制御システムとリアルタイム監視により、効率と安全性が向上します。
3. 最適化された構造: 六角形のブームと独立したアウトリガー調整により、複雑な地形に適応します。
4. 品質保証: コア部品を輸入し、安定した信頼性の高い油圧システムを備え、メンテナンスコストが低い。
▶Ⅱ. 製品仕様:
| HOWO 28m高所作業車 | |||||
| 車両の説明 | |||||
| 車両モデル | プラットフォームトラック | 全体寸法 | 7825x2350x2950mm | ||
| 車両総重量 | 9890kg | 作業高さ | 28分 | ||
| 車両重量 | 6280kg | 最高速度 | 時速95キロ | ||
| シャーシの説明 | |||||
| シャーシブランド | いすゞ | ||||

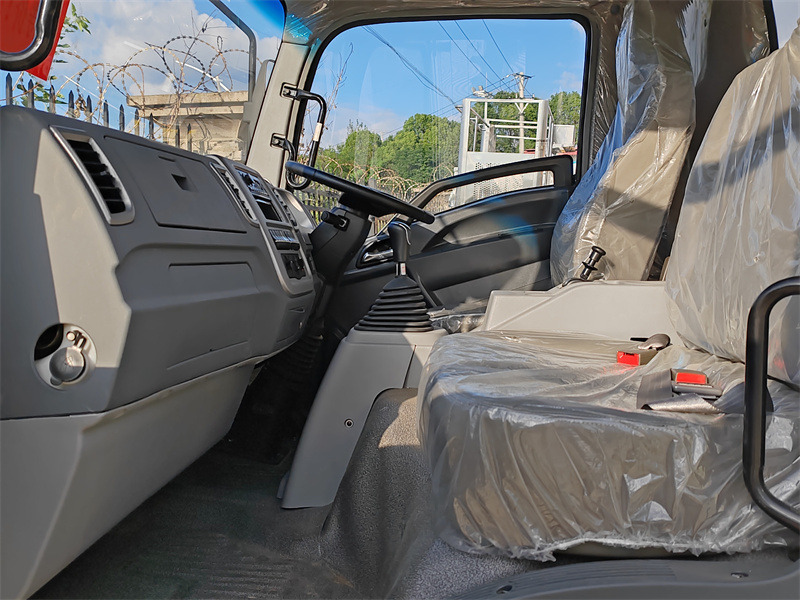

| タクシー | ハウオ 右ハンドル ライトキャブ、2人乗り、エアコン付き | ||||
| ホイールベース | 4500mm | ||||
| 車軸の数 | 2 | ||||
| 車軸 | フロントアクスル | 3.2T | |||
| リアアクスル | 8T | ||||
| 前輪/後輪のトラック | 1798 /1764mm | ||||
| フロント/リアオーバーハング | 1240 / 2085mm | ||||
| 牽引システム | 4x2 | ||||
| 運行管理システム | パワーステアリング | ||||
| ブレーキシステム | エアブレーキ | ||||
| 伝染 ; 感染 | WLY6TS55トランスミッション、6速、マニュアル | ||||
| タイヤ仕様 | 8.25R20 | ||||
| タイヤ数量 | 6+1 | ||||
| エンジンの説明 | |||||
| エンジン製造 | ウェイチャイエンジン | ||||
| エンジンモデル | WP2.3Q140E62 | ||||
| 馬力 | 140馬力/103kW 3200rpmで | ||||
| タイプ | 水冷4ストローク、直列4気筒、過給インタークーラー、ディーゼル | ||||
| 最大トルク | 320N·m@ 1400~2400rpm | ||||
| 変位 | 2289ml | ||||
| 排出基準 | ユーロ6 | ||||
| アップパーツの説明 | |||||
| 労働条件 | |||||
| ブームタイプ | 6セクション同期伸縮ブーム | ||||
| 回転角度 | 双方向360度連続回転、ハンギングバスケット360度回転 | ||||
| 最大作業高さ | 28分 | ||||
| 最大作業半径 | 14.5メートル | ||||
| 操作位置 | ターンテーブル、コントロールボックス、ワイヤレスリモコン | ||||
| 制御モード | ZYKバス制御システム、電気油圧比例制御システム、無段階速度制御を実現 | ||||
| 囲いと歩道 | アルミ板、アルミ縞板 | ||||
| バケツ | |||||
| 定格荷重 | 200kg滑り止め床 | ||||
| サイズ | 1000*750*1100ミリメートル | ||||
| 材料 | ステンレス鋼 | ||||
| バランスモードの調整 | 油圧レベリングシステム | ||||
| 安全ベルト | 1セット | ||||
| アウトリガー | |||||
| タイプ | フロントV型 / リアH型 | ||||
| 番号 | 4 | ||||
| 調整 | 別途調整、 または協調的に制御される | ||||
| 支持脚制御モード | 手動油圧操作 | ||||
| 油圧ロック | 4本脚用双方向油圧ロック | ||||
| 脚にストロボライト | 黄色信号 | ||||
| フロントアウトリガー水平スパン | 4370mm | ||||
| 後部アウトリガー水平スパン | 4150mm | ||||
| セキュリティ構成 | |||||
| 異なる操作位置に対応する自動インターロック装置 | 誤操作のリスクを防ぐ | ||||
| 手動式緊急ポンプ | エンジンとメインポンプが故障した場合、緊急システムを介して作業員を地上に戻し、車両を走行状態に戻します。 | ||||

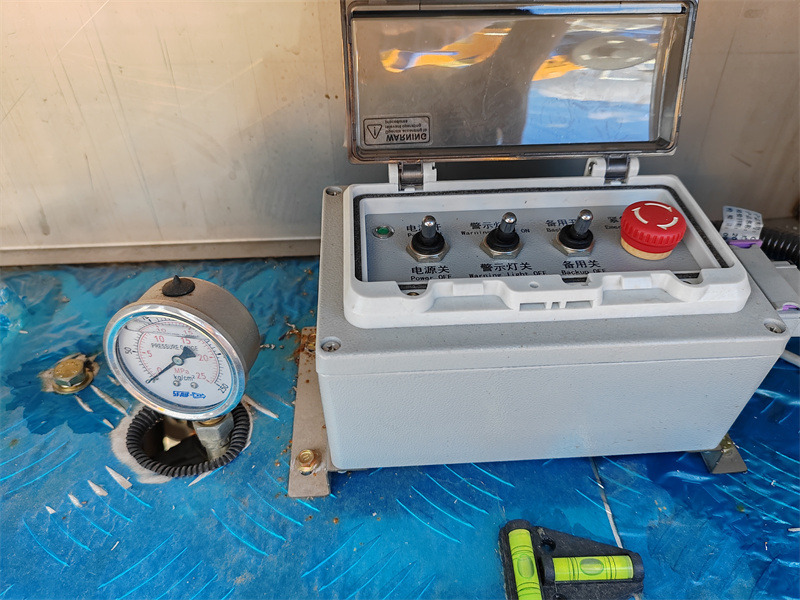

| 作業台用緊急停止装置 | 緊急停止操作および制限ブーム操作に使用 | ||||
| 作業範囲を自動的に制限 | 動作範囲が規定値に達すると、危険方向が自動的に制限されます。 | ||||
| 漏洩防止装置 | 漏電保護装置を装備し、電源と電動工具の安全を確保します | ||||
▶Ⅲ. 製品詳細:

シャーシ構成
• シャーシ: Sinotruk の実績のある信頼性の高い右ハンドル軽トラック シャーシを使用し、品質を保証します。
• ホイールベース: 4500mmの全長を確保し、優れた走行安定性と車体上部のゆとりあるスペースを実現。
• パワートレイン: Weichai WP2.3Q140E62高性能エンジンを搭載し、排気量2.3L、140馬力、Euro VI排出ガス基準に適合しています。
• 伝染 ; 感染: WLY6TS55 6速トランスミッションに適合します。

上半身の構造:

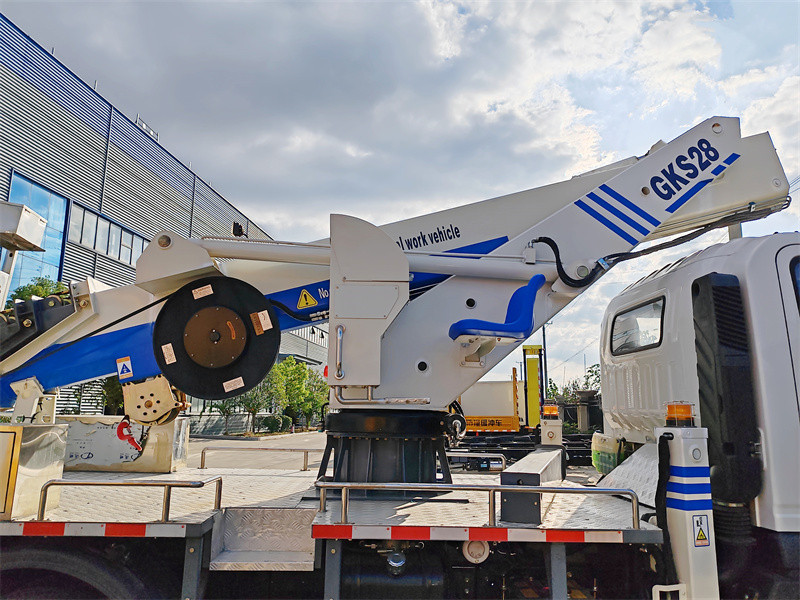

• ワーキングブーム: 5セクションの高強度伸縮ブームは、高い強度を実現する六角形デザインを特徴としています。 構造的な強度、同期した伸縮、スムーズな動き、広い動作範囲。最大作業高さ28m、最大作業半径14.5m
• ローテーションシステム: ターンテーブルは360度連続回転し、柔軟な操作が可能になり、死角がなくなります。

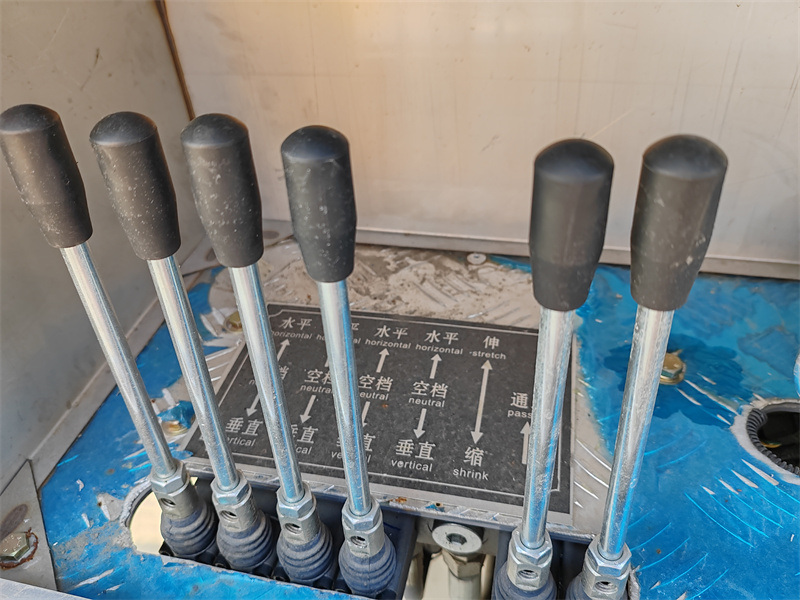

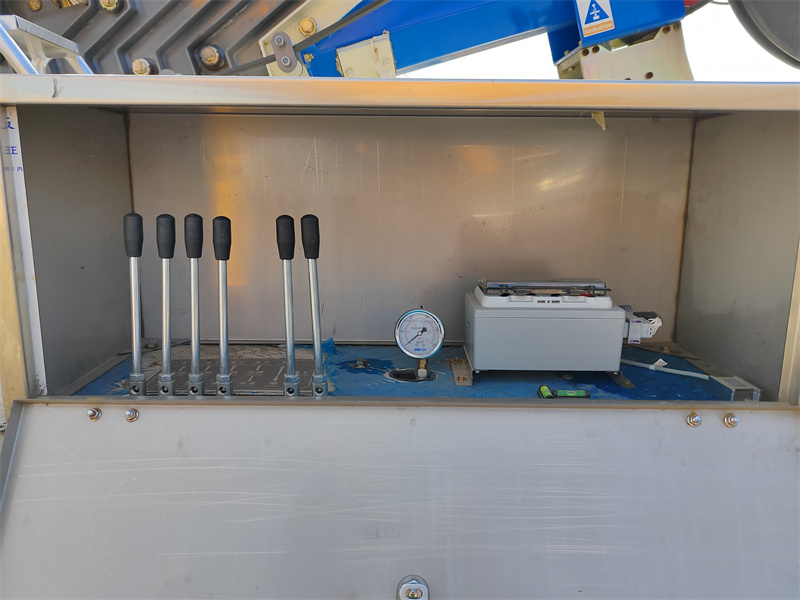

• 手術: オペレーターは、ターンテーブルを直接操作したり、地上制御ボックスを使用したり、ワイヤレスリモコンを使用したりすることで、現場の状況に応じて最適な操作位置を選択できます。

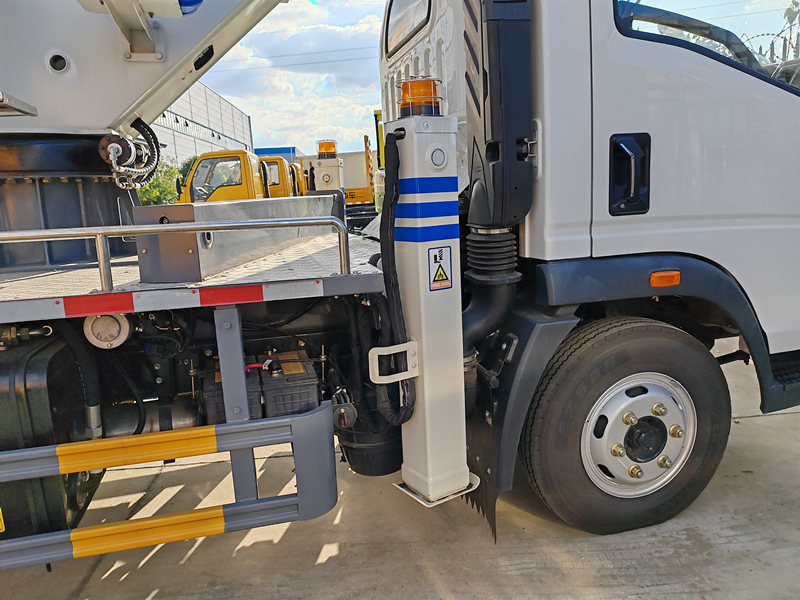

• アウトリガーシステム: フロントXリアH字型に配置された4本の油圧式アウトリガーを装備し、広い支持面積と優れた車両安定性を実現します。アウトリガーは個別に調整可能で、凹凸のある路面にも完璧に適応し、連動制御も可能です。アウトリガーには作業灯が取り付けられています。

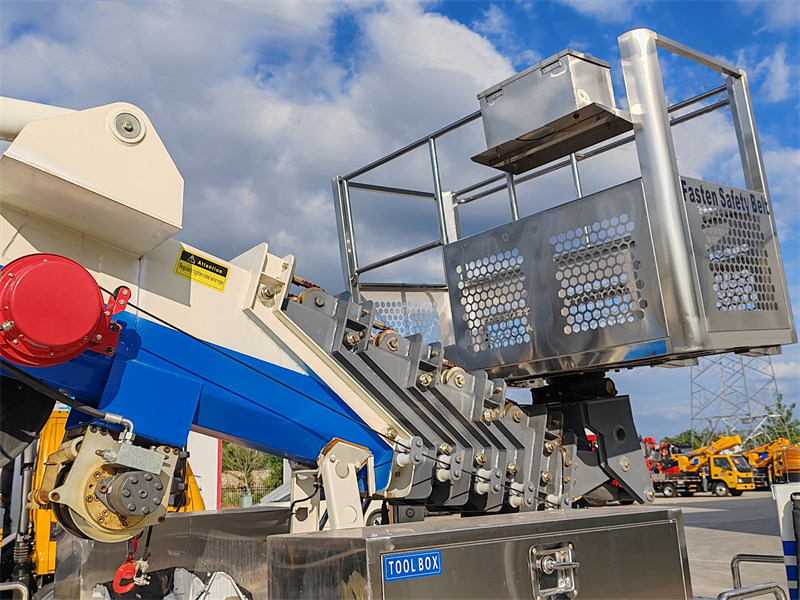

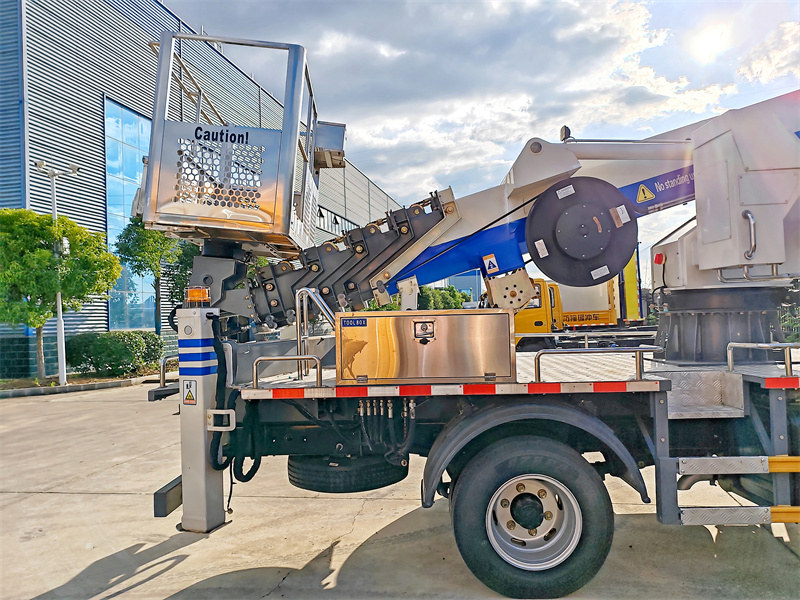

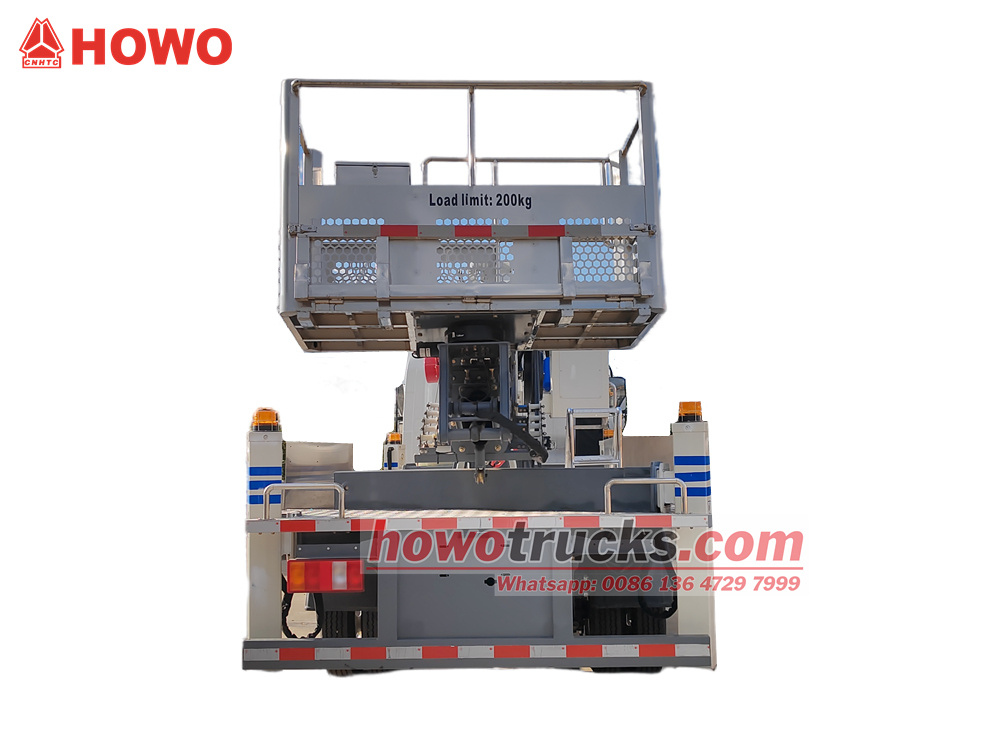

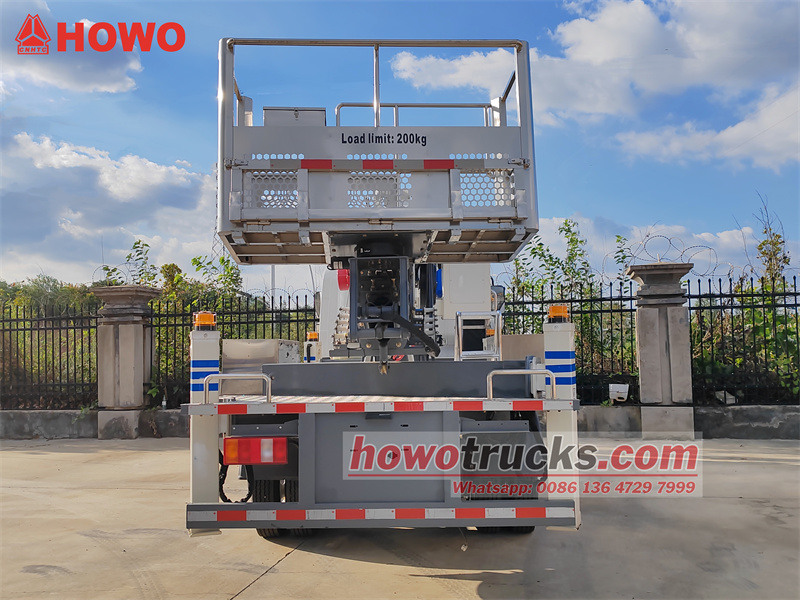

• 作業プラットフォーム:
o 機械的な自動水平調整設計により、操作中にプラットフォームが水平に保たれ、オペレーターの安全性と快適性が確保されます。
o プラットフォームの最大積載量は 200 kg です。
ジブの最大伸長角度は80°°最適な作業位置に簡単に調整できます。
o 軽量で安全、滑りにくいアルミ合金パネルと滑り止め加工の歩道を採用しています。

包括的な安全システム
1. インテリジェントインターロックとアラーム:
アウトリガーとブームのインターロック: アウトリガーが完全にサポートされ、固定されていない限りブームが動かないようにし、誤操作を根本的に防止します。
コンピュータ制御の自動振幅制限:動作振幅を自動監視し、制限を超えると自動的に動作を制限し、危険動作アラームを発します。
アウトリガーソフトレッグ保護および傾斜アラーム: アウトリガーがサポートされていないか傾斜している場合、システムが自動的にアラームを発します。

2. 複数の油圧システムの安全機能:
すべての垂直アウトリガーシリンダー、上部および下部ブームシリンダー、およびフォアアームシリンダーには双方向油圧ロックが装備されており、シリンダーをどの位置でも確実にロックして、誤って落下するのを防ぎます。
ブームには双方向カウンターバランス バルブが装備されており、スムーズで衝撃のないブーム操作を実現します。
コア油圧部品(油圧ロック、カウンターバランスバルブ、ウェーブバルブなど)は国内外の有名ブランドのものを採用し、主要部品は輸入することでシステムの信頼性を確保しています。

3. リアルタイムの動作状態監視:
4 in 1操作システムは、リンケージ制御を統合し、高い効率を実現します。車外操作コンソールとリモートコントロールの両方に表示されるディスプレイにより、車両の運転状態がリアルタイムで可視化され、オペレーターは機器の状態を明確に把握できます。
4. 緊急時の安全:
エンジン始動停止緊急ポンプを搭載しており、エンジン停止や故障時にブームとアウトリガーを格納し、緊急時の安全な避難を確保します。
5. 夜間作業灯:
オプションの照明を操作コンソールに取り付けると、夜間の操作時にクリアな視界が確保され、安全性が向上します。

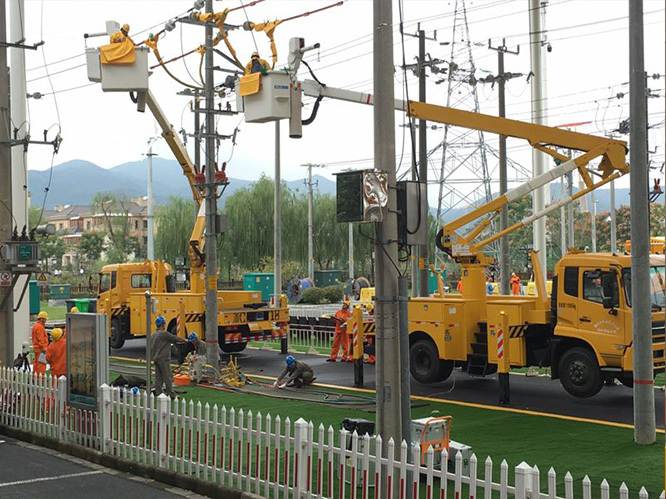

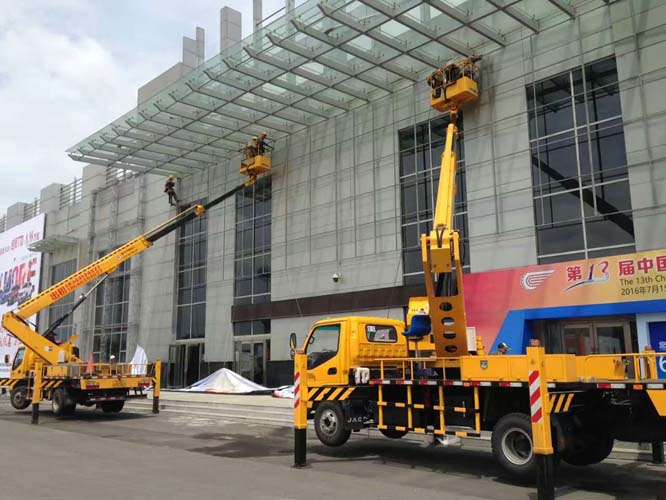

▶Ⅳ。アプリケーションシナリオ:
• 都市工学:街灯のメンテナンス、交通信号の設置。
• 建物メンテナンス:外壁清掃、ガラスカーテンウォール点検。
• 緊急救助:高所救助、災害救助。
• 夜間工事:橋梁点検、看板設置。
▶Ⅴ. 作業シナリオ:
