HOWO 20cbm散水車は、ホイールベース4600+1350mm、Weichai WD615.47エンジン、HW19710ギアボックスを搭載しています。上部には、20cbmの湾曲した炭素鋼製水タンクがあり、前方洗浄、後方側面噴霧、後方散水、後方放水砲の4つの装置を備えています。流量60m³/h、揚程90mの80QZF-60/90遠心式ウォーターポンプを搭載しています。ポンプには、吸込口と吐出口の配管、テール排出バルブ、プラットフォームはしご、ガードレール、タンク上部ガードレール、マンホールが装備されています。
作業能力 :
20000 litersキャビンタイプ :
Howo NX one and half row cabin駆動システム :
6x4,LHDホイールベース(mm) :
4600+1350 mmエンジン固有 :
371 HP / Sinotruk WD615.47ギアボックス :
Sinotruk HW19710 10-speed, manualフロントアクスル(kg) :
9500後車軸(kg) :

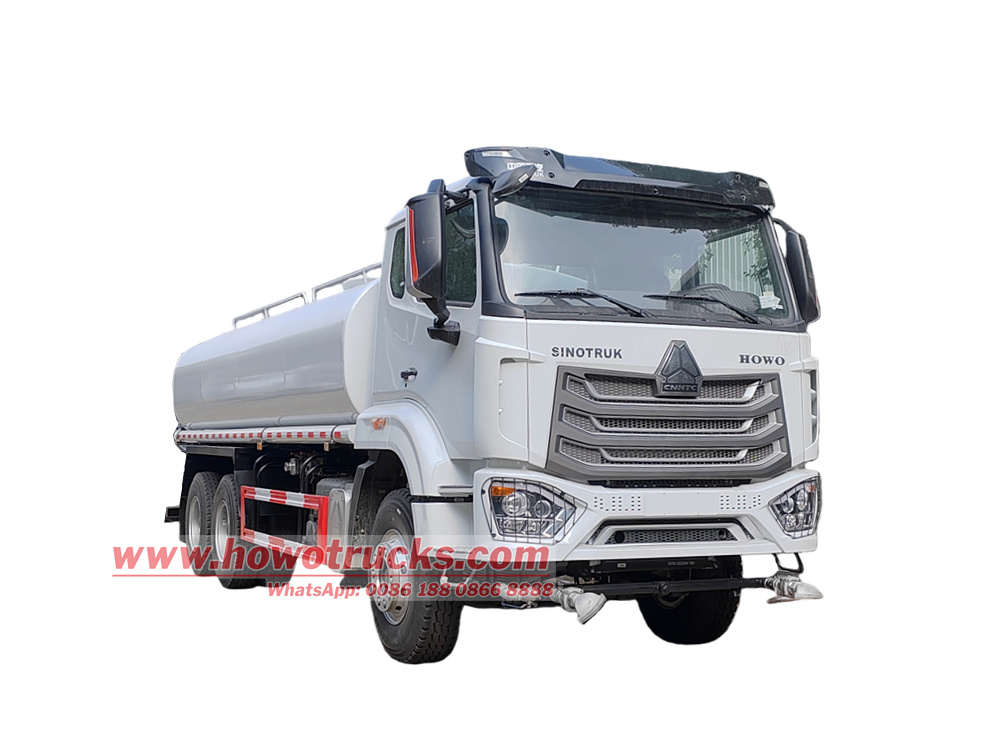

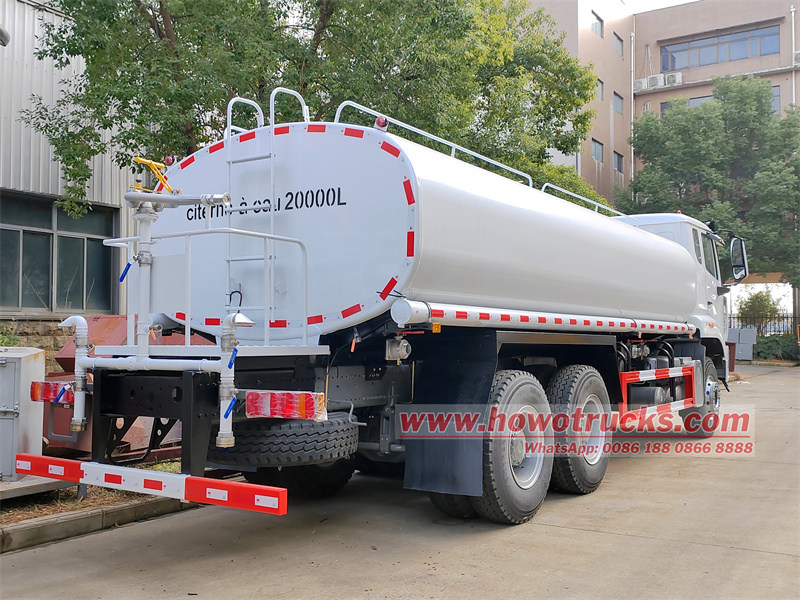

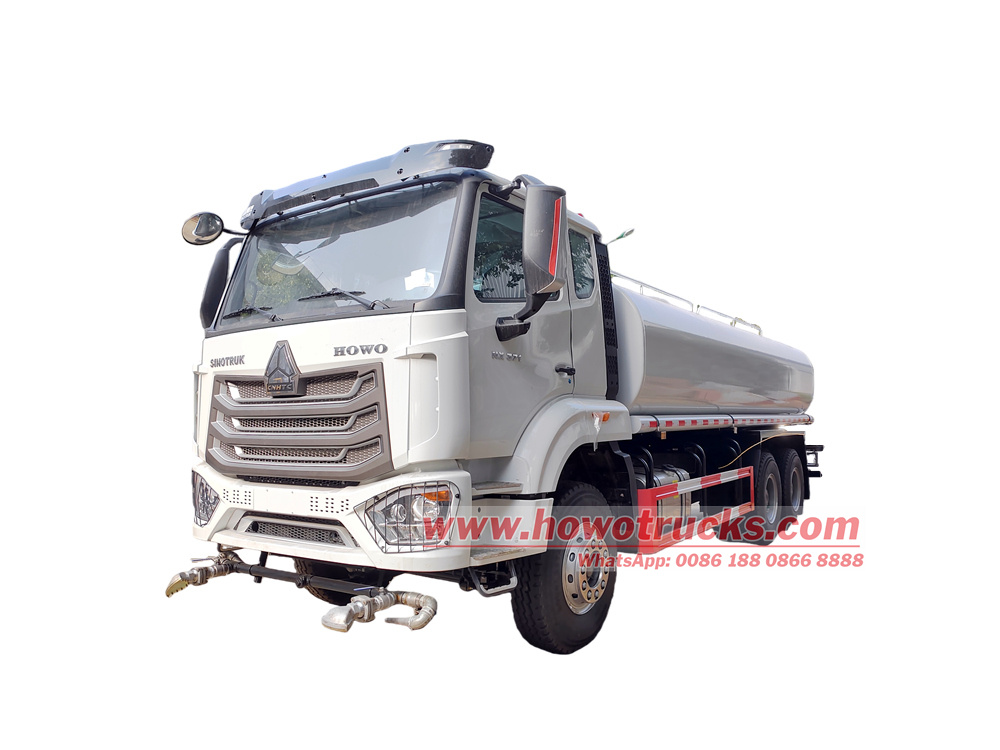

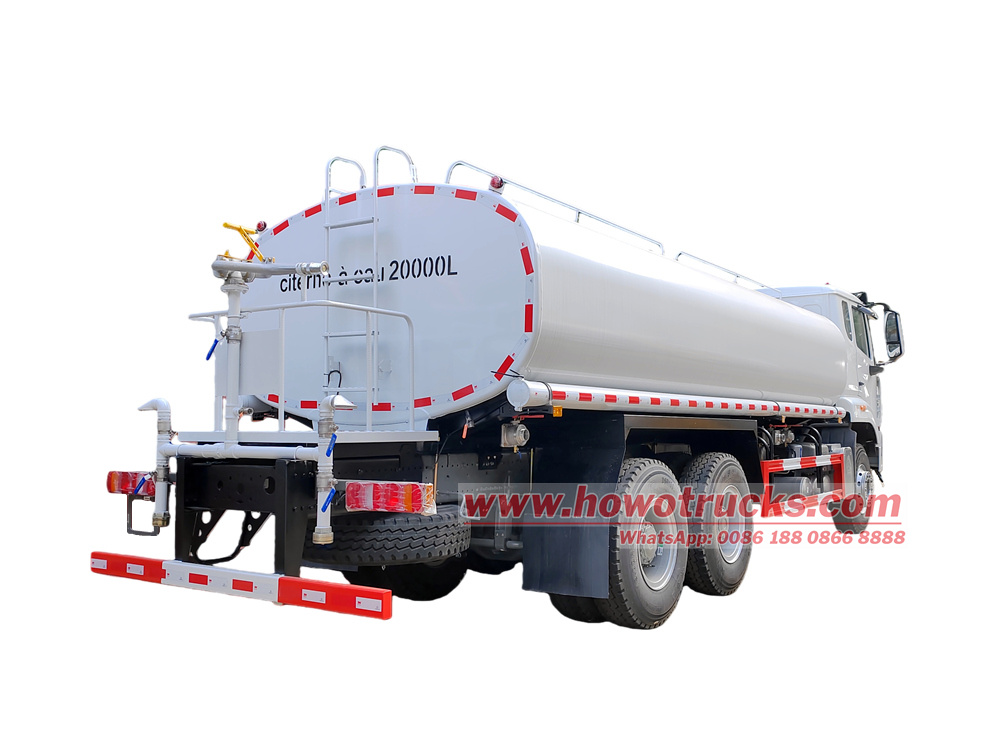

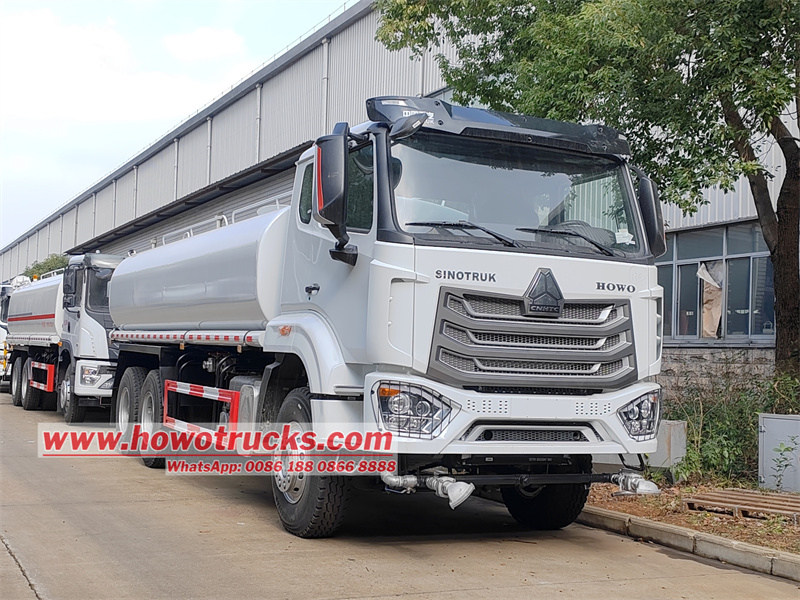

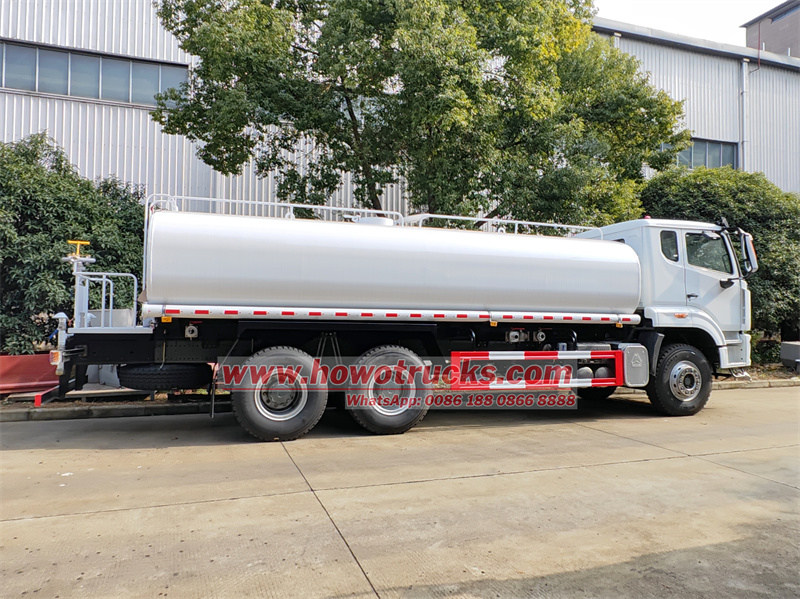

16000*2の コンゴ向けHOWO給水タンクトラックHOWO NX371シャーシをベースにWeichai WD615.47エンジンを搭載したこの車両は、道路清掃や緑地灌漑などの用途向けに特別に設計されています。20立方メートルの大容量水タンク、高流量80QZF-60/90スプリンクラーポンプ、前方洗浄、後方側面噴霧、後方散水、高圧放水砲など様々なノズルを備え、道路清掃、緑地灌漑、緊急消火などの用途に対応します。

◆ 製品の技術的パラメータ:
| HOWO 6X4 20CBM 給水タンクトラック | ||
| 一般的な | シャーシブランド | ハウオ H77L |
| 全体寸法(長さ×幅×高さ) | 9850x2500x3150mm | |
| ホイールベース | 4600+1350mm | |
| 車両重量 | 11250kg | |
| 総重量 | 25000kg | |
| 車軸荷重 | VGD95フロントアクスル/MCX16ZG(2軸) | |
| 最高速度 | 82 km/h | |
| シャーシ | ドライブモード | 6x4 |
| キャビンタイプ | HOWO H77Lキャビン、1.5列、エアコン | |
| 操舵 | LHD | |
| タイヤ | 10+1 | |
| タイヤ仕様 | 12.00R20 | |
| ギアボックス | HW19710 10速マニュアル | |
| 燃料タンク | 300L | |
| エンジン | エンジンモデル | WD615.47 |
| 燃料とエンジンタイプ | 直列6気筒、水冷式、4ストローク、排気バルブブレーキ付き、直噴式、ターボチャージャー付き、インタークーラー付き。 | |
| 馬力 | 371馬力/ 273kW | |
| 変位 | 9.726L | |
| 最大トルク | 1500N.m | |
| 定格速度 | 2200rpm | |
| 最大トルク速度 | 1100~1600rpm | |
| 排出基準 | ユーロ2 | |
| トップパラメータ | 水タンクの容量 | 20,000リットル |
| タンカー資材 | 炭素鋼、タンカー用、厚さ:6mm。 | |
| ローディングシステム | 上部投入式 | |
| 本体材質 | 高性能耐摩耗性炭素鋼に防錆処理塗装を施したもの。オプションでSS304ステンレス鋼も選択可能。 | |
| 区画 | 1. 内部に防波バッフル付き | |
| マンホール | 1, 欧州規格 | |
| スプレー | 正面tとreエアスプレー ノズル後方の水 大砲 | |
| スプレーガンの形状は、大雨、中雨、霧雨、霧雨など、調整可能です。 | ||
| 散水幅 | 14m以上 | |
| ウォーターキャノンの噴射幅 | ≥28メートル | |
| 装置 | はしご、工具箱、側面パイプ収納、 ポンプの吸入・排出バルブ | |
| 自噴弁、フィルター、分配弁、スプリンクラーヘッド、自吸・吐出機能付き | ||
| ウォーターポンプ | モデル | 80QZF-60/90遠心ポンプ |
| 流量 | 60 m3/h | |
| リフト | 90メートル | |
| 頭 | 6.5メートル | |
| 入力速度 | 1180 r/分 | |
| 自己プライミング性能 | 1.5 分/4m | |
| 装備されたパワー | 220.2kW | |
◆ シャーシ:

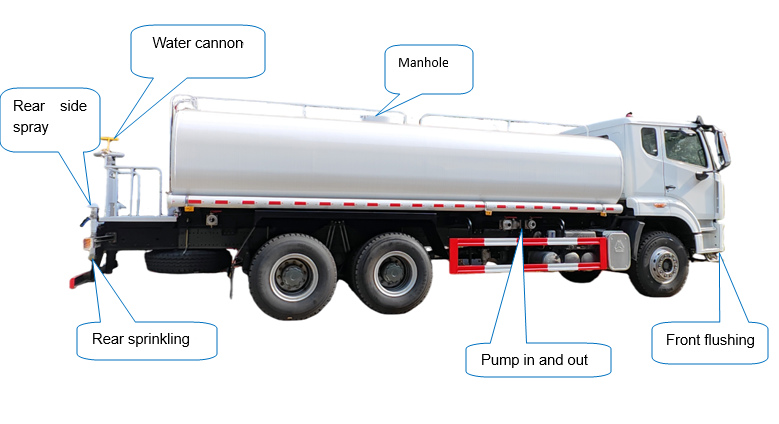

◆ 水槽の構造:
材料: Q235B炭素鋼板製、20立方メートルの湾曲タンク本体、厚さ4~6mm、防錆処理済み。
容量: 高い容積利用率を実現し、タンク内部には耐波板が設置されているため、運転中の液体の揺れが車両に与える影響を軽減します。

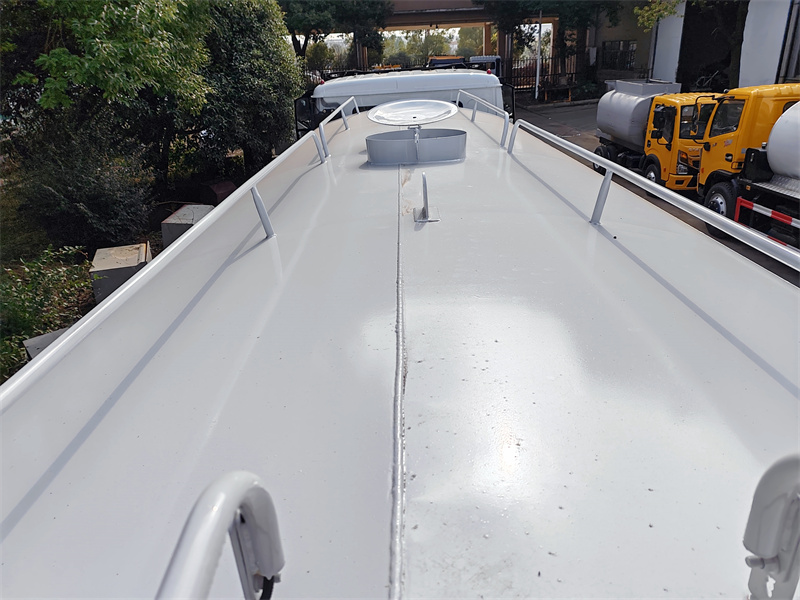

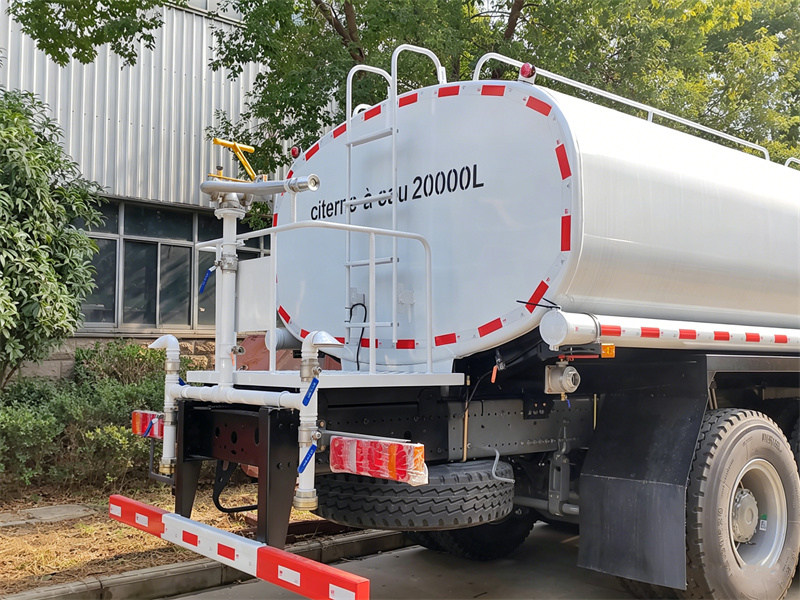

マンホールと梯子: タンク上部には、メンテナンスや清掃用の直径500mmのマンホールが1つ設置されています。また、タンク後部には梯子、タンク上部にはガードレールが備えられており、作業員がタンクへの乗り降りを容易にします。


◆ 散水システム:

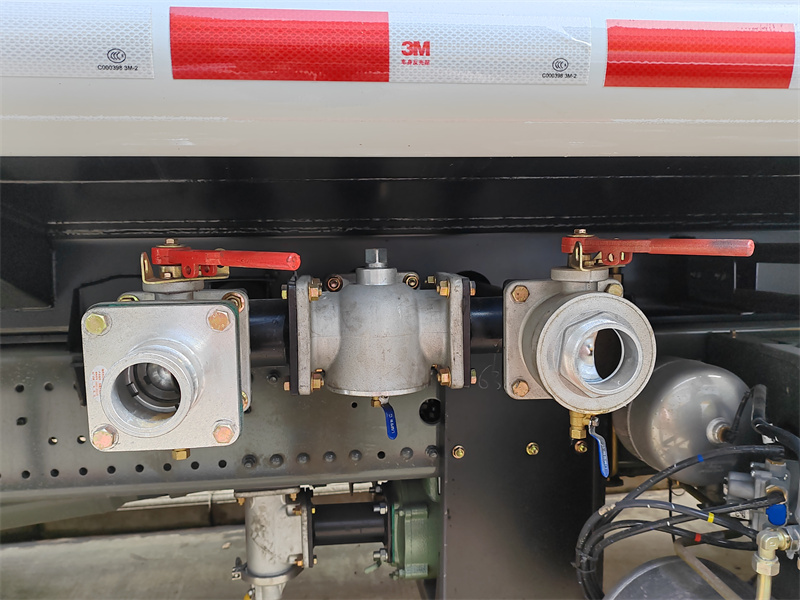

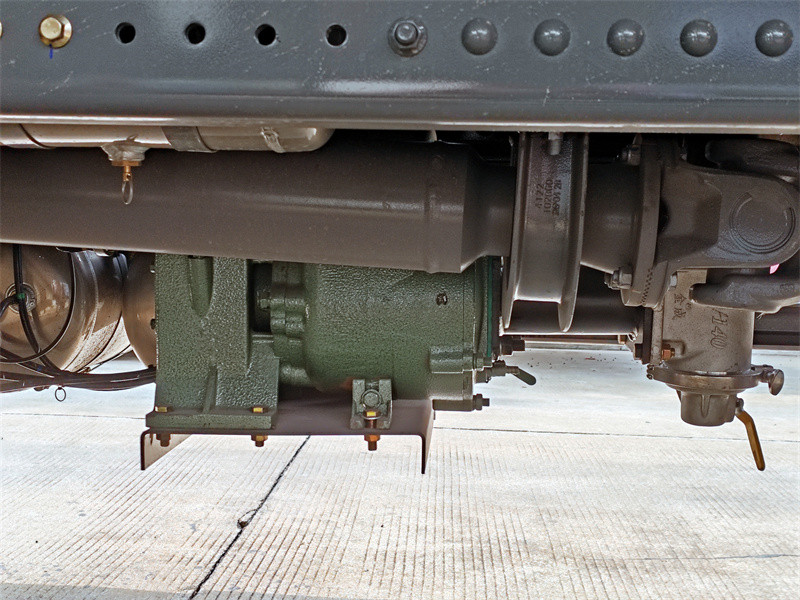

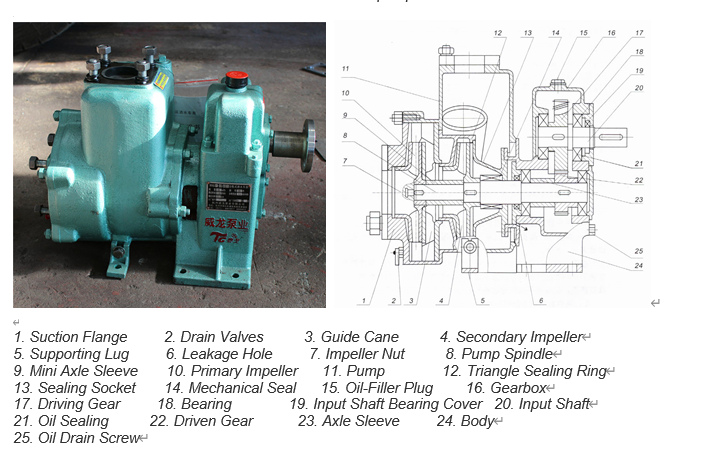

•ウォーターポンプ: 80QZF-60/90型遠心式ウォーターポンプは、流量60m³/h、揚程90m、入力回転数1180r/min、自吸性能1.5分/4m、ポンプの吸込口と吐出口の設計により自吸と自吐出をサポートし、吸込揚程は7m以上です。

・スプリンクラーシステム:

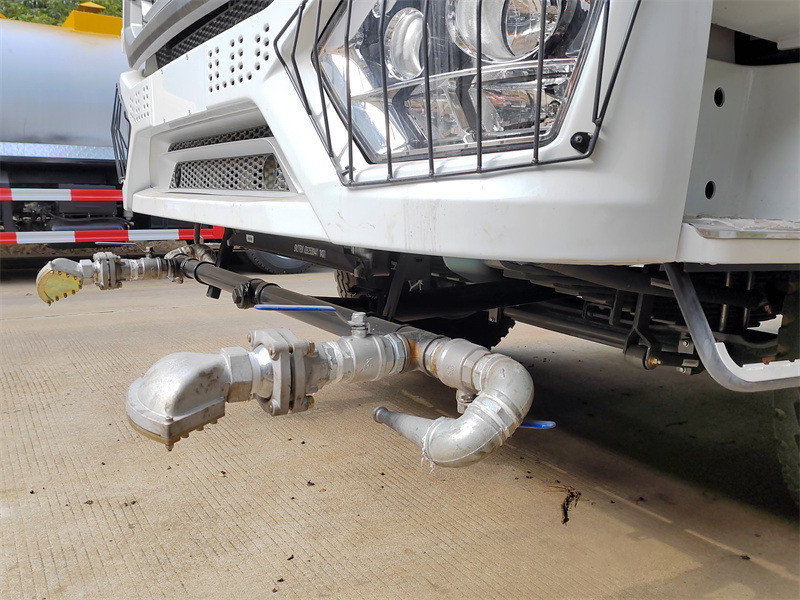

前進推進力: 左右対称に配置された2つのノズルにより、洗浄幅は14m以上となり、迅速な道路清掃に適しています。
リアスプレー: 散水幅が8m以上のダックビルノズルは、緑地帯への散水や道路の粉塵抑制に使用されます。
後方散水: 円形のノズルを使用することで、水が均一に散布され、局所的な水たまりの発生を防ぐことができます。

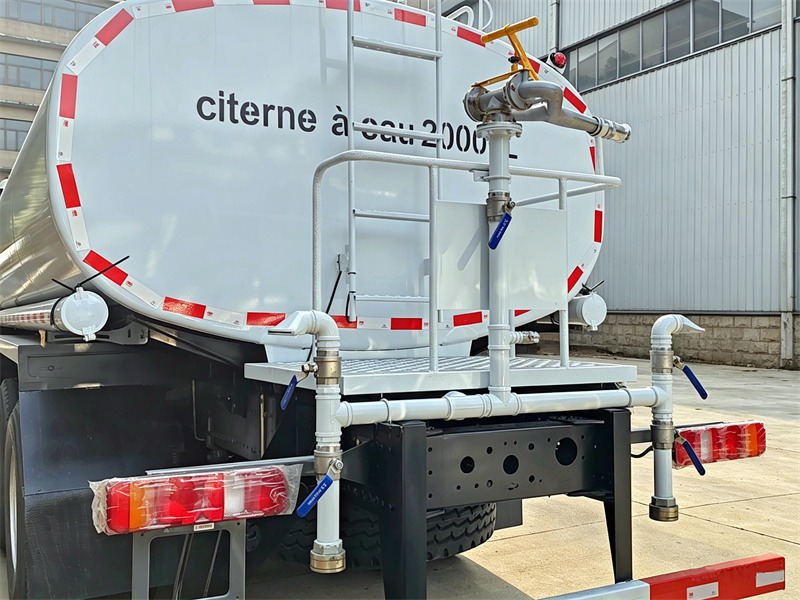

後部放水砲: 360度回転可能で、射程距離は28m以上です。直接噴射モードと噴霧モードの切り替えに対応しており、長距離洗浄や緊急消火のニーズを満たします。

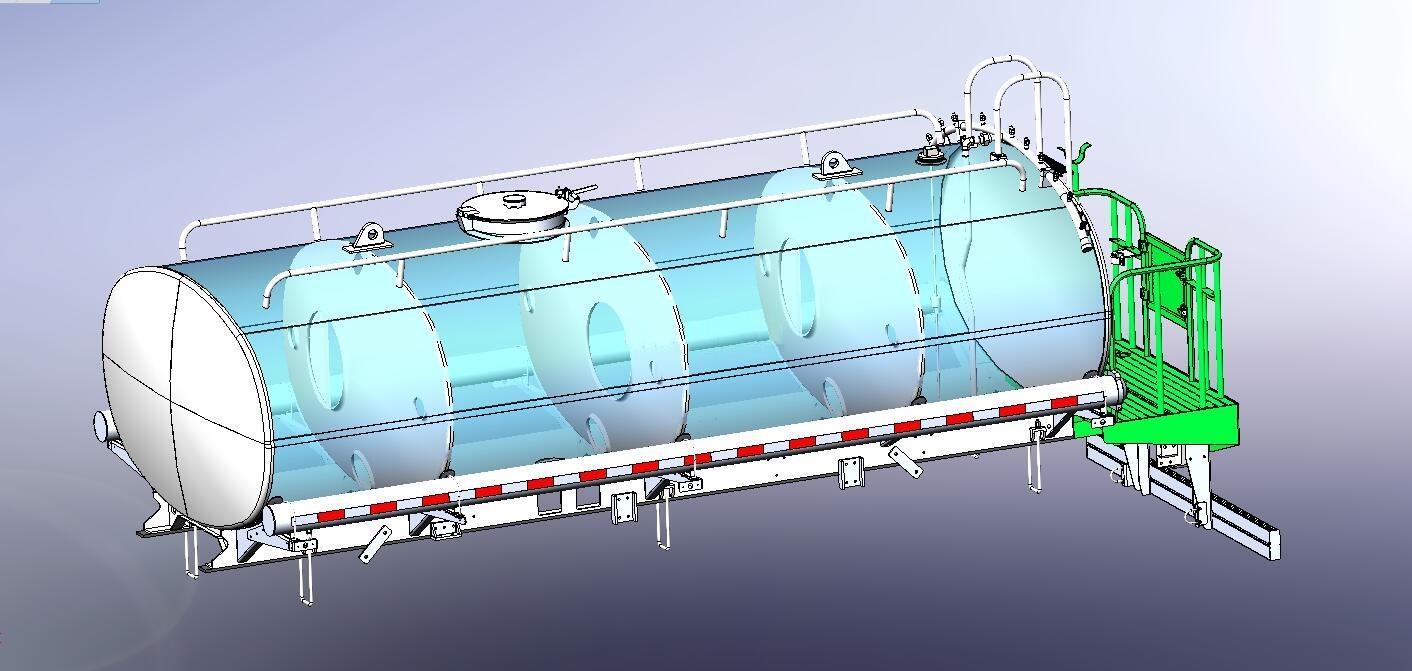

給水車トラック タンカーシステム
• テールドレンバルブ: 冬場の凍結を防ぐため、タンク内の残りの水を素早く排出するために使用される。

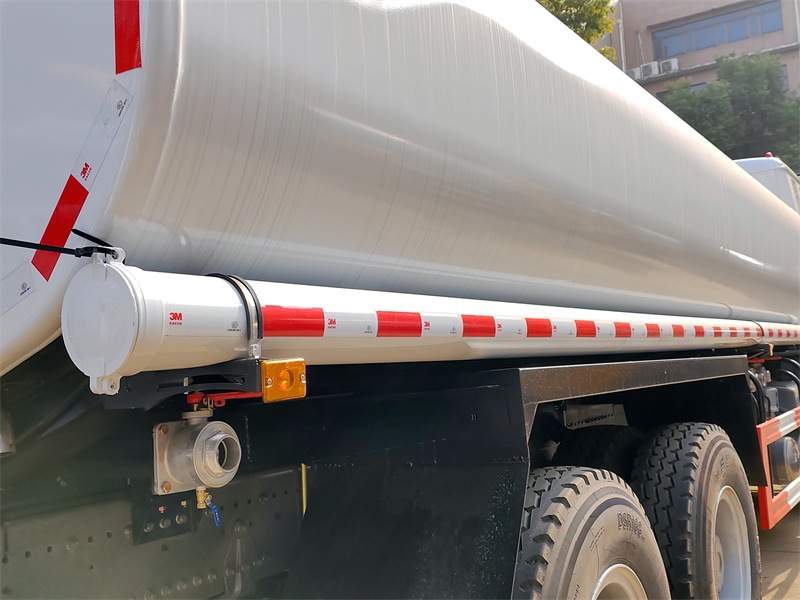

• 配管システム: 高圧耐性、耐腐食性を備え、クイックコネクタを装備し、外部消防ホースにも対応しています。
• 制御方法: 運転席からボタン一つで操作できる空気圧式ボールバルブ制御により、時間と労力を節約できます。

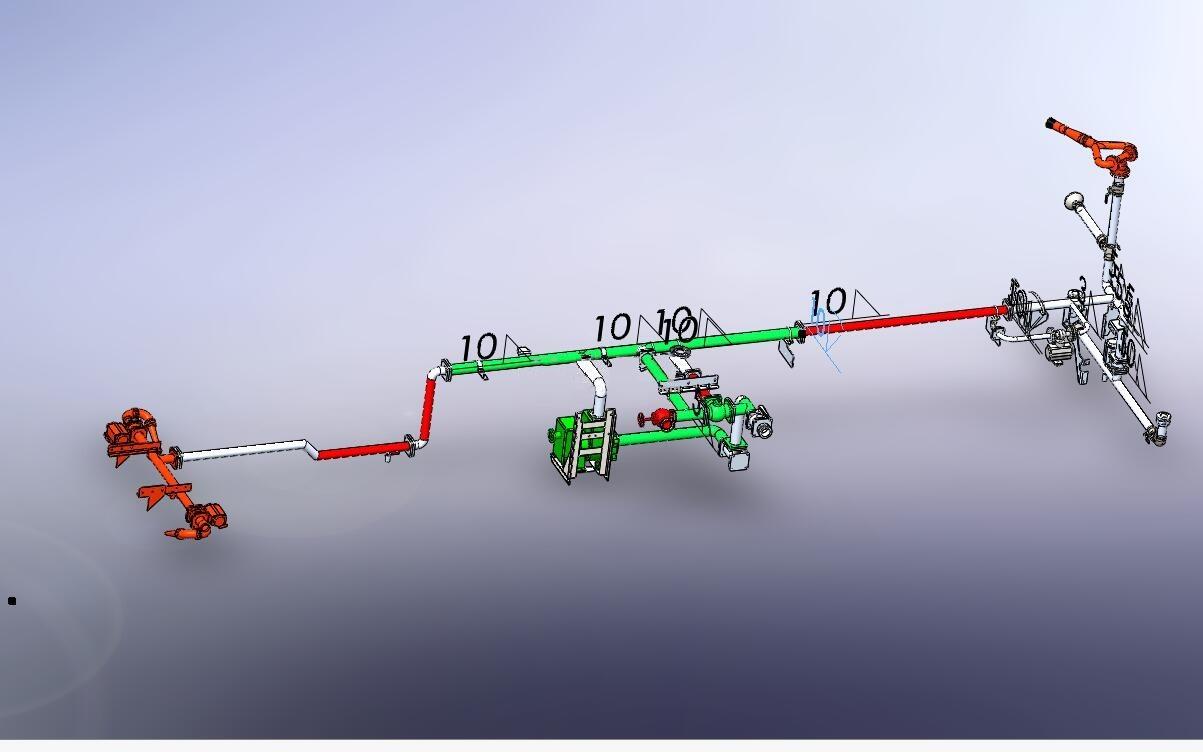

給水車パイプラインシステム
◆ 動作原理:
• 噴霧操作原理(ポンプ吐出)
タンク内の水は重力によってポンプに流入し、ポンプで加圧された後、パイプラインを通って様々な作業装置に送られる。
◆ 応用分野コンゴ:
・都市部の道路、国道、高速道路における粉塵抑制のための洗浄および散水
・緑地帯への散水と苗床への薬剤散布
・建設現場、鉱山地域、石炭置き場、埠頭における粉塵抑制
・緊急消火活動、一時的な給水
