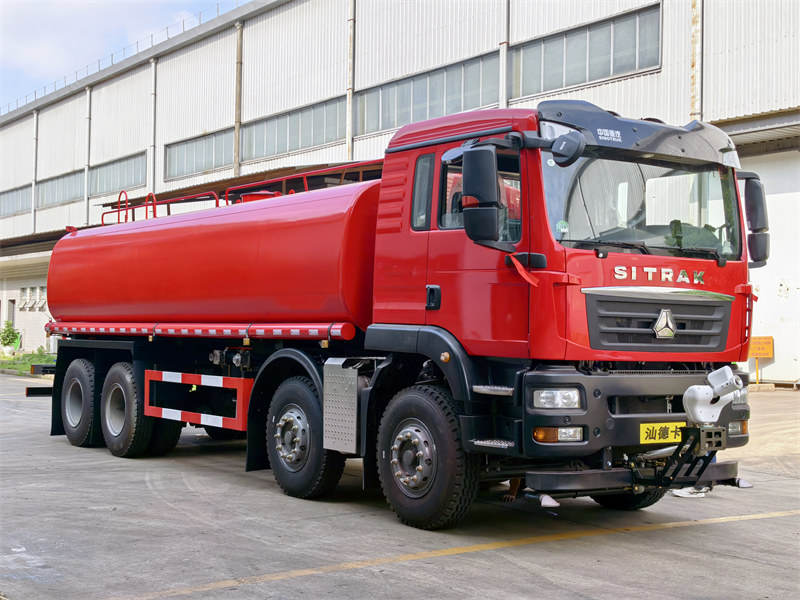

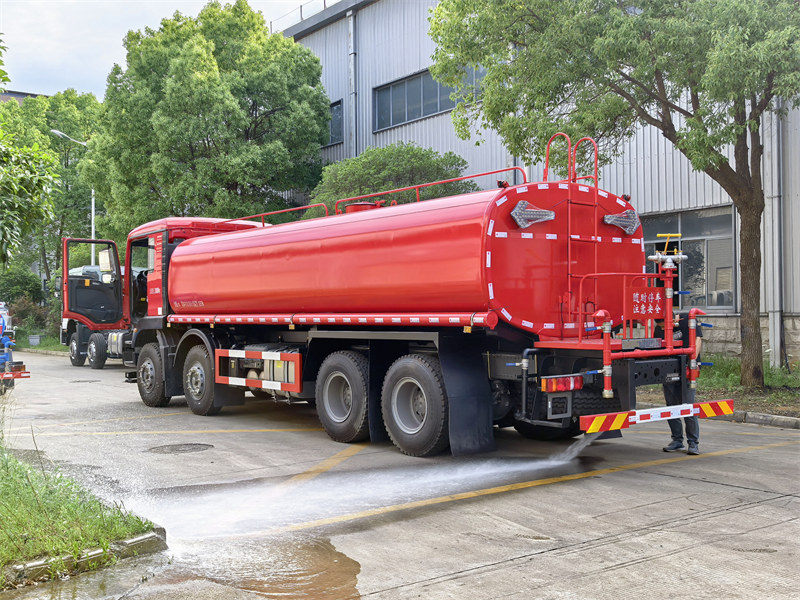

HOWO TX 8x4牽引式散水車(スプリンクラー付き)は、過酷で複雑な都市環境向けに設計された、高性能かつ多機能な粉塵抑制・散水ソリューションです。都市交通プロセスで発生する粉塵汚染の除去を主な目的として設計されていますが、この多用途車両は、現場での道路清掃、機器の冷却、その他の補助的な運用ニーズにも効率的に対応し、都市現場のメンテナンスにおけるオールインワンの主力車両として活躍します。
作業能力 :
20000 litersキャビンタイプ :
HOWO single cabin with sleeper and A/C駆動システム :
8×4ホイールベース(mm) :
13300*2580*3350 mmエンジン固有 :
350HP/WP8.350E62ギアボックス :
HW19710, 10 Forward & 2Reverseフロントアクスル(kg) :
7.5T*2後車軸(kg) :
13 T*2の HOWO TX 8x4 牽引式給水車(スプリンクラー付き) は、過酷で複雑な都市環境向けに特別に設計された、高性能かつ多機能な粉塵抑制・散水ソリューションです。都市交通プロセス中に発生する粉塵汚染を除去することを主な目的として設計されていますが、この多用途車両は、現場での道路清掃、機器の冷却、その他の補助的な運用ニーズにも効率的に対応し、都市現場のメンテナンスにおけるオールインワンの主力車両として活躍します。
頑丈な8×4駆動シャーシをベースにしたこのタンク車は、標準的な散水車に比べて走破性と積載安定性に大きく優れ、悪路や不整地でも安定した走行性能を発揮します。20,000リットルの大容量水タンクと充実した散水システムを搭載し、様々な状況下での散水や粉塵抑制作業に対応します。都市環境保護や現場管理のプロフェッショナルにとって、欠かせない高性能特殊車両です。

CS TRUCKSはトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。
製造元:CSトラックスグループ
特徴:
1. トラックシャーシ:Howo製大型トラックシャーシ、8x4または8x8モデル
350馬力のWDモデル、ユーロ2、3、4、5
2. タンクの材質:長期間の使用に耐える厚さ6mmのステンレス鋼
炭素鋼、アルミニウム合金を選択可能
3. ウォーターポンプ:中国製TOPウォーターポンプ、流量60L/秒、作動距離40m以上
オプションの有名輸入品 ポンプ


Hテキサス州オウォ 8x420000L W水 Tアンカー トラック | |||
主要パラメータ | 全体寸法(長さ×幅×高さ) | 13300*2580*3350mm | |
ホイールベース(mm) | 1750+4600+1350 mm | ||
運転タイプ | 8×4左ハンドル | ||
色 | 白、青、緑、色は選択可能 | ||
フロント/リアオーバーハング | 1535/2215 | ||
最高速度 | 時速100キロ | ||
重量(キログラム) | 車両総重量 | 28000 kg | |
車両重量 | 11500 kg | ||
積載容量 | 20トン | ||
前車軸の積載容量 | 7.5トン*2 | ||
後車軸の積載容量 | 13 T*2 | ||
エンジン | エンジンモデル | WP8.350E62 | |
エンジンタイプ | 直列6気筒4ストローク、スーパーチャージャー付き、インタークーラー付き、水冷式 | ||
馬力 | 350馬力 | ||
最大出力(kW) | 257 Kw | ||
定格速度 | 1600rpm | ||
最大トルク | 1400Nm | ||
変位量(L) | 7.8L | ||
排出基準 | ユーロ 3 | ||
伝染 ; 感染 | HW19710、10前方、2予備 | ||
タイヤ | 12.00R20標準タイヤ、10タイヤ+スペアタイヤ1本 | ||
ブレーキ | エアブレーキ | ||
操舵 | パワーステアリング | ||
体 | 容量 | 20000L | |
構造 | 戦車資材 | 6mm、Q235鋼 | |
パイプ | 亜鉛メッキパイプ | ||
吐出ノズル | SS製、タンク側面底部、クイックカップリング | ||
吐出ノズルオプション | ステンレス製蛇口 | ||
ウォーターポンプ | モデル | WEILONG 80QZF-60/90S ポンプ | |
流量(L/分): | 60m³/時 | ||
配送責任者(男性) | 90メートル | ||
自己プライミング機能(分/4分) | 1.5 | ||
効率(%) | 95% | ||
関連回転速度(回転/分) | 1180 | ||
適合電力(kW) | 22 | ||
散水システム | 前面散水ノズル | 14メートル | |
後方散水ノズル | 13メートル | ||
後方散水ノズル範囲 | 12メートル | ||
ウォーターキャノン射撃場 | 45メートル | ||
水遊びの時間 | >5分 | ||
作業条件 | 流量≥60L/分、1.55MPa | ||
最大使用圧力 | ≥0.9Mpa | ||

1. 堅牢で信頼性の高いパワートレイン:
♦ WP8.350E62直列6気筒4ストロークターボインタークーラー付き水冷ディーゼルエンジンを搭載。
♦ 最高出力:257kW(350HP)、最大トルク:1400N・mで、十分な予備パワーを発揮します。
♦ HW19710トランスミッション(前進10速+後進2速)との組み合わせにより、スムーズな変速と優れた走行効率を実現します。
♦ この車両の速度は、長距離輸送や短距離の現場散布作業に合わせて調整可能で、生産性と燃料節約を最適化できます。

2. 高効率フル機能オペレーティングシステム:
♦ 優れた構造強度、耐衝突性、および鉱山残骸による摩耗に対する耐腐食性を実現するために、6mm厚のQ235鋼で製造された20,000Lの楕円形タンクを特徴としています。
♦ 内部のバッフルが液体のサージングを抑制し、走行安定性を向上させます。
♦ WEILONG 80QZF-が付属します60/90Sウォーターポンプ:最大流量60m³/h、揚程50m、4m³あたり1.5分で自吸可能、大規模な粉塵抑制を迅速にサポートします。

3.オールラウンド噴霧構成:
♦ 前後スプレーノズル、高圧放水砲、後部操作プラットフォームを装備し、死角のない広範囲な粉塵防除を実現します。

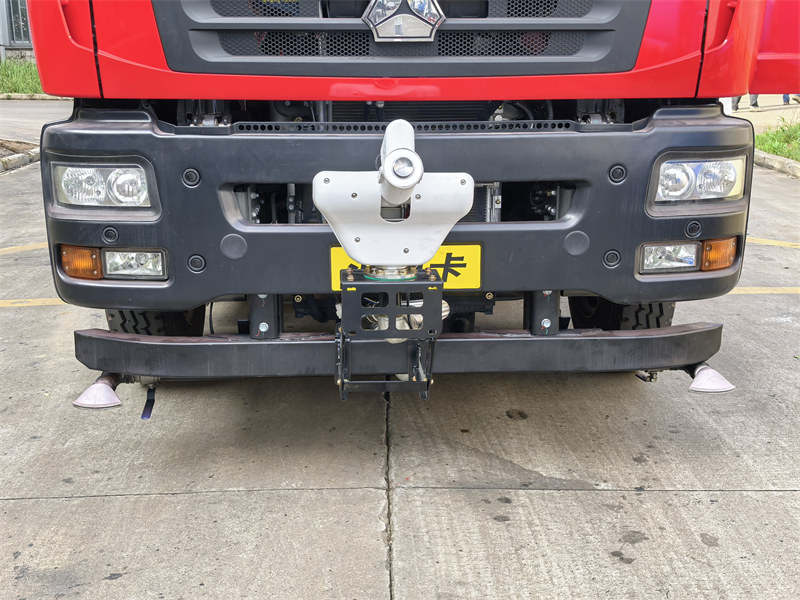

♦ 前方噴射:14m | 後方噴射:13m | 後方ノズル:12m | ウォーターキャノン:最大45m
♦ 大規模な都市部の道路における粉塵抑制や、特定の機器の洗浄に適しています。
♦ オプションの亜鉛メッキパイプラインとステンレス鋼製ノズルは、鉱山粉塵に対する優れた耐摩耗性と耐腐食性を備え、耐用年数を延ばします。
CS TRUCKSの専門エンジニア部門と熟練エンジニアがお客様のご要望を徹底的に確認し、正式な技術図面と、お客様のご要望の機能をすべて実現するための3D図面を作成します。お客様が設計図面を確認後、ご要望に応じて生産を開始します。これにより、コミュニケーションと議論をより効率的に進めることができます。以下は、HOWO 350HP 20cbm散水車タンカーボディキットの3D図面です。

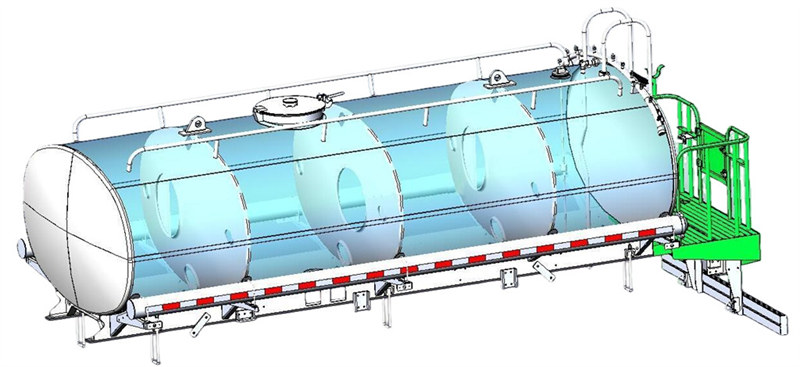

CS トラック用給水車の上部ボディキットの図面(内部にバッフル付き)、および後部プラットフォーム

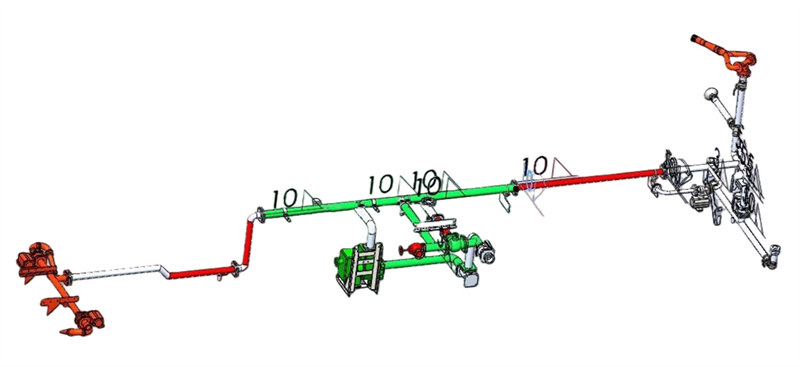

CS トラック、給水車、給水車、パイプラインシステム、噴霧ノズルアセンブリ
♦ WEILONGのウォーターポンプは、強力な自吸能力と高揚程といった利点を備えており、迅速な給水と待ち時間の短縮を実現します。また、安定した送水により、漏水や圧力不足を防ぎ、連続運転を保証します。
♦ さらに、配管は亜鉛メッキ処理され、吐出ノズルはステンレス鋼製で、クイックコネクト継手が付属しています。オプションでステンレス鋼製の蛇口もご用意しています。これらの特長により、耐腐食性とメンテナンス性が向上し、システムの寿命がさらに延びます。
モデル | 流量(m³/h) | ヘッド(男性) | 速度(回転/分) | 軸出力(kW) | NPSHr (m) | 自己プライミング時間(分/4分) | 効率 (%) |
80QZBF-60/90N(S) | 60 | 90 | 1180 | 22.5 | 4.5 | 1.5 | 70 |
65QZ-40/45N(S) | 40 | 45 | 1450 | 9.25 | 4.5 | 1.5 | 72 |
65QZ-50/50N | 50 | 50 | 1180 | 10.5 | 4.5 | 1.5 | 70 |
65QZBF-50/110N(S) | 50 | 110 | 1450 | 24 | - | - | 70 |

1. 作動中のウォーターポンプ(吸込):
ポンプアウトバルブAを閉じ、バルブBとポンプインバルブCを開きます。バルブBが完全に開いていることを確認し、パイプラインをバルブCに接続します。パイプラインのもう一方の端は池や川などにあります。するとポンプが作動し、水がインレットバルブCを通ってタンクに入ります。詳細は以下の図を参照してください。

2. 排水作業(噴霧):
ポンプ出口バルブAを開き、バルブBとポンプ入口バルブCを閉じると、ポンプが作動し、出口バルブAからタンクから水が排出されます。詳細は以下の図を参照してください。

3.重力による自動排出:
ポンプインバルブCを閉じ、ポンプアウトバルブAとバルブBを開くと、水は重力によって自動的にタンクから流れ出ます。詳細は以下の図を参照してください。
