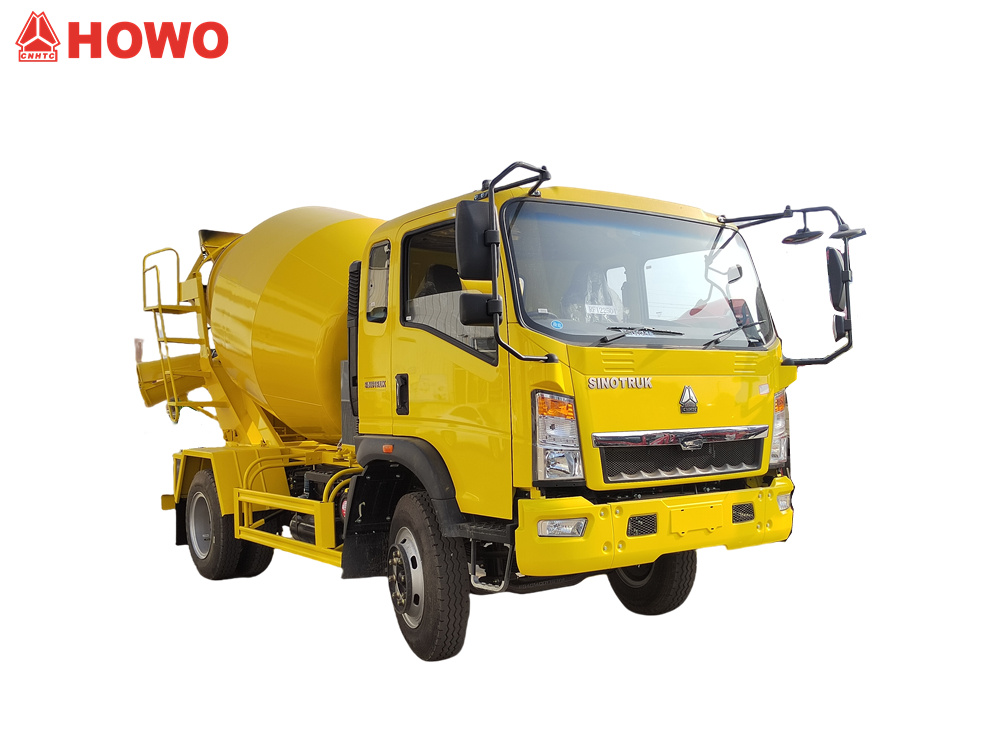

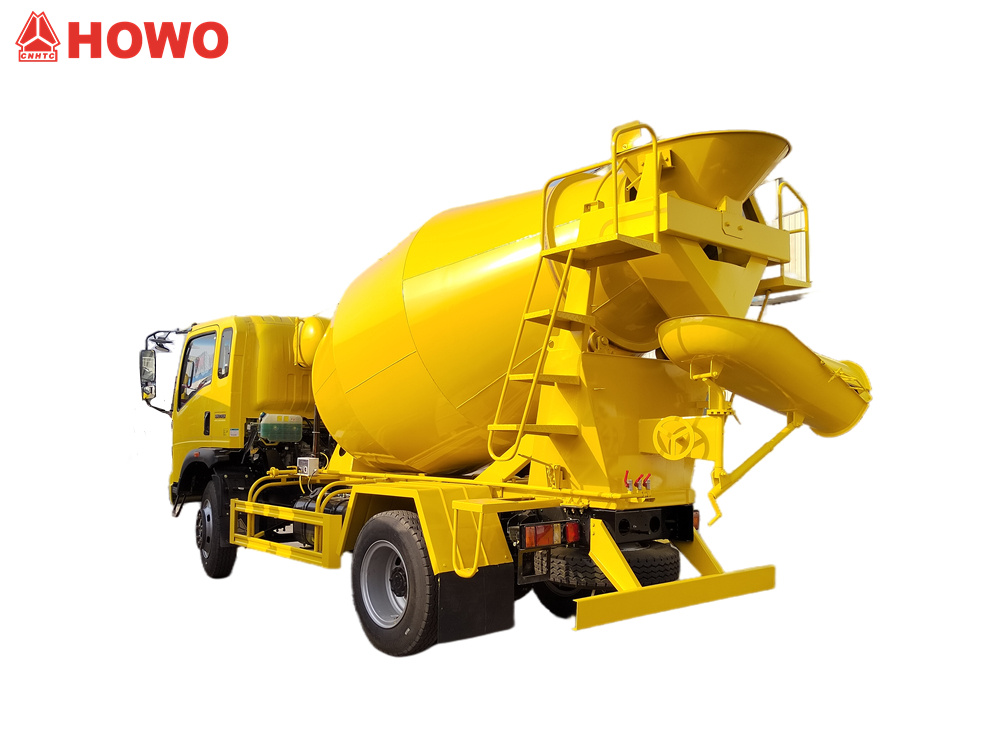

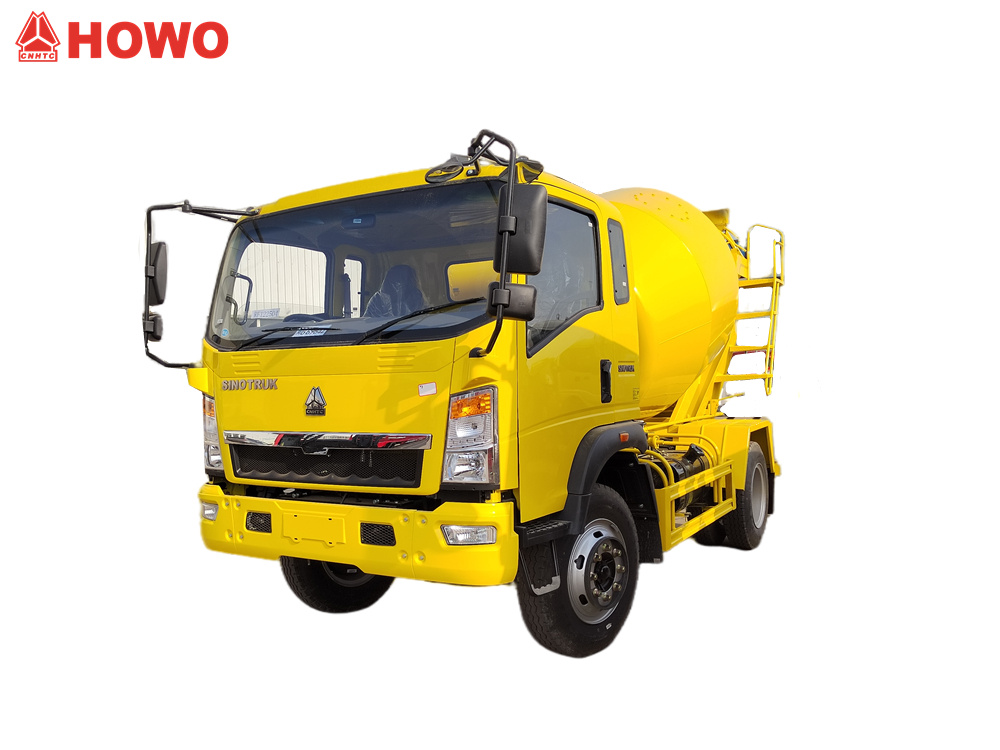

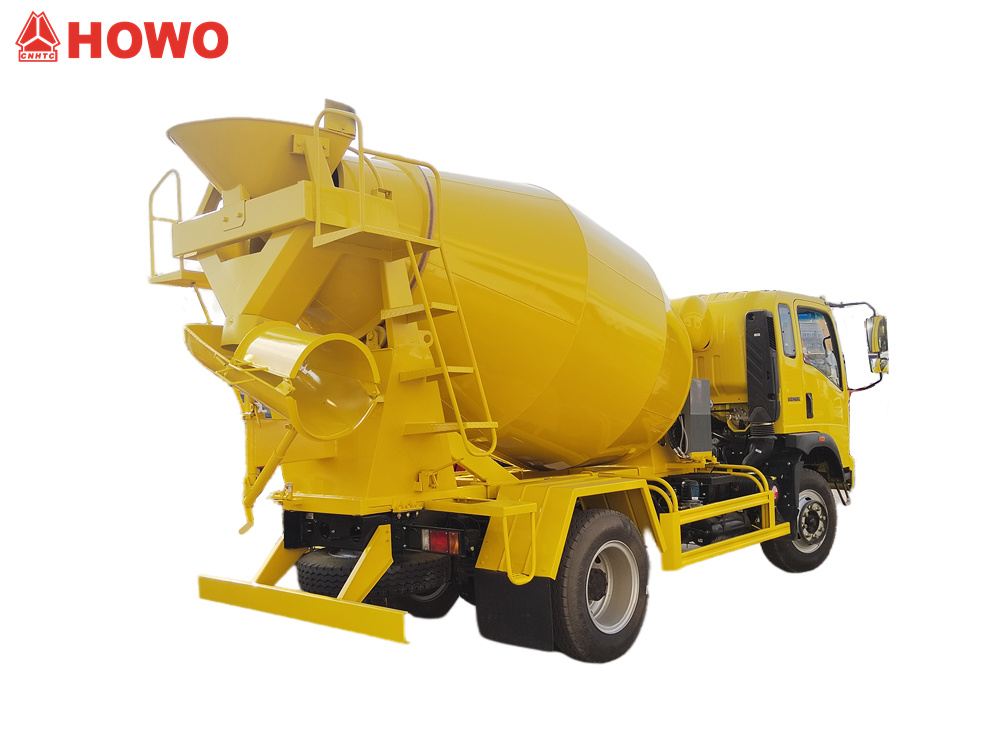

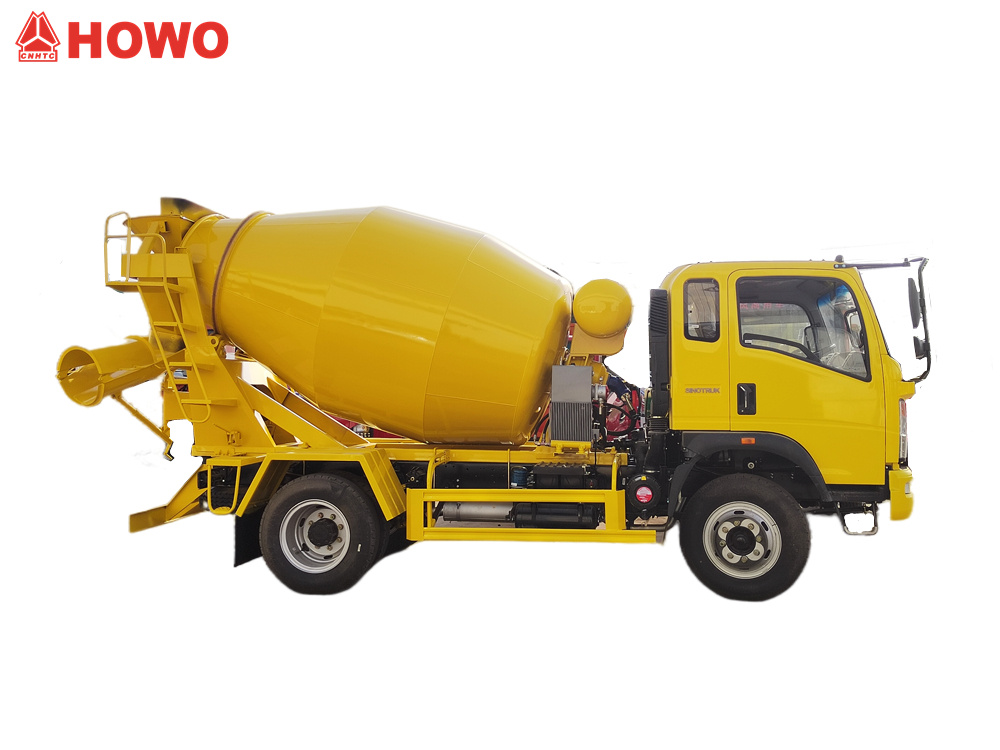

HOWO 5立方メートルコンクリートミキサートラックは、HOWO 2080ローとハーフキャブを採用し、総重量16トン、ホイールベース3800mmです。SINOTRUK MC05.18-40 180馬力エンジンとHW90510C 10速ギアボックスを搭載しています。上部ミキシングタンクの容量は5立方メートルで、Q355マンガン鋼製です。タンク本体は4mm、ヘッドは6mmです。減速機、油圧ポンプとモーター、ラジエーター、エアコントロールボックスアセンブリ、400Lの水タンク容量、空気圧給水、テールの両側コントロールハンドル、リンケージ操作、低残渣率を備えています。
作業能力 :
5cbmキャビンタイプ :
Howo 2080 one and half row cabin駆動システム :
4x2,LHDホイールベース(mm) :
3800 mmエンジン固有 :
180HP / Sinotruk MC05.18-40ギアボックス :
HW90510C, 10-speed, manualフロントアクスル(kg) :
6000後車軸(kg) :
10000の HOWO 5立方メートル トランジットミキサードラムトラック は、効率的で信頼性の高い中型建設車両です。実績のあるSinotruk MC05シリーズ180馬力エンジンとHW90510C 10速トランスミッションを搭載し、パワフルな出力と優れた燃費を実現しています。Q355マンガン鋼製の5立方メートルの混合タンクは、優れた操作性能を誇り、積載率は ≥3メートル³毎分、放電率 ≥1.2メートル³/分、そして低い残留率 ≤0.5%。後部の両側リンク制御システムにより、安全かつ便利な操作が可能となり、オペレーターは車両のどちら側からでも全工程を完了できます。

当社工場はトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。
»Ⅰ.製品の定義と概要:
製造元:CSトラックスグループリミテッド
主な機能
1.高い信頼性を実現する実績のあるSinotruk製シャーシアセンブリを採用
2.マンガン鋼製のタンク本体は耐摩耗性と耐腐食性に優れており、長寿命を保証します。
3.大容量タンク本体は長期運用のニーズを満たします
4.便利で効率的な操作を実現する両側連動制御システム
5.低残留率設計により、コンクリートの利用効率を最大限に高めます。
» Ⅱ. HOWO 5cbm c の製品パラメータコンクリートミキサートラック:
| ハウオライトコンクリートミキサートラック | ||
| 車両モデル | CS5160GZR | |
| 全体寸法 | 7250x2300x3150mm | |
| 車両総重量 | 16000kg | |
| 車両重量 | 6720kg | |
| シャーシパラメータ | ||
| シャーシブランド | SINOTRUK HOWO | |
| ホイールベース | 3800mm | |
| 運転タイプ | 4x2、左ハンドル | |
| タクシー | HOWO 2080 1.5列、エアコン付き | |
| エンジン | タイプ | 直列4気筒、4ストローク、スーパーチャージャー付き、インタークーラー付き、水冷式、 |
| Mモデル | シノトラック MC05.18-40 | |
| 定格出力(HP) | 180HP / 132kW | |
| 定格速度 | 2400rpm | |
| マックス トルク | 700N.m | |
| 最大トルク速度 | 1300~1700rpm | |
| 変位 | 4.58L | |
| 排出基準 | ユーロ 4 | |
| 燃料の種類 | ディーゼル | |
| トランスミッション(ギアボックス) | HW90510C 10-スピード、マニュアル | |
| 前車軸荷重 | 6000kg | |
| 後車軸荷重 | 10000kg | |
| タイヤ | 9.00R20 (6+1) | |
| ミキシングドラムのパラメーター | ||
| ドラムの材料を混ぜる | 高品質耐摩耗鋼 | |
| モデル: マンガン鋼Q355 | ||
| ドラム本体の厚さ: 4mm、エンドカバーの厚さ:6mm | ||
| 撹拌能力 | 5m³ | |
| 充電レート | ≥3.2 m³/分 | |

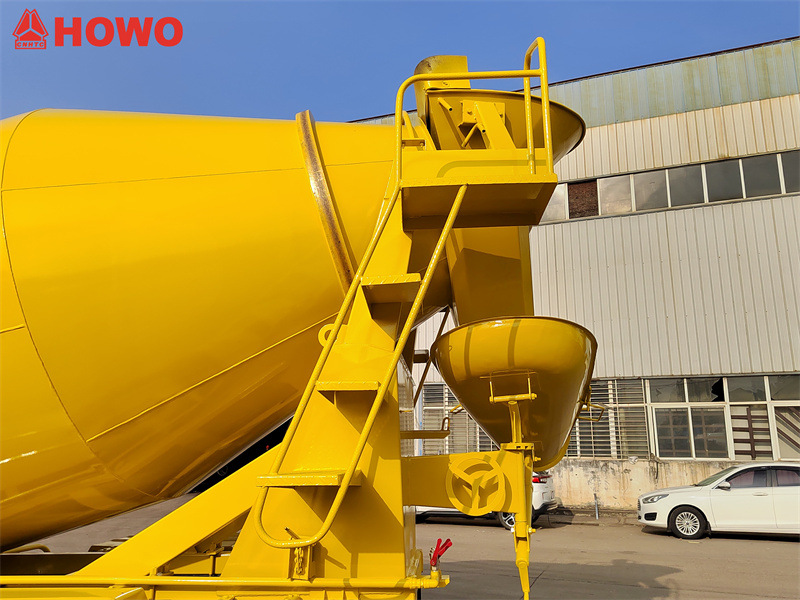

| 上部供給ホッパーの寸法 | 650 mm以上 | |
| 放電率 | ≥1.25 m³/分 | |
| 残余率 | ≤0.5% | |
| 給水 | バリック給水システム | |
| 水タンク容量 | 400L | |
| ミキサードラムの回転速度 | 0~12rpm | |
| オペレーティングシステムモデル | 背面の2つのサイド操作ジョイスティック、 連動動作 | |
| アクセサリー | ツールボックス, 減速機、油圧ポンプとモーター、ラジエーター、 | |

»Ⅲ.商品詳細

シャーシ構成
1. タクシー: HOWO 2080列セミキャブ(人間工学に基づいた設計、電動ウィンドウリフトおよび集中ドアロック付き)
2. 総質量: 16トン
3. ホイールベース: 3800mm(二軸設計、前軸6トン/後軸10トン)
4. パワートレイン:
◇ エンジン: シノトラック MC05.18-40 直列4気筒ディーゼルエンジン
◇ パワー: 2400rpmで132kW(180馬力)
◇ 排出基準: ナショナルIV、4.58L
◇ 最大トルク: 700Nm (1300~1700rpm)
5. 送信: HW90510C 10速マニュアルトランスミッション(1速ギア比10.61、最高速ギア比0.78)

上部システム
1. タンクのパラメータ:
◇ 幾何学的体積: 5.2メートル³ (実際の有効容積:5 m³)³)
◇ 素材: Q355高強度マンガン鋼(引張強度) ≥ 490 MPa)
◇タンクの厚さ: 4 mm(メインシリンダー)/6 mm(フロントエンドおよびリアエンド)
◇ ブレードデザイン: 二重らせんブレード(ピッチ1200mm、角度18)°)

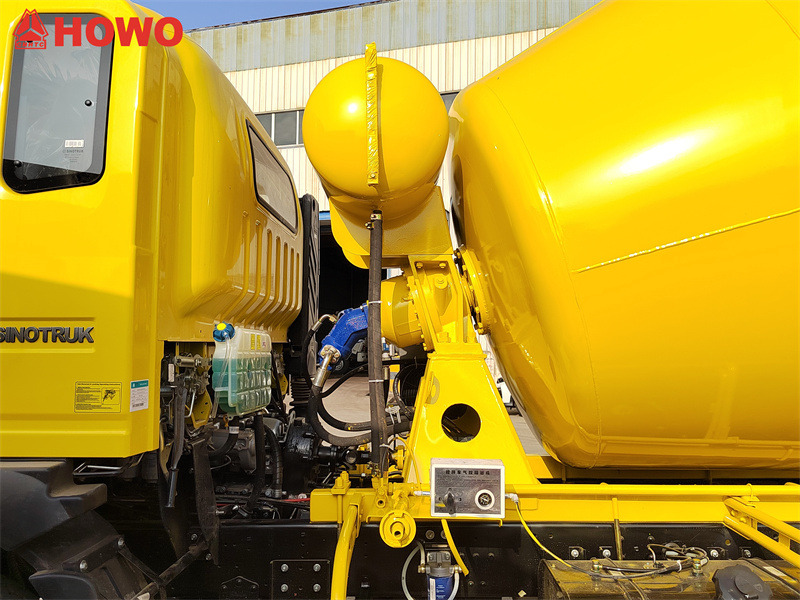

2. 油圧システム:
◇ 減速機: キーリデューサー
◇ 油圧ポンプ: 維府
◇ 油圧モーター: 維府

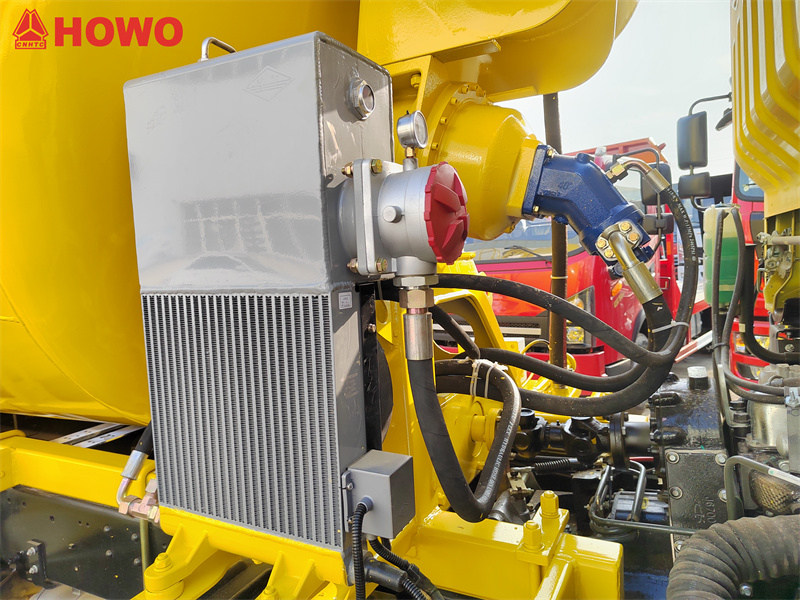

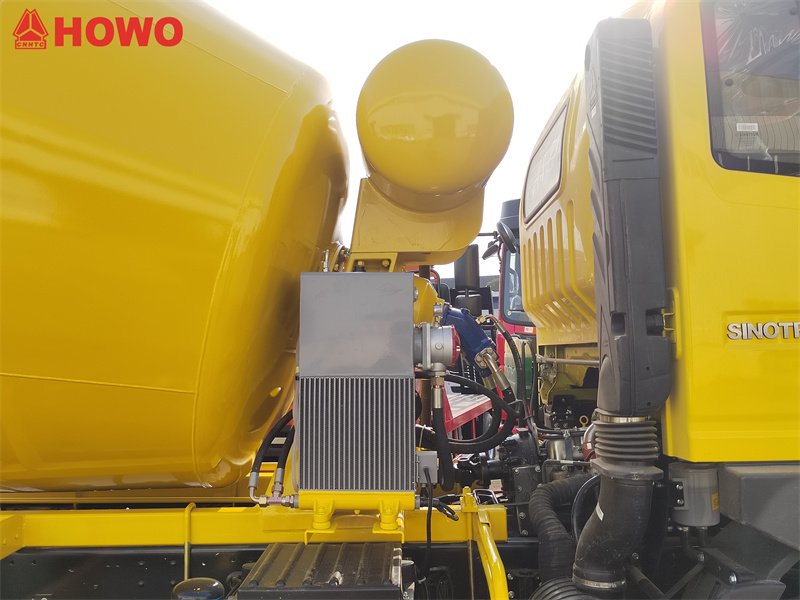

◇ ラジエーター: 開鵬(冷却エリア) ≥ 4メートル²)

3. 補助システム:

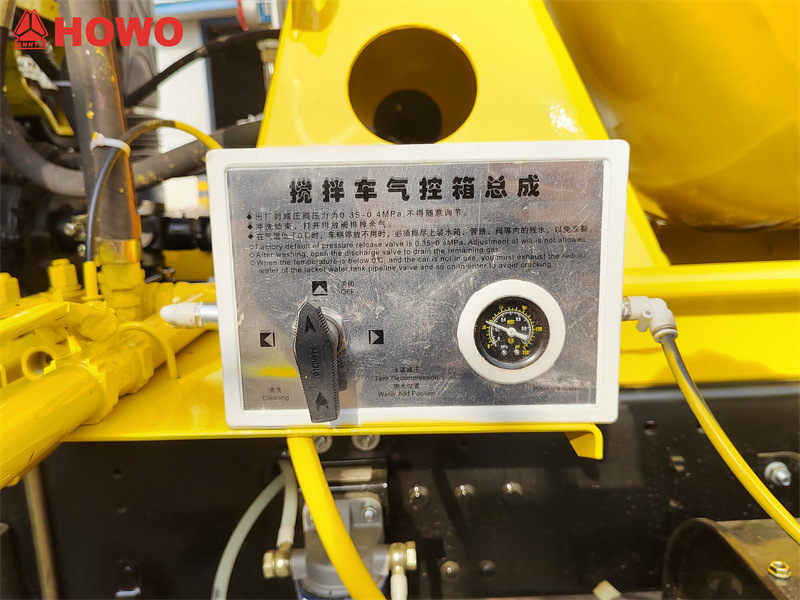

◇ エアコントロールボックス: 一体型3ポジション4方向弁(作動圧力0.8MPa)
◇ ウォータータンク: 400Lステンレス製タンク(液面計および自動給水システム付き)

性能パラメータ
1. 供給および排出性能:
◇ 供給速度: ≥3.2メートル³(垂直高さ4mの場合)/分

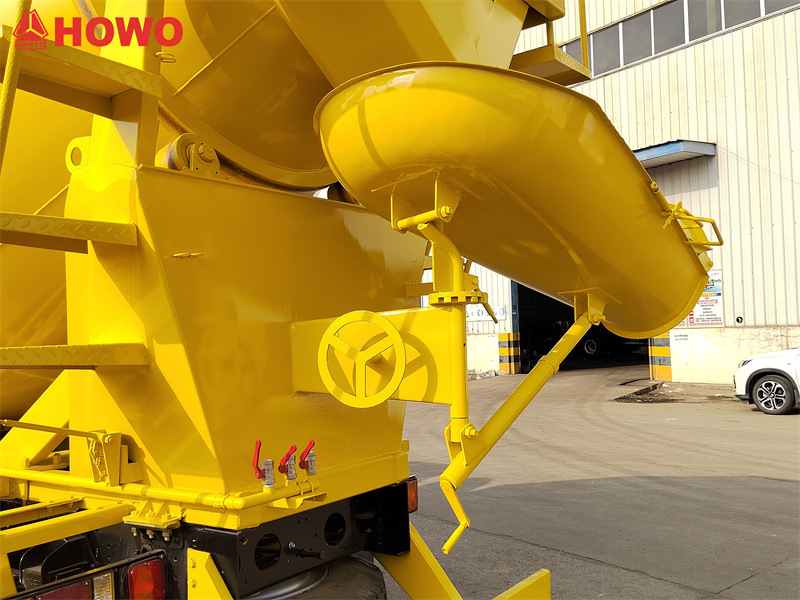

◇ 排出率: ≥1.25メートル³(シュートの長さ4.5mの場合)/分
◇残留率: ≤0.5%
2. ミキシング性能:
◇ スピード 範囲: 0~12rpm(無段階変速) 調整)
◇ ドラムの傾斜: 12° (完全退院を保証する)
◇ コンクリートのスランプ範囲: 80-220 mm

3. 給水システム:
◇ 空気供給圧力: 0.3~0.6MPa(調整可能)
◇ 水の噴霧量: ≥タンク洗浄用、50 L/分(デュアルノズル設計)
制御システム:
◇後部には2つの操作コンソール(左右にそれぞれ1セットずつ)を装備。
◇連動制御機構(供給/混合/排出の3リンク機構)
(1)混合ドラムの回転方向を制御し、供給および搬送中は正方向に回転し、排出中は逆方向に回転するようにする。
(2)ミキシングドラムの回転速度を制御する
◇緊急ブレーキ装置
» Ⅳ. 仕事原理:
このシステムの核となるのは、協調的な動力伝達と流体制御です。Sinotruk製の180馬力エンジンは、10速トランスミッションによって制御された後、動力取り出し装置(PTO)を介して油圧ポンプを駆動します。この機械エネルギーは高圧オイルに変換され、油圧モーターを駆動します。減速機は速度を落としトルクを増大させ、0~12rpmの無段階速度制御でタンクを駆動し、コンクリートを混合します。
このタンクは、Q355マンガン鋼製の二重らせんブレード設計を採用しています。輸送中は、均一なコンクリート分布を確保するために、タンクは低速(2~4rpm)で回転します。排出時には、高速(8~12rpm)で回転し、テールコントロールハンドルと連動して排出シュートの角度を調整し、効率的な排出を実現します。空気圧式給水システムは、水タンクを加圧し、流量で水を噴射します。 ≥固化を防ぐため、50 L/分。厚さ6mmのヘッドと二重層のシーリングストリップを組み合わせることで、残留率を制御します。 ≤0.5%。
