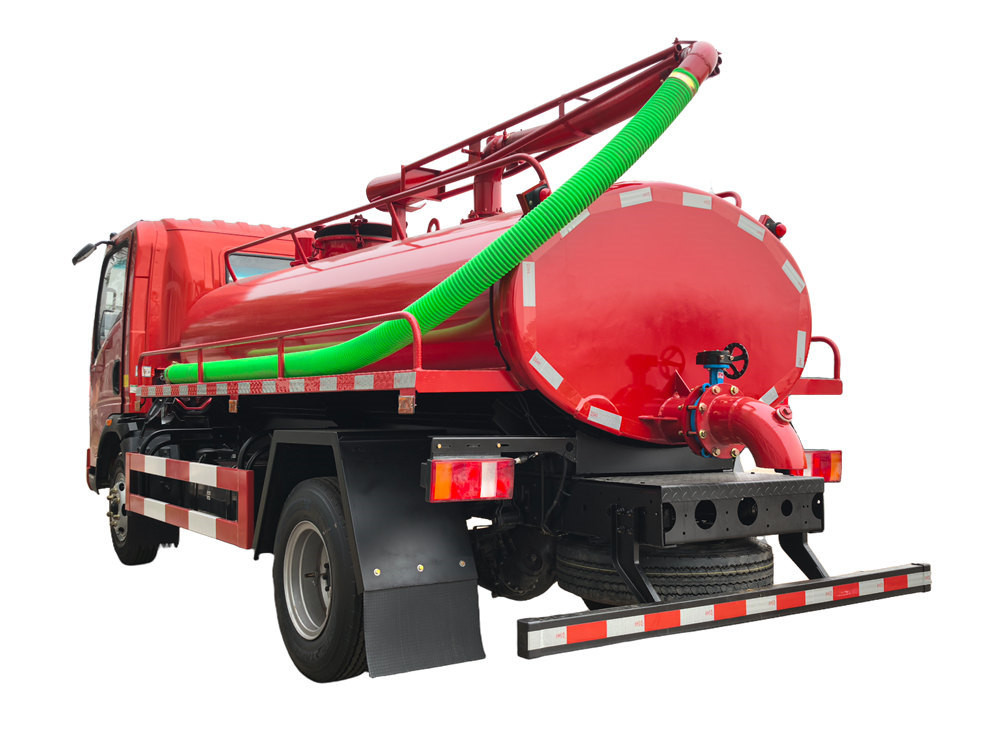

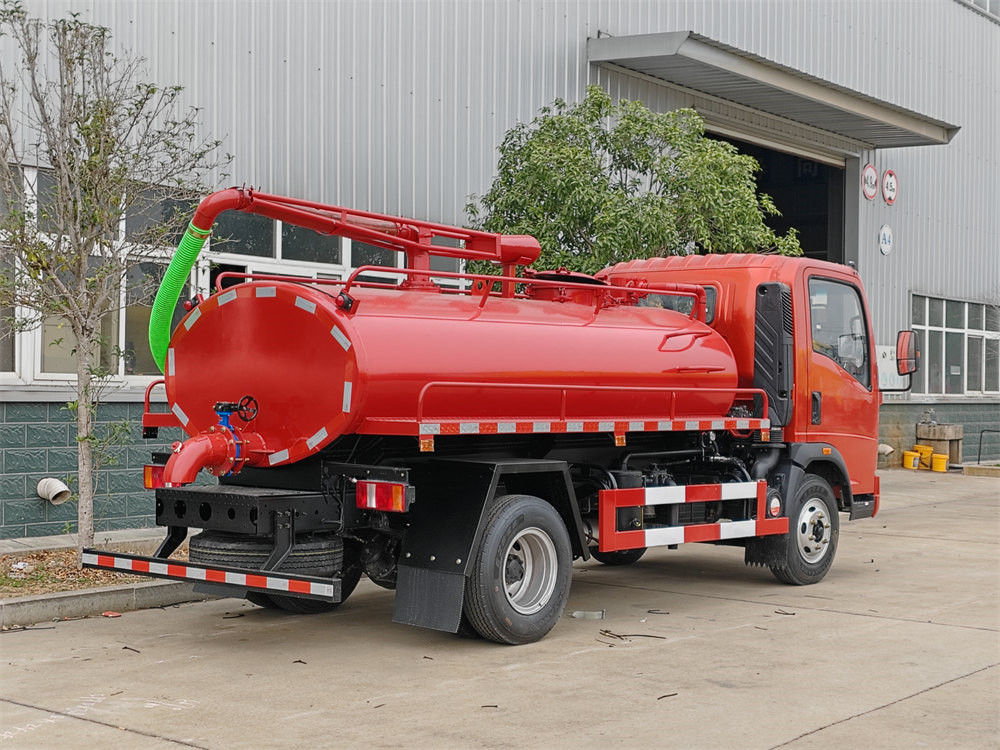

HOWO 4x4 RHD 4cbm 浄化槽吸引トラックは、HOWO Hanjiang 1880 シングル列キャブ、4x4 全輪駆動、右ハンドル、3360mm ホイールベースを採用し、YN4102QBZL 116 馬力エンジン、WLY6TS40 6 速ギアボックスを装備しています。上部ボディは 4 立方メートルの浄化槽で、炭素鋼素材、防錆処理が施されています。Yifeng SK-6 水リング真空ポンプを装備し、最大ポンプ速度: 6 立方メートル / 分、速度: 970 rpm、上部 6 メートルの浄化槽吸引ブーム、浄化槽観察窓、オーバーフローバルブ、圧力計、排気バルブなどを装備しています。
作業能力 :
4cbmキャビンタイプ :
Howo light cabin駆動システム :
4x4,RHDホイールベース(mm) :
3360エンジン固有 :
116HP / YN4102QBZLギアボックス :
WLY6TS40,6-speed,manualフロントアクスル(kg) :
2000後車軸(kg) :

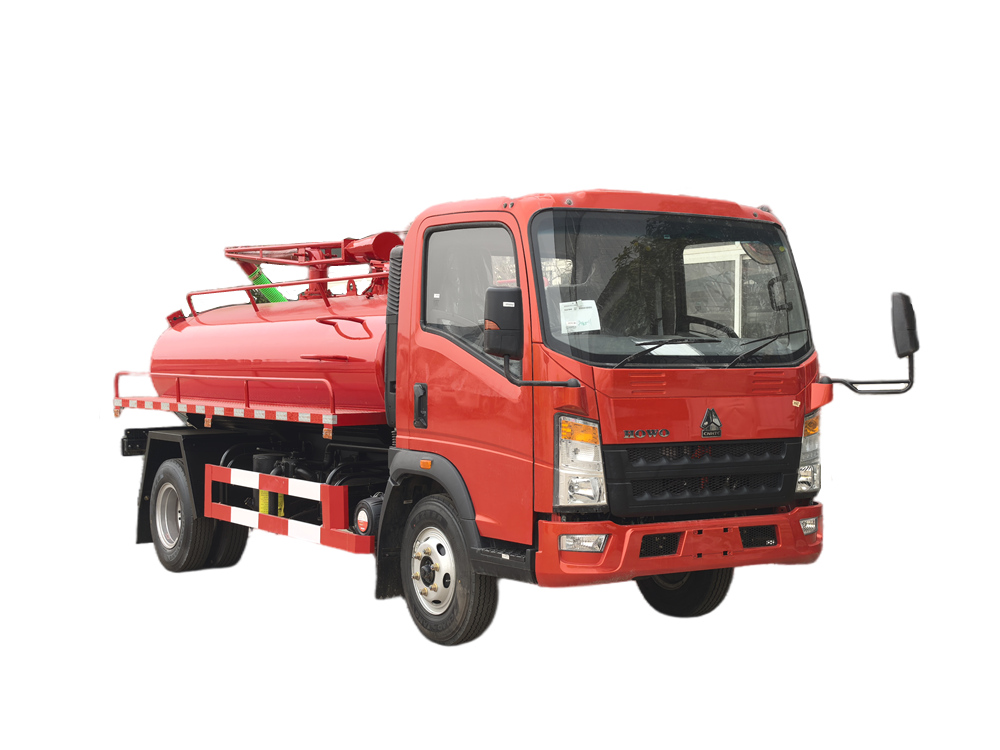

3500の ハウオ4WD駆動の浄化槽ポンプ車は、自吸式で糞尿溜めから糞尿や汚水を、また溝、池、下水道から汚水を汲み出すように設計された、非常に効率的で耐久性のある衛生車両です。116馬力のYN4102QBZLエンジンとWLY6TS40トランスミッションを搭載し、強力な全輪駆動(4輪駆動)を誇ります。×4) 泥道や傾斜路などの過酷な環境での使用に適しています。高出力のYifeng SK-6真空ポンプを搭載したこの車両は、8メートルの吸引範囲、高い吸引・排出効率を誇り、わずか4分で満杯になります。6メートル伸縮式吸引ブーム、糞便観察窓、オーバーフローバルブを装備し、便利で安全かつ信頼性の高い操作を実現します。

当社工場はトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。
»Ⅰ.製品の定義と概要:
製造元:CSトラックスグループリミテッド
パフォーマンス機能
1. 効率的な運用: ポンプ速度6m³毎分 1 の能力で、4 立方メートルのタンクを 5 分で完全に汲み上げることができ、頻繁な運転に適しています。
2. 全輪駆動への適応性: 4×4輪駆動は脱出能力を高め、未舗装の農村地域、農場、その他の環境での使用に適しています。
3. 耐久性:
・炭素鋼製のタンク本体は、腐食防止処理と変形防止のための内部補強が施されています。
・ウォーターリングポンプは構造がシンプルで故障率が低い。
4. 安全設計: 安全弁や観察窓など、複数の保護機能を備えており、過負荷や操作ミスのリスクを防止します。
・視覚的に確認できる吸引パイプにより、吸引状態をリアルタイムで監視し、詰まりや過負荷を防ぐことができます。
・油圧式はしごで、アクセスやメンテナンスが容易

» Ⅱ.HOWO 4CBM 便吸引器の製品パラメータトラック:
| HOWO 4x4 右ハンドル 4立方メートル 真空ポンプ車 | |
| 一般的な | |
| 寸法 | 5995 x 2200 x 2560mm |
| 重さ | 3050kg |
| タクシー | シノトラック1880単列 右ハンドル車 タクシー |
| 最高速度 | 時速115km |
| シャーシ | |
| ホイールベース | 3360mm |
| フロントアクスル | 2トン |
| 後車軸 | 3.5トン |
| ギアボックス | 万里陽製6速ギアボックス、WLY6TS40 |
| 車両フレーム | 直線状の鉄筋梁 |
| タイヤ | 7.00R16 スチールタイヤ |
| タイヤの数 | 6+1 |
| ドライブタイプ | 4×4ステアリングホイール、右ハンドル |
| エンジン | |
| モデル | YN4102QBZL |
| タイプ | 直列4気筒ディーゼルエンジン |
| 力 | 116HP/85kW |
| 定格速度 | 3000rpm |
| 最大トルク | 290N.m |
| 最大トルク速度 | 1800~2100rpm |
| 変位 | 3.76L |
| 排出基準 | ユーロ2 |
| 燃料タンク | 80Lアルミニウム合金製燃料タンク |
| 上半身 | |
| タンク容量 | 4立方メートル |
| タンクの材質 | Q235炭素鋼、炭素鋼 |
| 真空ポンプ | 水循環式真空ポンプ |
| 水循環ポンプモデル | YIFENG SK-6(中国ブランド) |
| スピード | 970rpm |
| 最大ポンプ速度 | 6 m³/分 |
| 直径 | 入口:DN100、出口:DN100 |
| 水消費量 | 80~100L/分 |
| 吸引パイプ | 1個/6メートル |
| スツール観察窓 | はい |
| 草の流れ出口 | はい |
| オーバーフロー防止弁 | はい |
| 供給入口 | DN100 |
| 給水口 | DN100 |
| タンク吊り上げ | 油圧シリンダー/2個 |
| タンク後部カバー | 油圧で開けることができる |
| 色 | あなたの希望に応じて |
» Ⅲ。製品 詳細な紹介

コアパワートレインおよびシャシー構成

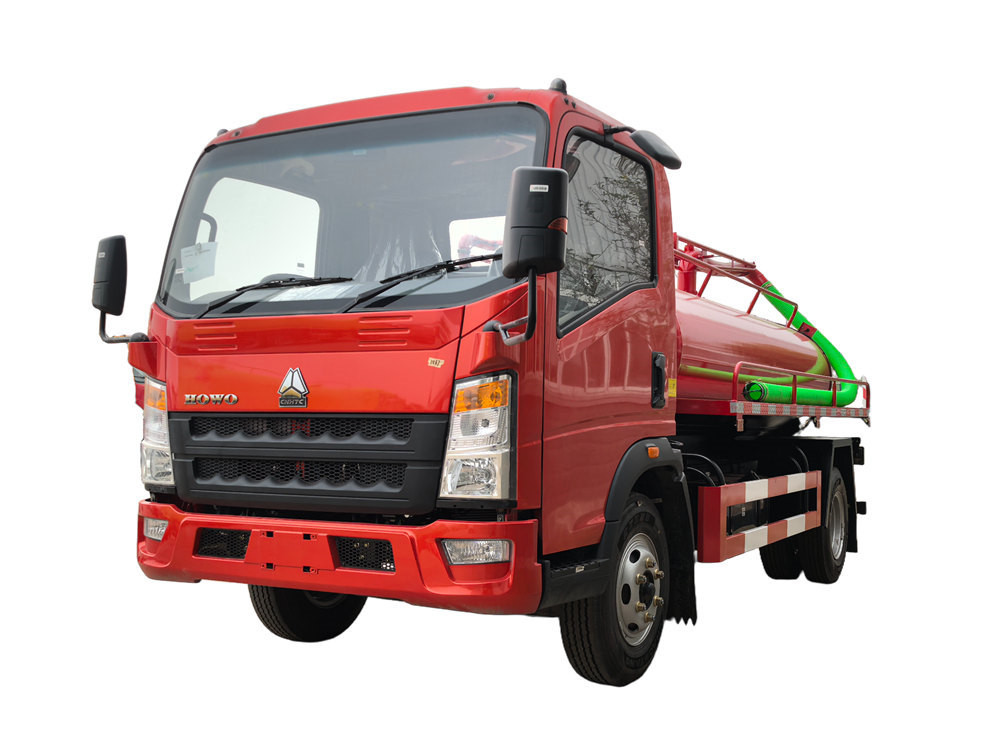

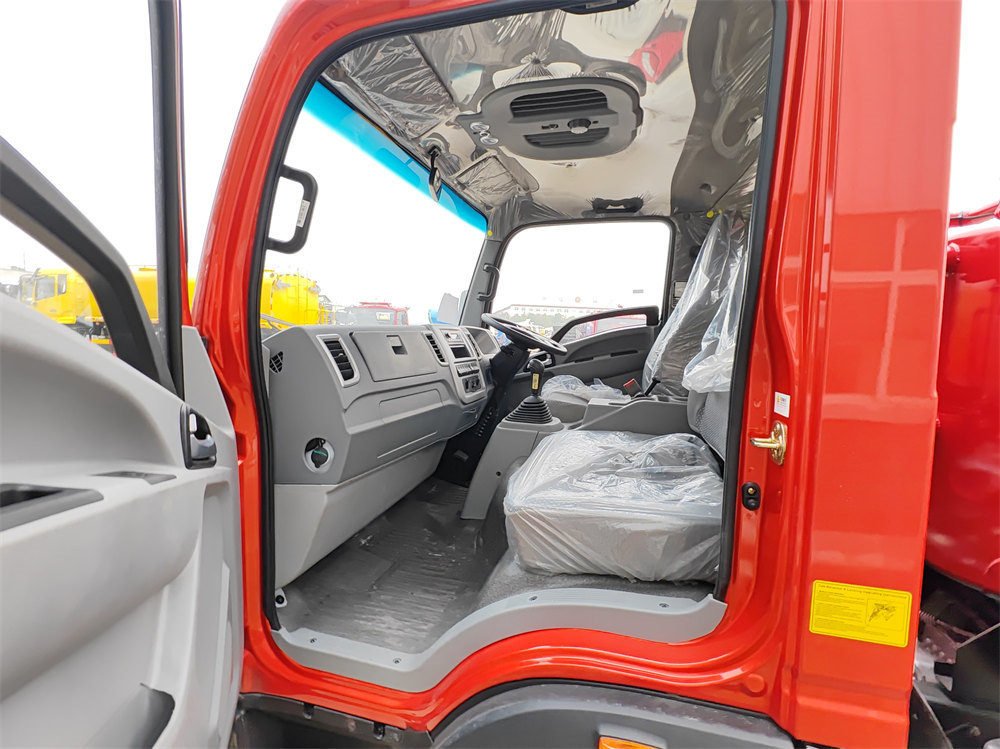

1. キャビン: HOWO Hanjiang 1880は、中国の右ハンドル運転習慣に適合した、右ハンドルレイアウトの単列キャブです。
2. ドライブの種類: 全輪駆動(4)×4) 泥道や傾斜路などの複雑な道路状況にも適応できる。
3. ホイールベース: 3360mm、通行性と安定性のバランスが取れている。
4. エンジン: YN4102QBZLディーゼルエンジンは、116馬力、低速域での高トルク、そして十分なパワーを備えています。
5. 送信: WLY6TS40型マニュアルトランスミッション(6速)、高い変速効率と低いメンテナンスコスト。

上部システム

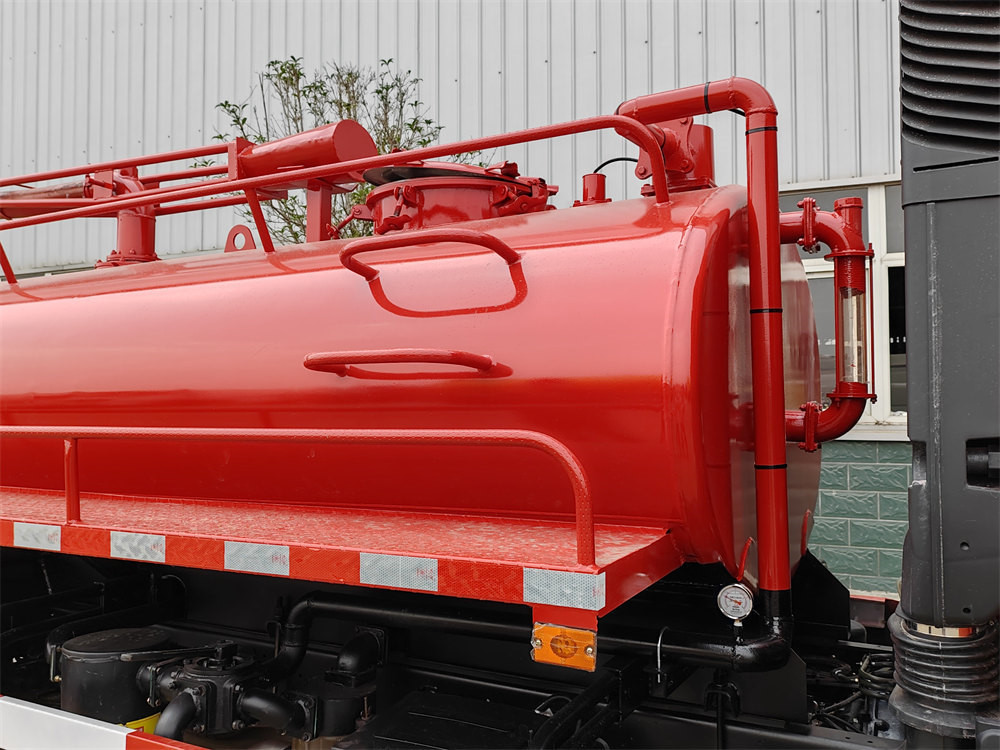

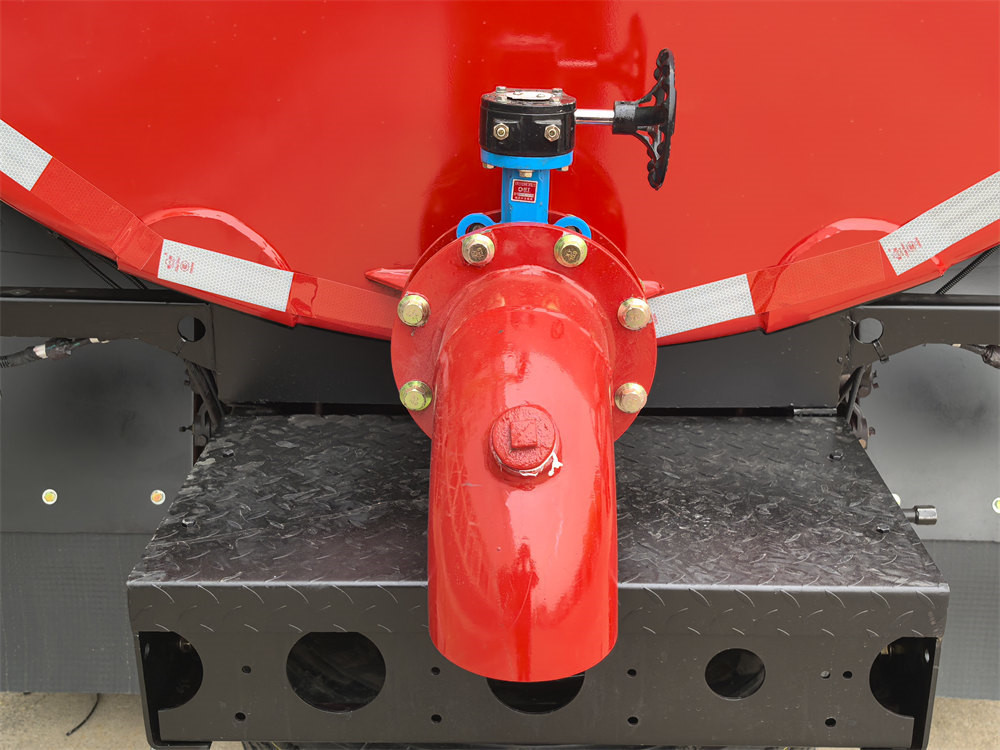

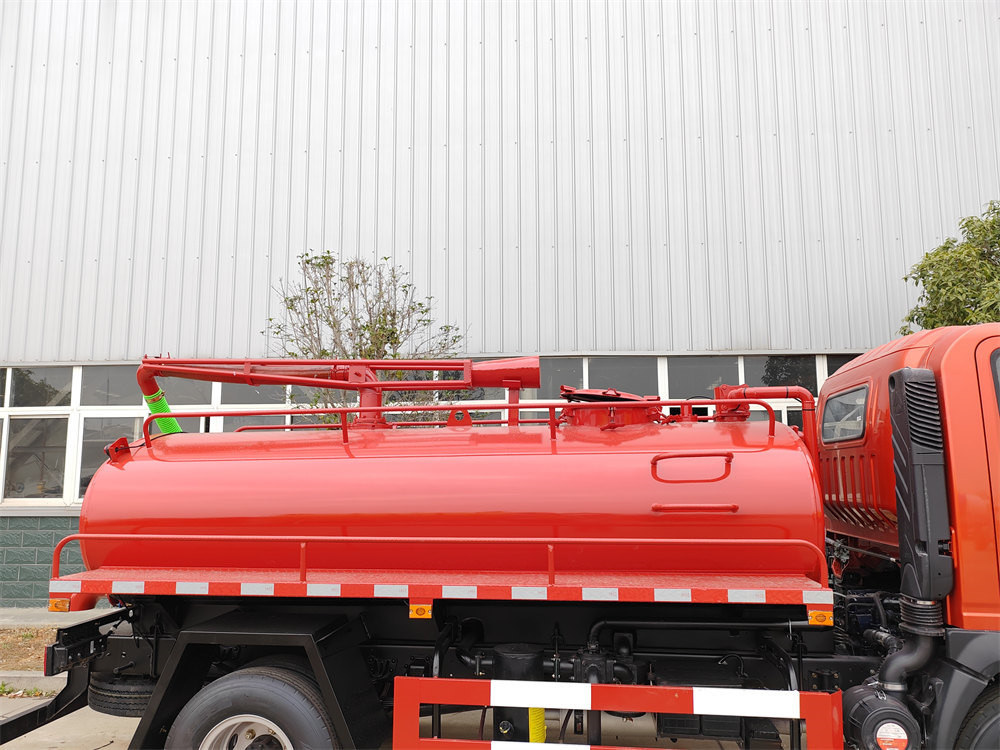

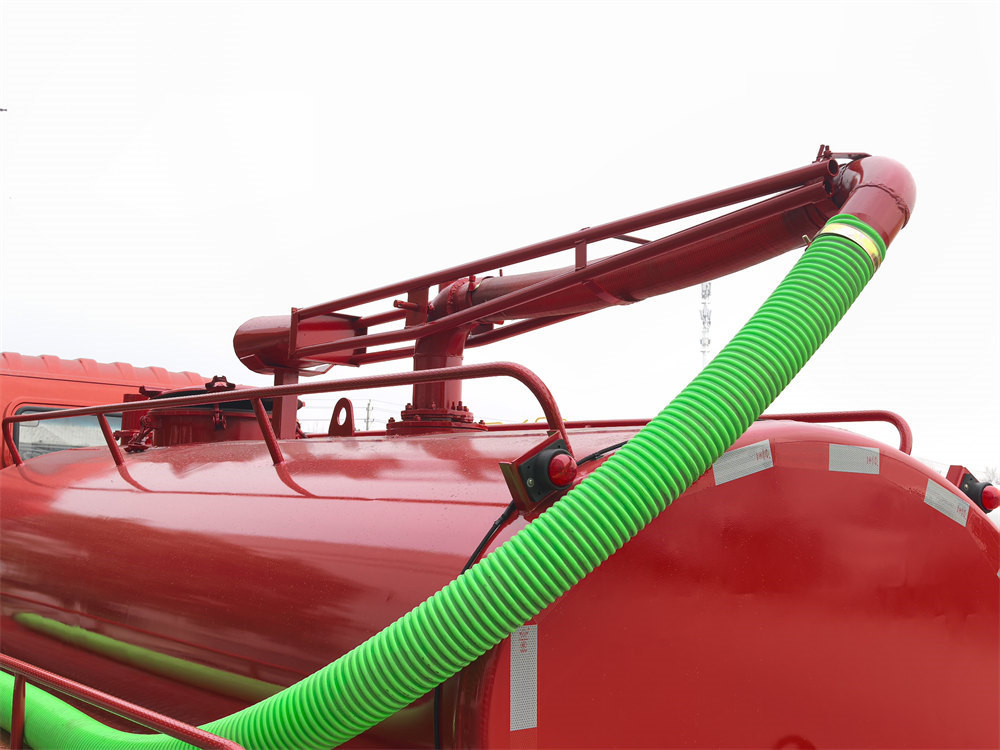

• タンク: 4立方メートルの炭素鋼タンク、 ≥ 厚さ4mmで、耐腐食性と防錆性を備えたコーティングが施されており、長寿命を実現しています。上部には6メートル伸縮式の吸引ブームが取り付けられており、様々な角度での作業が可能です。後部には排出バルブが設置されており、重力または圧縮空気による排出が可能です。

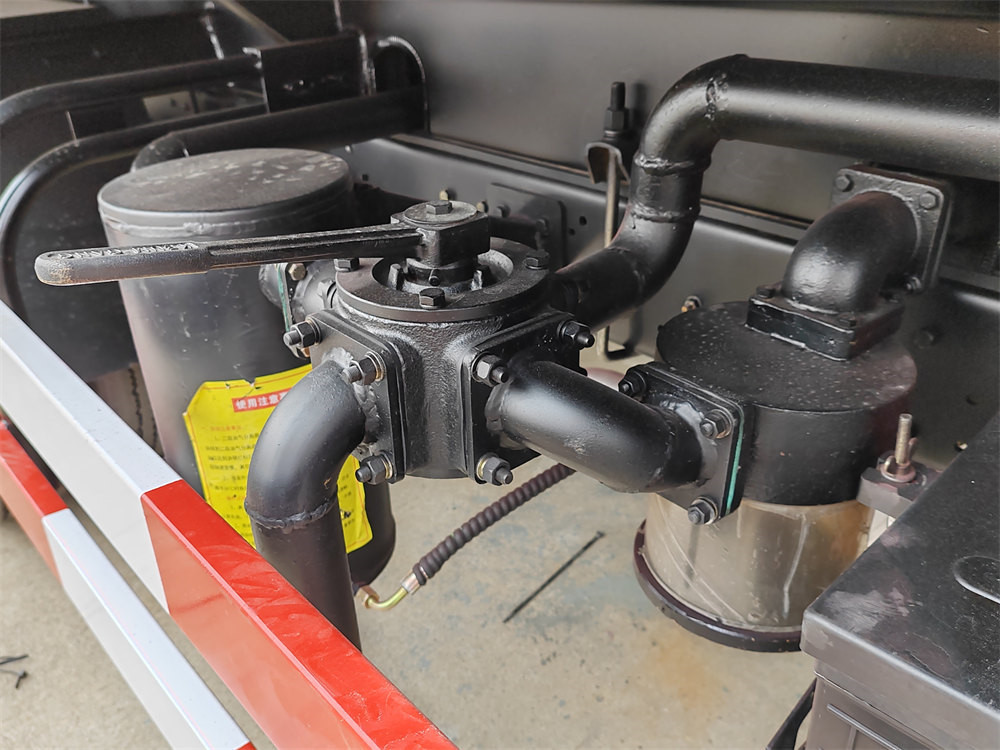

・真空ポンプ: Yifeng SK-6 水封式真空ポンプ、最大排気速度6m³毎分970回転/分の吸引力と970rpmの回転速度により、高い吸引効率を実現しています。安全弁が過負荷を防止し、水油分離器が連続的で安定した運転を保証します。

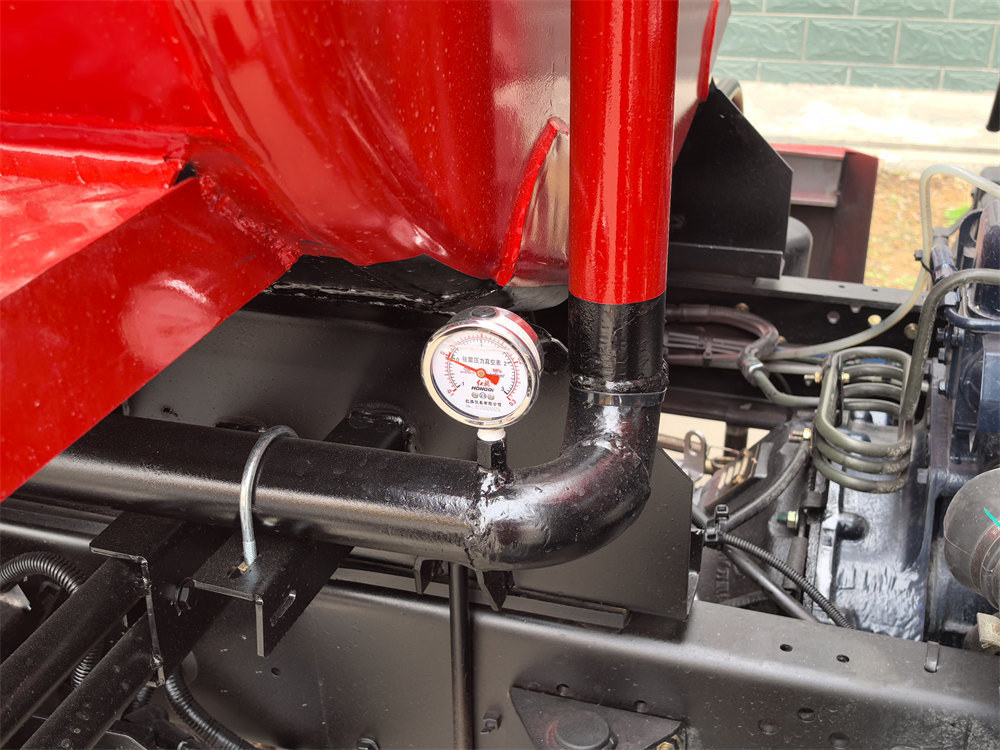

• 安全性と監視: タンク前面には内部状態をリアルタイムで監視するための点検窓が設けられています。真空圧力計により過圧を防止します。安全弁は自動的に圧力を解放し、過圧を防ぎます。急速排気弁は排出時の排出を加速します。

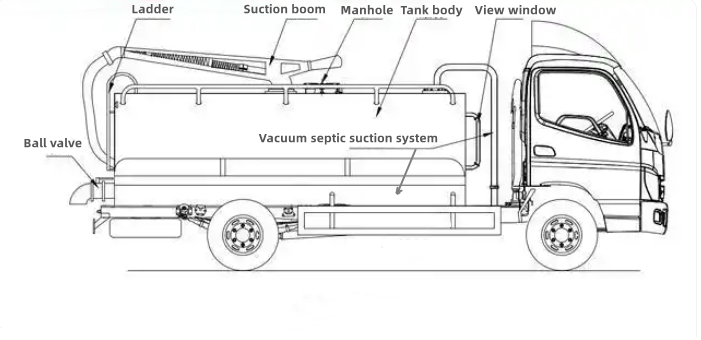

浄化槽吸引車の図面:
»Ⅳ。動作原理
1. 吸引プロセス:
◇ 真空ポンプの動力はシャーシエンジンから供給されます。この動力は、トランスミッション、パワーテイクオフ、およびドライブシャフトを介して真空ポンプに伝達されます。
◇ 真空ポンプが作動すると、タンク内部に負圧が発生し、吸引パイプを通して廃棄物/廃水がタンク内に吸い込まれます。
◇ 水封式ポンプは、循環水を利用してタンクを密閉し、空気漏れを防ぎ、ポンプを冷却します。
2. 排出プロセス:
タンクの後部カバーまたはバルブを開け、重力または空気圧差を利用してタンク内の液体を素早く排出してください。
