Howoバキュームトラック Howo汚水吸引車

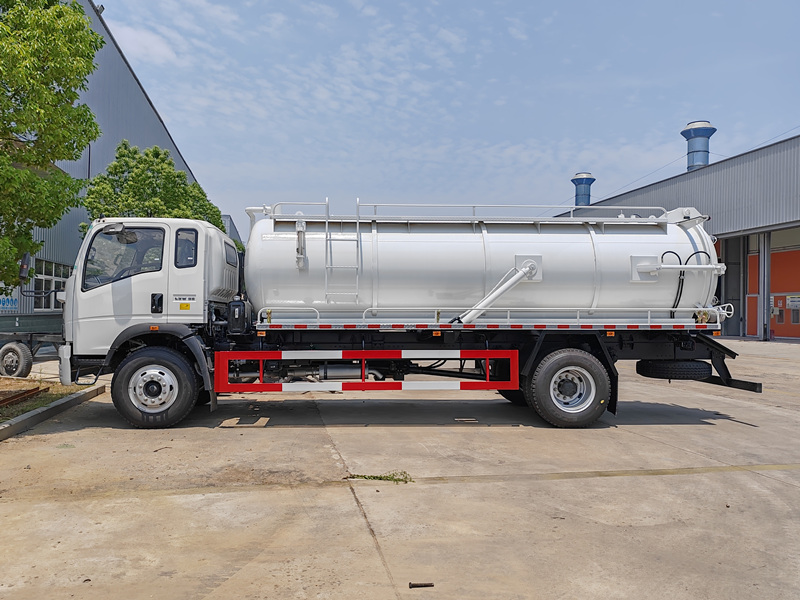

Howo 5立方メートル汚水ポンプタンクトラック

Howo 5立方メートル汚水ポンプタンクトラック

HOWO 5立方メートル汚水吸引車は、HOWO Commander 2080 Rowハーフキャブ、4200mmホイールベースを採用し、カミンズ ISF3.8s3168 168馬力エンジン、WLY6G70ギアボックス、上部ボディは5立方メートルの汚水吸引タンク、炭素鋼製、Jurop PN106D真空ポンプ、汚水管、はしご、操作制御弁(タンクおよびテールゲート昇降制御)、油圧オイルタンク、テールゲート排出弁などを装備。



  • 作業能力 :

    5cbm
  • キャビンタイプ :

    Howo light cabin
  • 駆動システム :

    4x2,RHD
  • ホイールベース(mm) :

    4200
  • エンジン固有 :

    168HP /Cummins ISF3.8s3168
  • ギアボックス :

    WLY6G70,6-speed,manual
  • フロントアクスル(kg) :

    3200
  • 後車軸(kg) :

    8000
新製品

HOWO 5立方メートル汚水ポンプタンクトラック は、都市衛生、都市土木、産業洗浄用途向けに設計された高効率の特殊車両です。168馬力のカミンズ製エンジンと6速トランスミッションを搭載し、力強いパワーを発揮します。上部構造には、イタリアのJurop社製高真空ポンプ(吸引能力:11,000L/分)を備えた5m³の炭素鋼製防錆タンクが搭載されており、汚水、スラッジ、微細な固形物を迅速に吸引できます。目視検査パイプと油圧制御システムにより、安全かつ便利な操作が可能です。タンク昇降機能と素早く開閉できる後部カバー排出機能により、メンテナンスコストを抑え、長寿命を実現します。都市衛生(浄化槽清掃、パイプライン浚渫)、産業廃水処理、緊急救助活動など、幅広い分野で活用できます。

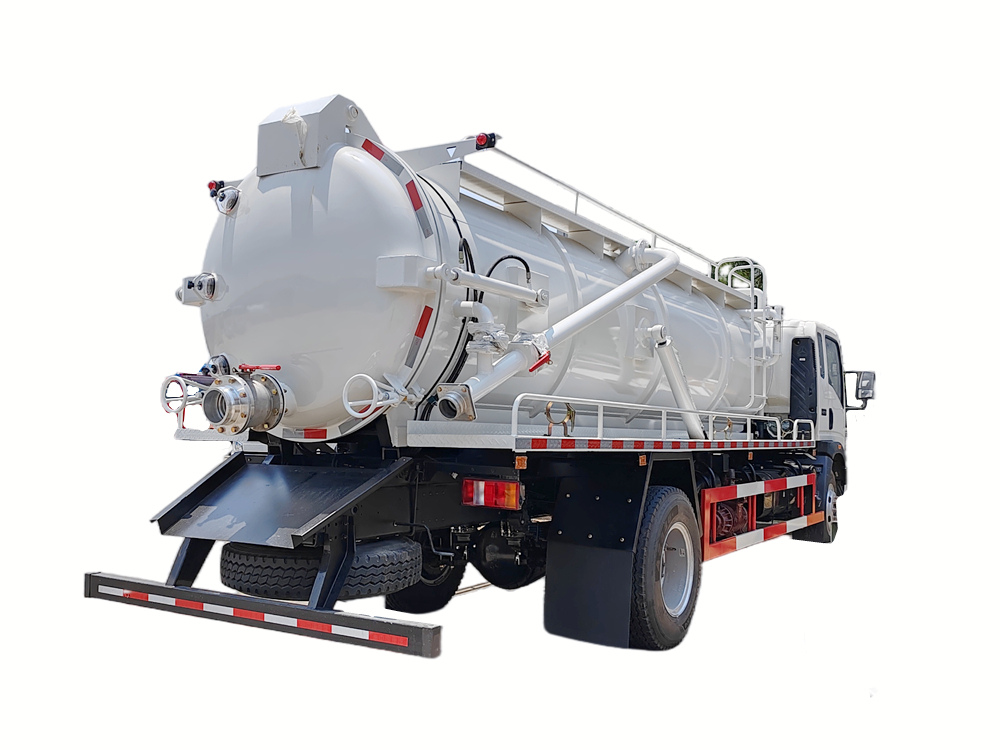

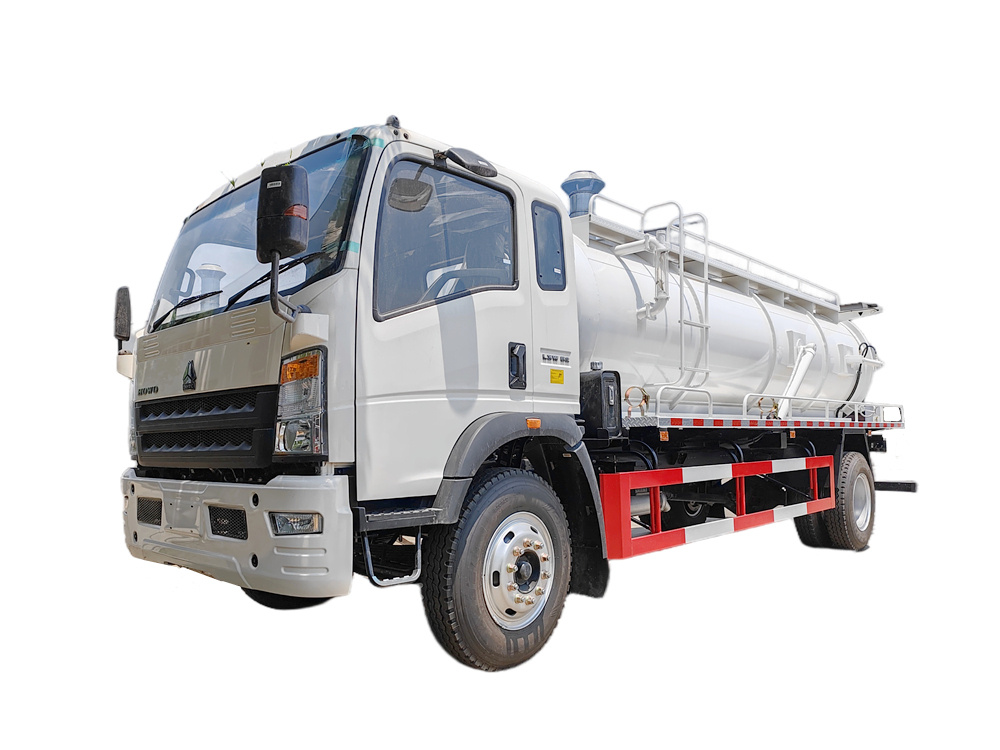

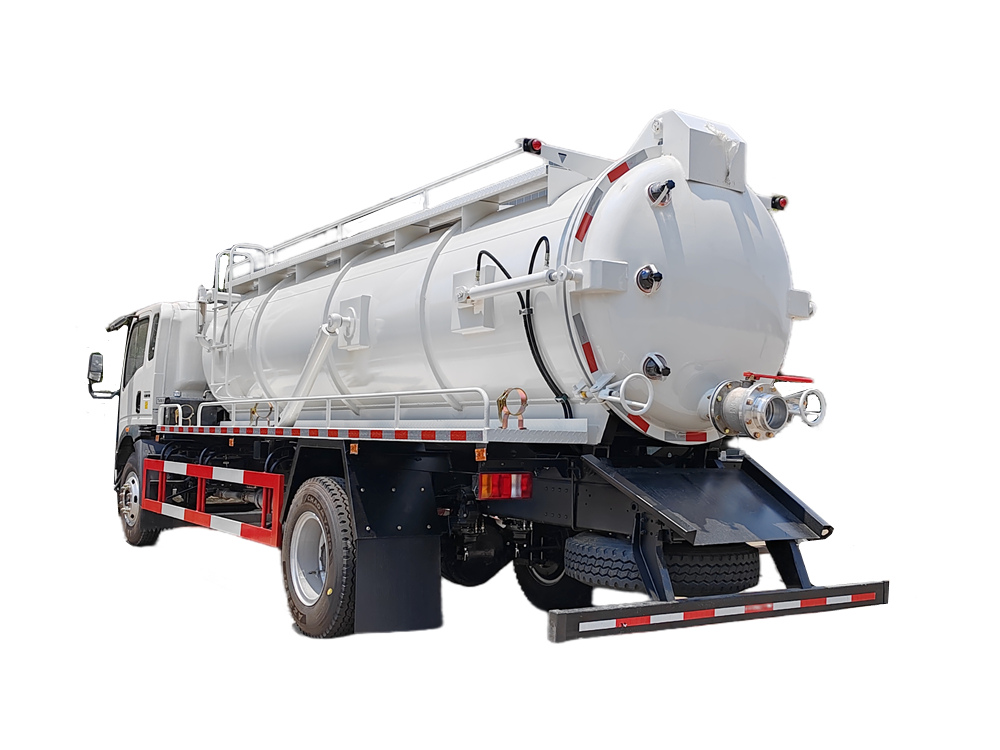

HOWO 5 cbm sewage pump tanker truck

*HOWO 4X2 RHD 5000L 真空吸引トラック

汚水真空ポンプ トラック*

-----------------------------------------------------------------



当社工場はトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。



»Ⅰ.製品の定義と概要:



製造元:CSトラックスグループリミテッド



製品の特徴

1. 強力なパワーと適応性

・カミンズ製168馬力エンジンと6速トランスミッションを搭載し、低速域で高いトルクを発揮し、複雑な路面状況にも対応し、中国VI排出ガス基準を満たしています。



2. プロ仕様のデザイン、効率的で耐久性に優れています

・5立方メートル炭素鋼タンク:耐腐食性、耐圧性に優れ、下水や汚泥の輸送に適しています。

・Jurop PN106D真空ポンプ:高い吸引力、高速排気速度、高い運転効率。



3. 便利な操作性と安全機能

・油圧制御システム(タンク昇降、テールゲート排出)により、容易かつ正確な操作を実現します。

・視覚的に確認できる吸引パイプにより、吸引状態をリアルタイムで監視し、詰まりや過負荷を防ぐことができます。

・油圧式はしごで、アクセスやメンテナンスが容易

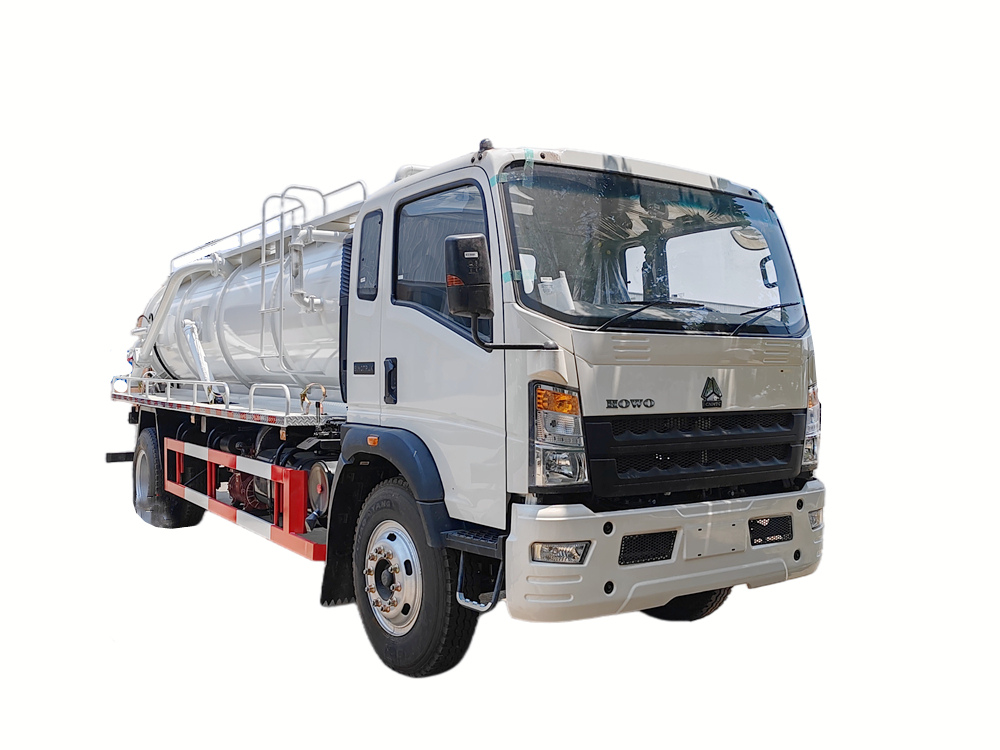

HOWO 5000L sewage suction truck» Ⅱ.HOWO 5CBM真空吸引機の製品パラメータトラック:



製品情報

製品

汚水吸引車

ブランド名

SINOTRUK-HOWO

全体寸法(長さ×幅×高さ)

7540×2350×2680mm

原産地

中国湖北省

どの色でもご用意できます

製造

CSトラック

シャーシ仕様

ホイールベース

4200mm

車両総重量

11.2トン

車軸荷重

3200/8000kg

最高速度

時速95キロ

伝染 ; 感染

WLY6G70、6速マニュアル

タイヤ

8.25R206+1スペア

キャビン

2080 手動運転、1.5列シートキャブ、エアコン、USBポート付き

エンジン

モデル

カミンズ ISF3.8s3168

馬力

168HP/125kW

タイプ

直列4気筒、4ストローク、スーパーチャージャー付き、インタークーラー付き、水冷式

最大トルク

600N.m

定格速度

2600rpm

最大トルク速度

1300~1700rpm

変位

3.76L

排出量

ユーロ3

燃料タンク

120L アルミニウム合金製燃料タンク(ディーゼル)

全負荷時の最小燃料消費率

195g/kW.h

上半身の仕様

タンク

5000L5mm高品質炭素鋼

真空ポンプ

モデル

ジュロップ PN106D

最大圧力

1.5バール

最高速度

1300rpm

最大流量

11000L/分

60%真空時の空気流量

10000L/分

最大真空度

92%

連続真空

60%

最大無負荷電力。

13.6 kW/18.4 HP

重さ

143kg

吸引ヘッド

7m

モロポンプ、スペイン製ポンプも入手可能



» 製品 詳細な紹介

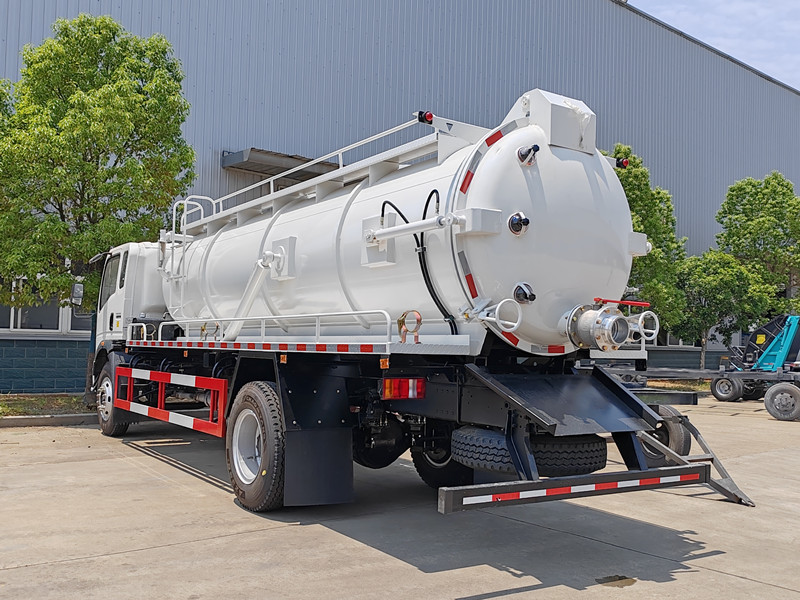

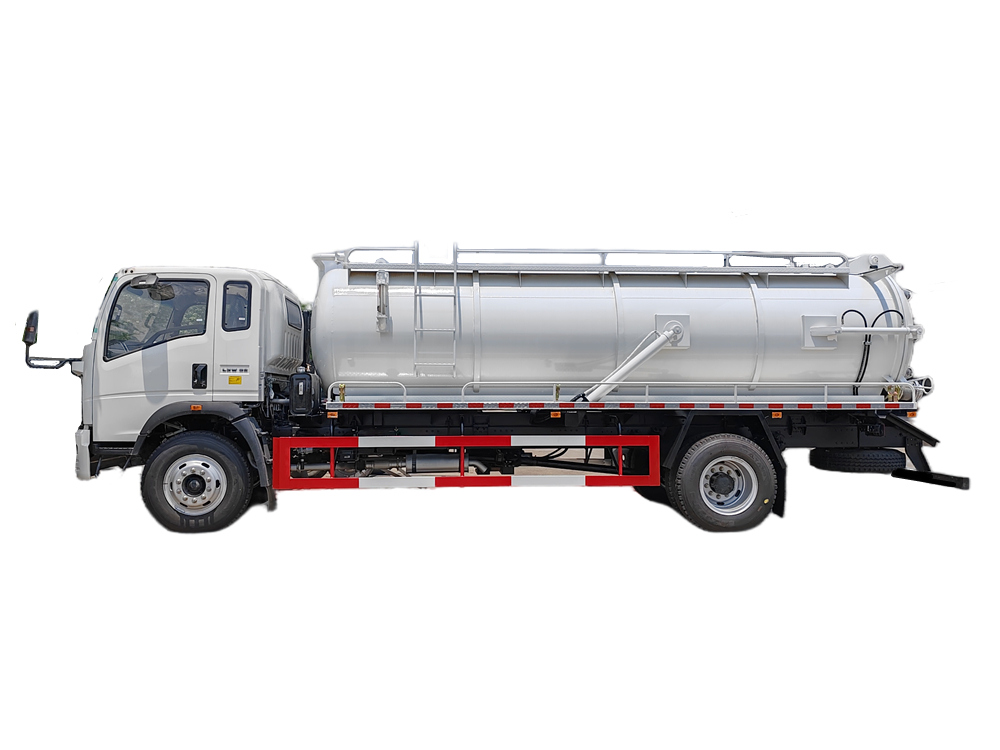

HOWO RHD 5CBM vacuum suction truck

コアパワートレインおよびシャシー構成

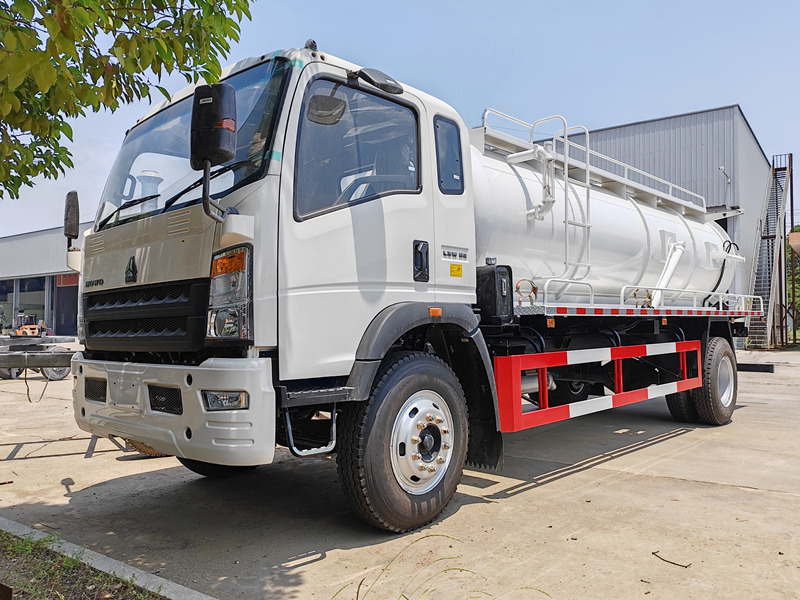

1. キャブとホイールベース

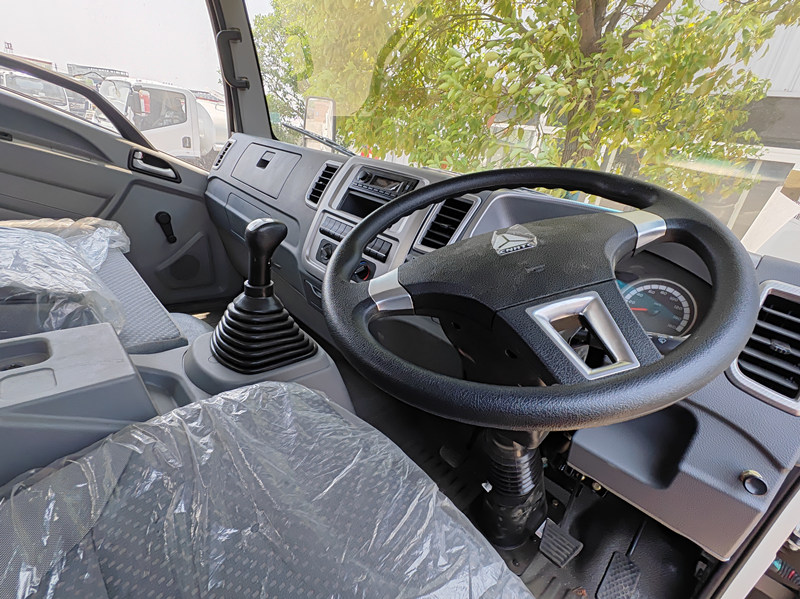

・HOWO Commander 2080列セミキャブは、広々とした室内空間と優れた視界を提供します。人間工学に基づいたシートと多機能ステアリングホイールを備え、快適性と操作性のバランスを実現しています。



・4200mmのホイールベースは、上部構造を安定的に支えます。



2. パワートレイン

• エンジン: 排気量3.8L、最高出力168馬力(125kW)、最大トルク600NmのCummins ISF3.8s3168直列4気筒ディーゼルエンジンを搭載し、中国VI排出ガス基準を満たしています。

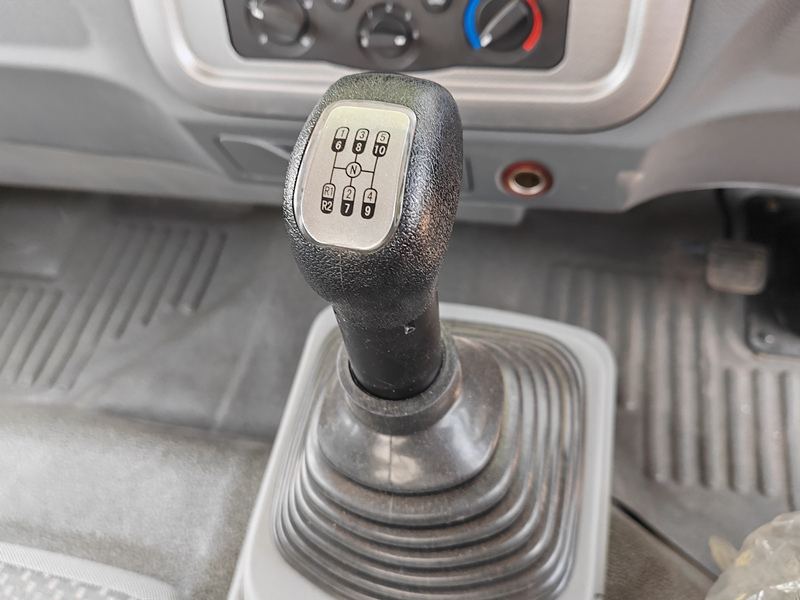

• 伝染 ; 感染: WLY6G70型6速マニュアルトランスミッションを搭載し、スムーズな変速と高い伝達効率を実現し、多様な運転条件に対応します。

HOWO RHD 5000 liters sewer vacuum truck

プロフェッショナルな上半身構成

1. 汚水吸引タンク

・材質と容量: このタンクは、容量5立方メートルで、Q235B炭素鋼を一体成形加工して製造されています。表面には、優れた耐食性を実現するために、防食サンドブラスト処理が施されています。



・真空システム: イタリアのJurop PN106D液封式真空ポンプを搭載し、最大11,000 L/minの排気速度と最大-0.092 MPaの真空度を誇ります。汚水、スラリー、固体粒子(直径)を迅速に吸引できます。 50 mm)により、類似製品と比較して動作効率が15%向上します。

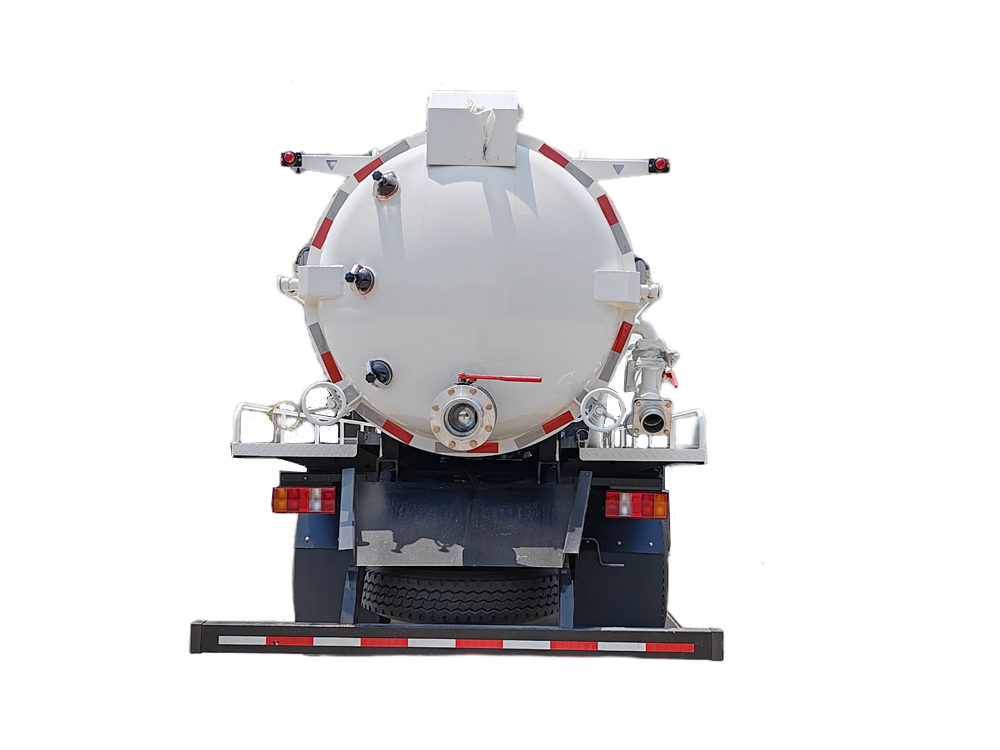

HOWO RHD septic tanker with JUROP PN106D pump

2. 機能コンポーネント

下水検査官: 両側の汚水窓により、タンク内の液面レベルをリアルタイムで確認でき、過負荷のリスクを防止します。

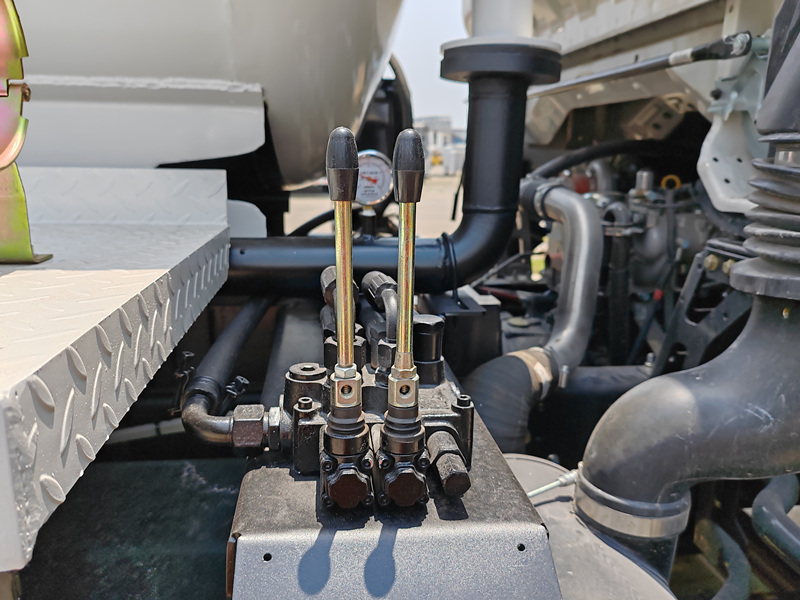

・運転制御システム: 一体型油圧制御バルブブロックにより、タンクの持ち上げやリアカバーの開閉などの動作をワンタッチで行うことができます。

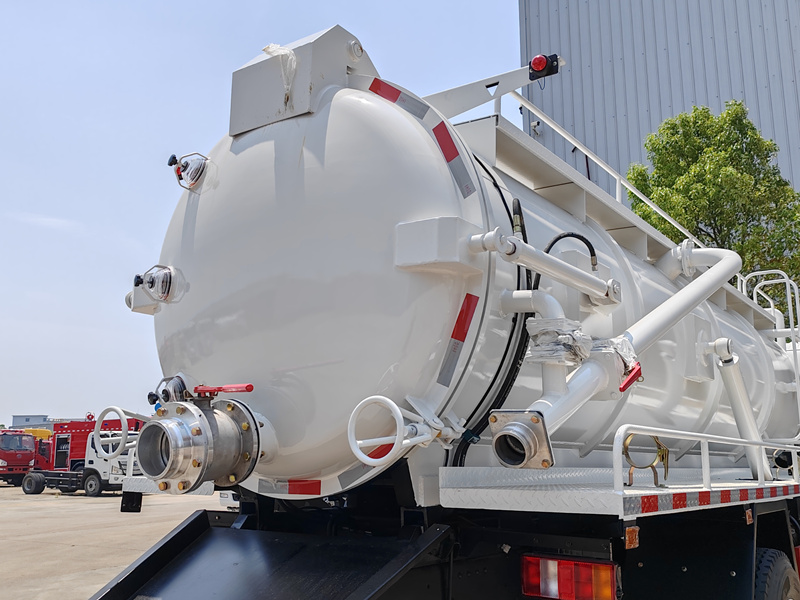

・排出システム: 後部にはDN200のクイックオープン排出バルブが設置されており、重力排出と真空補助排出の両方に対応し、残留物のない完全な排出を実現します。補助装置:標準装備のはしごおよび警告灯。細部までこだわった設計により、使いやすさが向上しています。

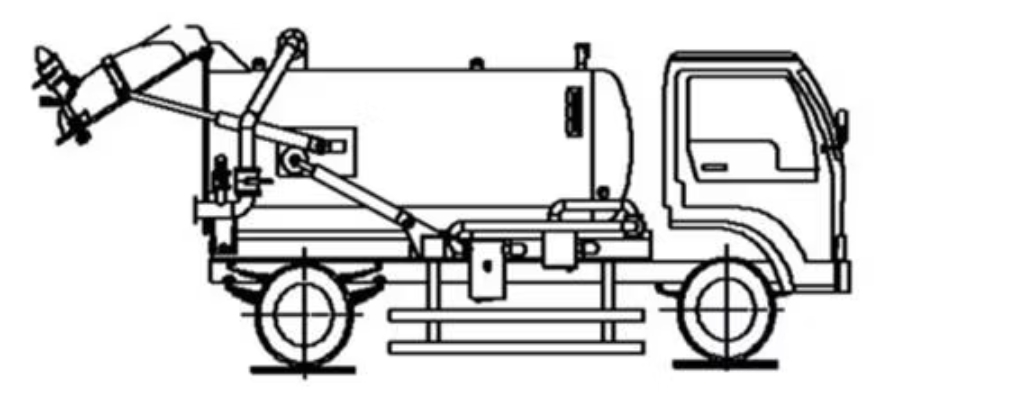

汚水吸引車の図面:

Drawing Of Sewage Suction Truck

後部ドアを開けてください。

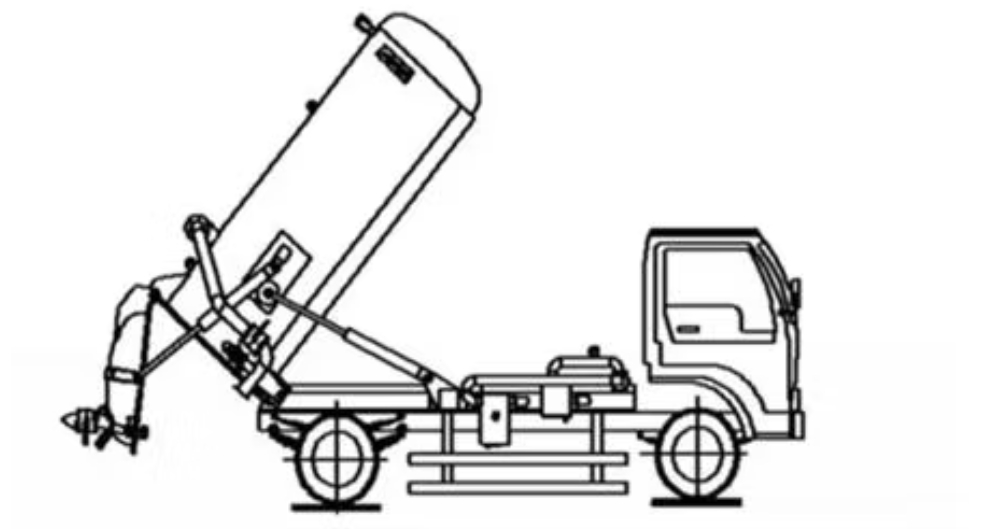

Drawing Of Sewage Suction Truck/ Vacuum Truck:U下水を投入する:

Unloading the sewage:



». 動作原理

1. 真空吸引の原理

・エンジンはジュロップ真空ポンプを高速で駆動し、タンク内に負圧(真空状態)を作り出す。

・外部からの廃水/スラリーは吸引パイプを通してタンク内に引き込まれます。液面レベルは過負荷を防ぐためにリアルタイムで監視されます。



2. 排出と清掃

・作業完了後、排水は重力または真空吸引を利用して、テールゲートのクイックオープンバルブを通して排出されます。

・タンク昇降機能により、残余廃棄物を完全に排出できます。



3. 油圧システムの協調

・油圧オイルタンクは制御弁に動力を供給し、タンクの昇降やリアカバーのシールなどの動作を可能にし、スムーズな操作プロセスを保証します。

  • HOWO 5CBM sewage cleaner truck
  • HOWO RHD septic tanker with JUROP PN106D pump

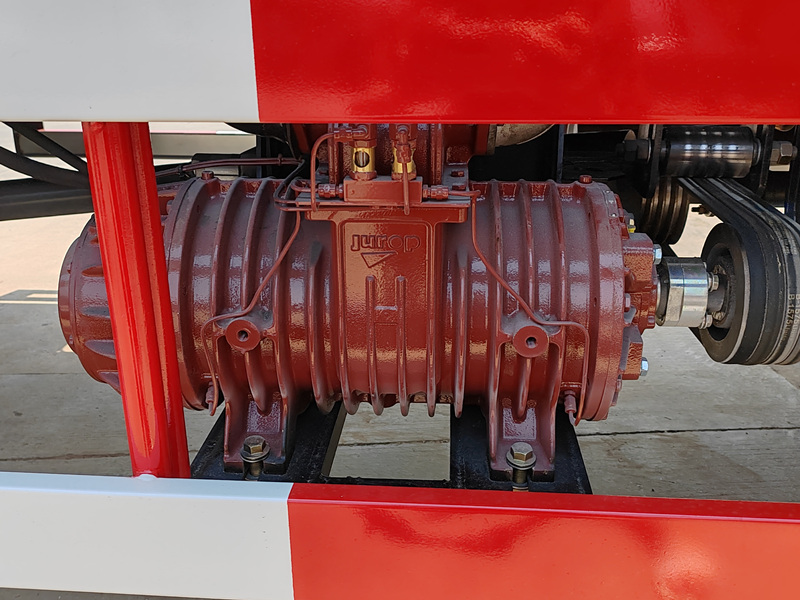

  • JUROP PN106D pump



»アプリケーションシナリオ

1. 市町村衛生

◇ 都市部の浄化槽、下水井戸、下水道を清掃し、下水管の詰まりを解消する。



◇ 道路の雨水排水口と排水管を定期的にメンテナンスし、浸水を防止する。



2. 産業および建設

◇ 工場の沈殿槽や産業廃水プールからの廃水汲み出しに適しており、化学工業や食品加工業などの産業に適しています。



◇ 建設現場の基礎ピットに溜まった水や泥を取り除き、安全な建設環境を確保する。



3. 緊急救助

◇ 洪水後の排水の汲み出しと汚泥の除去。



4. 農村環境保護

◇ 農場の糞尿収集と農村部の下水処理。

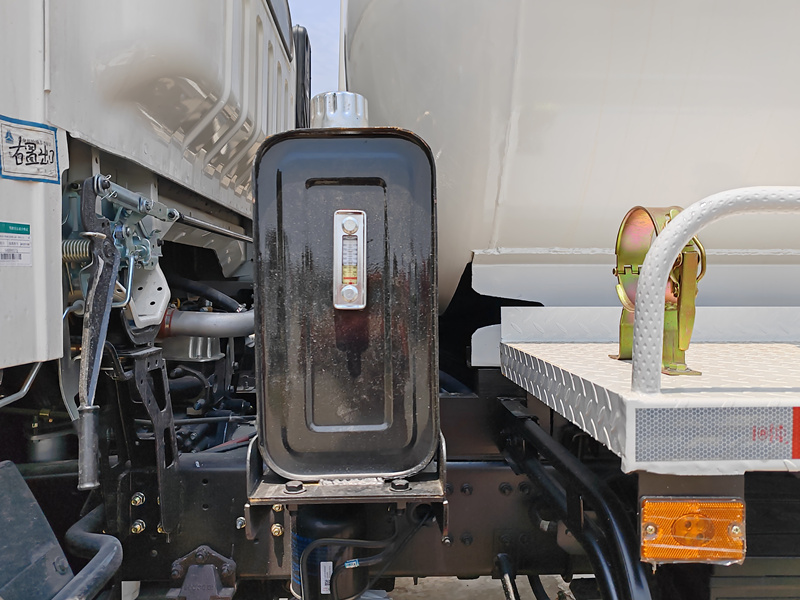

  • Hydraulic oil tank

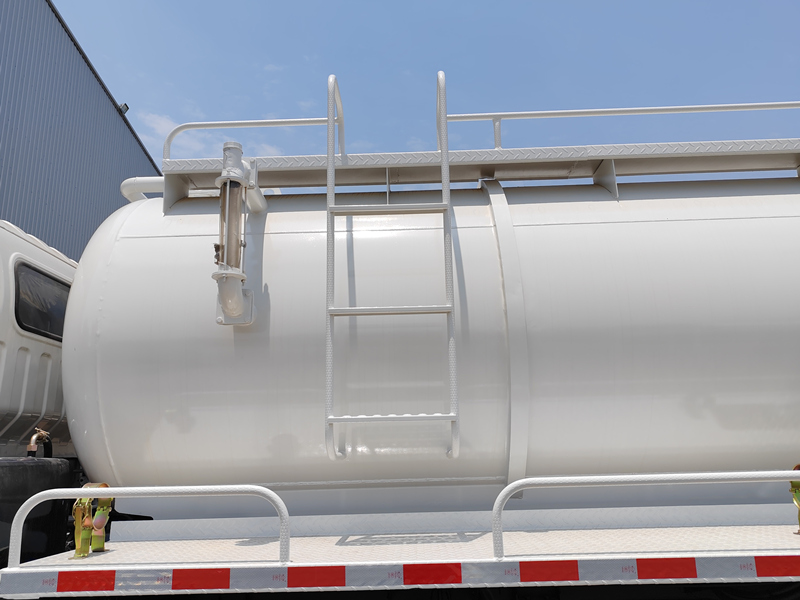

  • view window
  • discharge valve

CSトラックの5000平方メートルの作業場真空タンクローリー用。中国最高の真空トラックメーカー。当社は中国最高の清掃トラック工場であり、専門的な上部構造メーカーです。1983年に設立され、カスタマイズされたゴミ圧縮トラック、道路清掃トラック、汚水タンクトラック、クレーントラック、消防車、その他の特殊用途車両を専門としています。
