HOWO NXコンクリートミキサートラックの構造と動作原理

HOWO NXコンクリートミキサートラックは、HOWO NXシャーシをベースにした、建設、道路、橋梁、その他の土木工事におけるコンクリートの運搬と混合用に設計された特殊車両です。この車両は、HOWO NXシャーシと上部構造の2つの主要部分で構成されており、さらにシャーシシステム、油圧システム、混合ドラム、排出システム、洗浄システム、制御システム、ローラーシステム、充填システムの8つのシステムに細分化できます。

シャーシ	ハウオ NX 6×4
エンジン	WP12.400、400馬力、ディーゼルエンジン
ミキサードラムの音量	8立方メートル
材料	マンガン鋼Q355
給餌速度	3メートル以上3/分
放電速度	2メートル以上3/分
放電残留率	≤0.5%
水タンク容量	400リットル

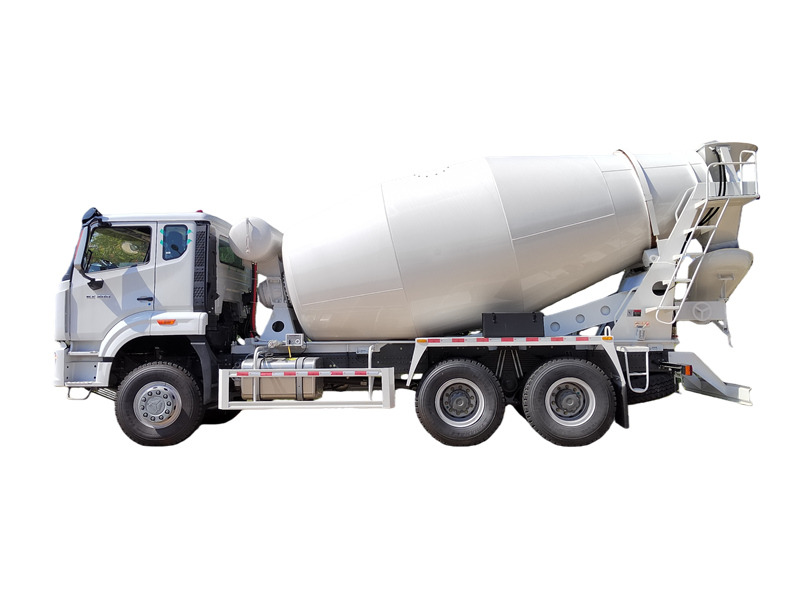

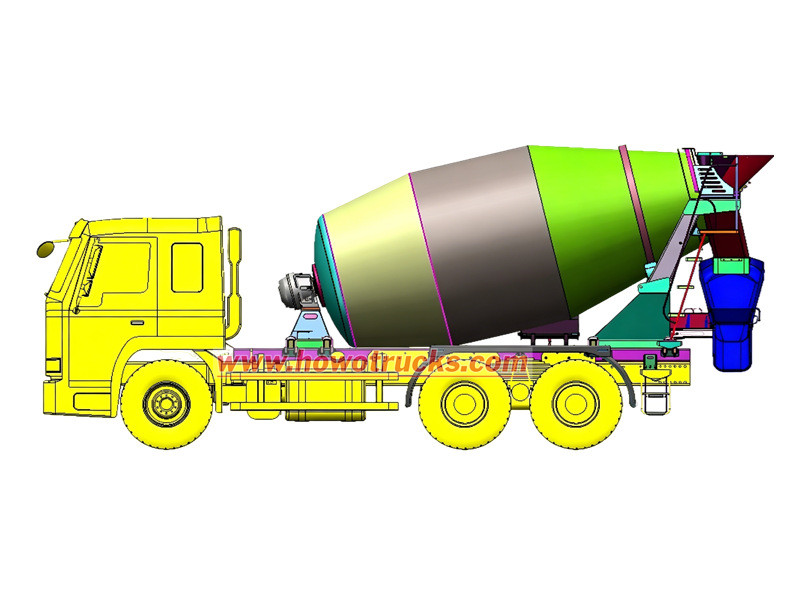

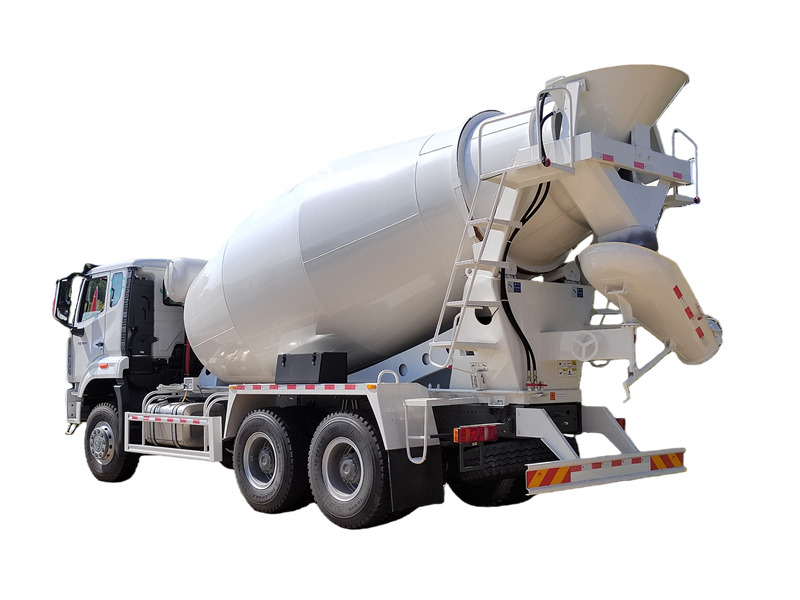

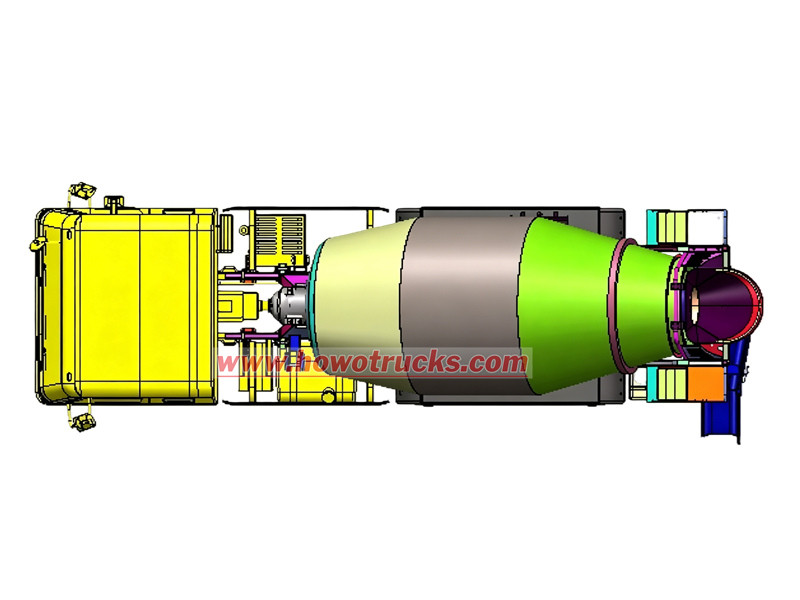

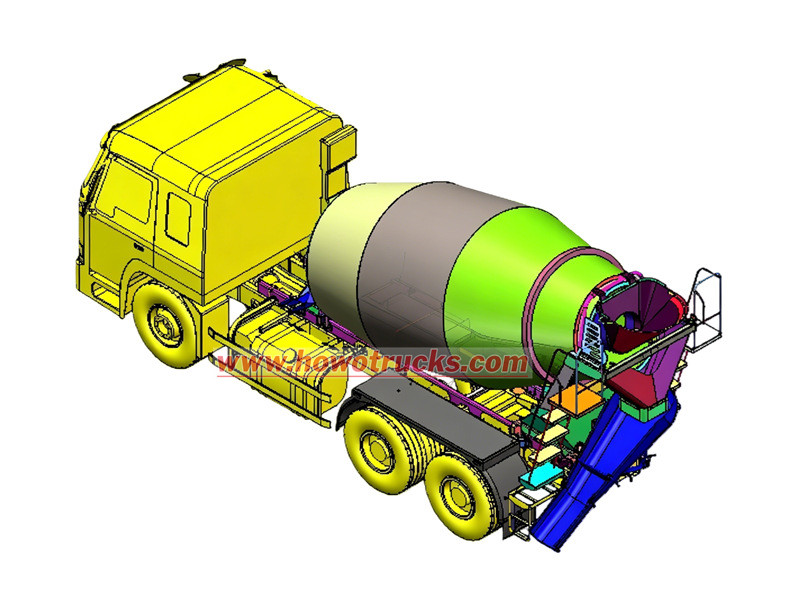

HOWO NXトランジットミキサートラックの図面

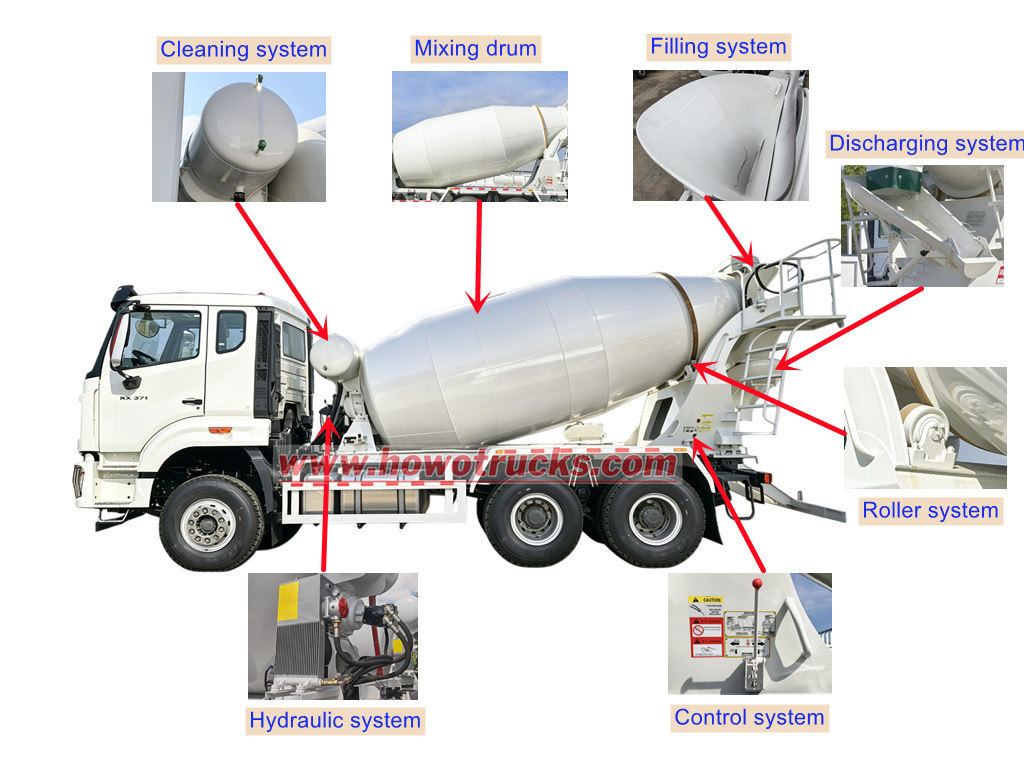

HOWOミキサートラックの各システムの主な機能

1. シャーシシステム： 車両の土台を形成し、コンクリートの運搬を担う。

2. 油圧システム： エンジンから動力を受け取り、それを油圧エネルギーに変換し、油圧モーターを介して機械エネルギーを出力して混合ドラムを駆動する。

3. ミキシングドラム： コンクリート貯蔵容器として機能し、内部のブレードが材料を混合・誘導することで、コンクリートの固化や分離を防ぐ上で重要な役割を果たします。

4. 排出システム： メイン排出シュートと補助排出シュート、およびロックロッドが含まれています。補助シュートはメインシュートの長さを延長し、荷降ろしを容易にします。

5. クリーニングシステム： 空気圧式給水システムを採用しています。加圧タンク、ガン、ホースから供給される加圧水が、充填ホッパー、混合ドラム、排出シュートを洗浄し、コンクリートの硬化や付着を防ぎます。

6. 制御システム： 制御装置、連結軸、フレキシブル軸、および連結機構で構成されています。混合ドラムの回転速度と回転方向を制御するために使用されます。

7. ローラーシステム： 混合ドラムの後部に位置し、サブフレームに接続されており、主にドラムを支える役割を担っている。

8. 充填システム： 充填ホッパーとその支持ブラケットで構成されています。ブラケットは、コンクリートの充填時の衝撃力を軽減するのに役立ちます。

HOWO NXトランジットミキサートラックの動作原理

● 混合機能： 走行中、PTOはエンジンの動力を油圧ポンプ、油圧モーター、減速機を介して混合ドラムに伝達し、1～3rpmの低速で回転させることで、コンクリートの均質性を確保し、分離を防ぎます。

●充填機能： 投入時、ミキシングドラムは毎分6～10回転という高速で回転します。コンクリートは投入システムを通してドラム内に入り、らせん状のブレードによってドラムの中央部と下部へと導かれます。

●放電機能： 排出時、ドラムは毎分3～14回転で逆回転する。コンクリートはブレードの螺旋状の作用によってドラムの開口部に向かって押し出され、排出シュートから排出される。

● クリーニング機能: ブレーキシステムからの空気リザーバーが水タンクを加圧します。加圧された水は、混合ドラム内部、投入口、および排出システムの洗浄に使用されます。
