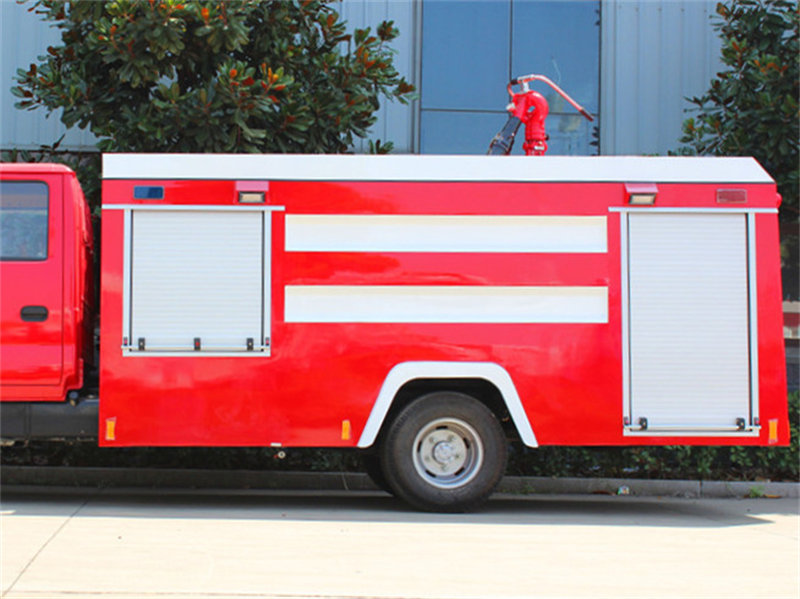

HOWO Sinotruk 泡消火車の構造原理

Sinotruk製小型トラックシャーシを搭載したプロ仕様の泡消火車として、このHowo製小型泡消火車は、精緻な製造工程、先進的なコア技術、科学的な構造設計、そして総合的な実用性により、都市消防、鉱工業、石油化学産業など、様々な場面における主要な緊急救助機器となっています。出力や消火効率から操作の容易さまで、このHowo製小型泡消火車のあらゆる技術パラメータは、実際の消防救助活動のニーズを完全に満たすよう厳密に改良されており、プロフェッショナリズムと信頼性のバランスが取れています。

⇒ 主な利点:

1. YC4E140-33エンジンを搭載し、定格出力は最大105kWで、強力かつ安定した電力出力を実現します。

2. CB10/40大気圧式消火ポンプを搭載。定格流量40L/s、定格圧力1.0MPa、最大吸込深度7m、呼び水時間≤35秒。

3. 水噴射範囲60m以上、泡噴射範囲48m以上、水平方向360°回転、および-35°～70度の垂直回転により、死角のない長距離消火活動が可能になります。

4. PH64リングポンプ式フォームプロポーショナーを搭載しており、混合比率は3%から6%の間で柔軟に調整可能で、最大混合流量は64L/sです。

5. 素早く密度の高い泡状の被覆層を形成し、被覆、冷却、窒息といった複数のメカニズムによって火災を抑制し、効果的に酸素を遮断する。

6. 追加の計器類やスイッチが制御盤に組み込まれており、圧力計、真空計、液面表示などがはっきりと見えるため、正確な操作が容易になります。

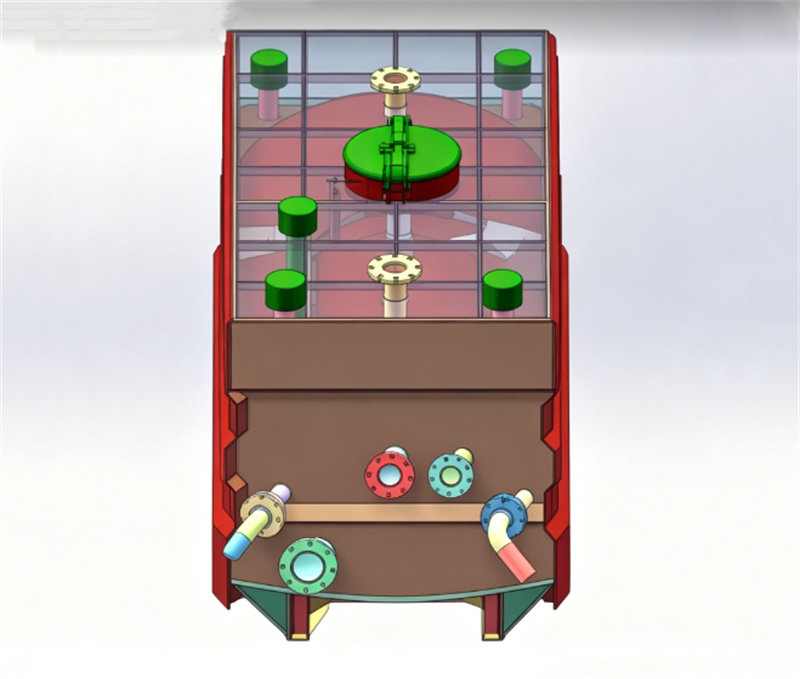

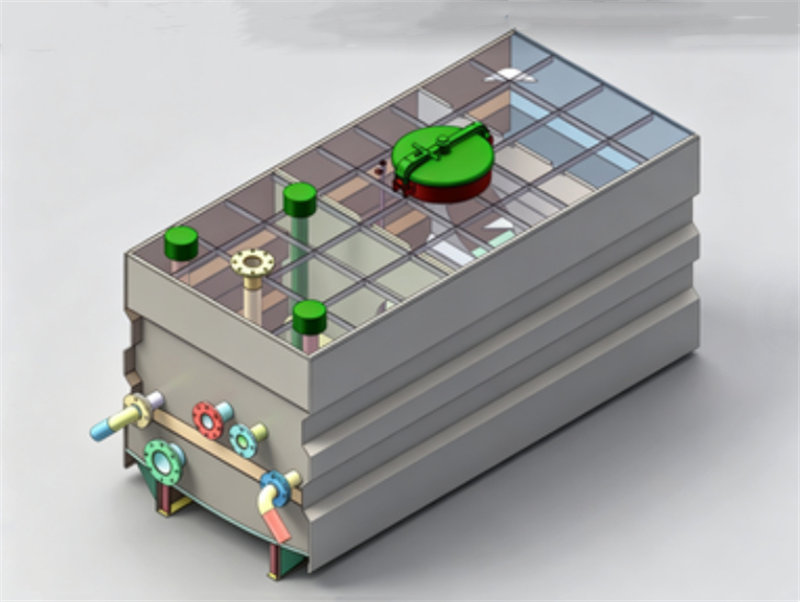

⇒ タンク本体：

✺総液体容量は4.0立方メートルで、3000リットルの水タンクと1000リットルの泡消火剤タンクが含まれます。

✺内部防錆処理を施した高品質の溶接鋼板製タンク。底板は厚さ4mm、側板とシール板は厚さ3mm、上板は厚さ3mmの炭素鋼チェッカープレートで、耐食性と構造強度をバランス良く兼ね備えています。

✺発泡タンクは高品質のステンレス鋼板で作られており、底板は厚さ4mm、側面およびシール板は厚さ3mm、上板には厚さ3mmのステンレス鋼製チェッカープレートが使用されており、発泡体の腐食を効果的に防止します。

✺タンクには、走行中の液体の揺れが車両の安定性に与える影響を軽減するための、揺れ防止バッフルが装備されている。

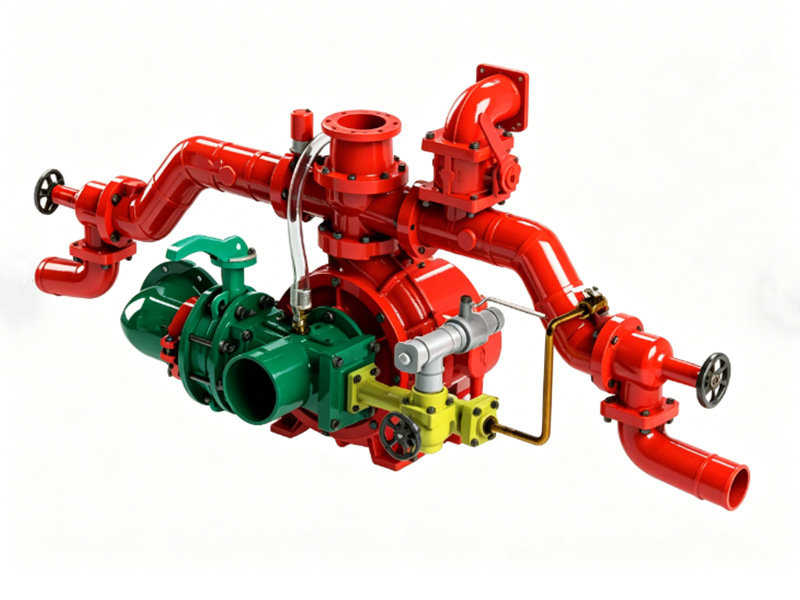

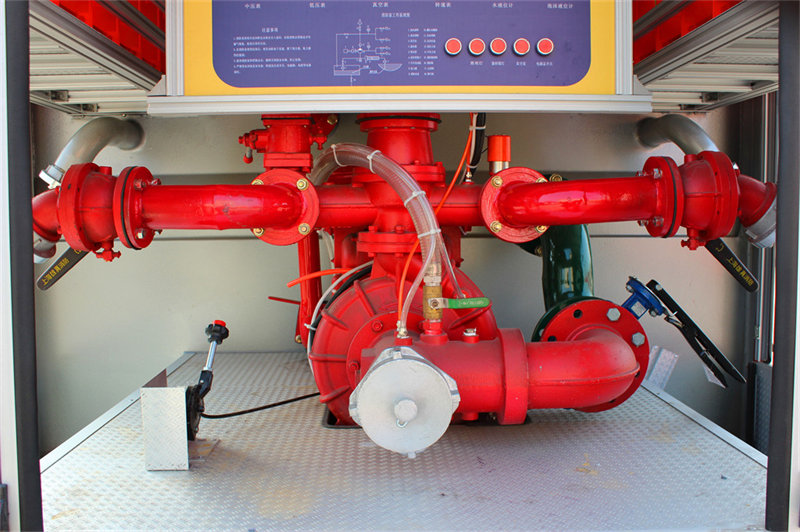

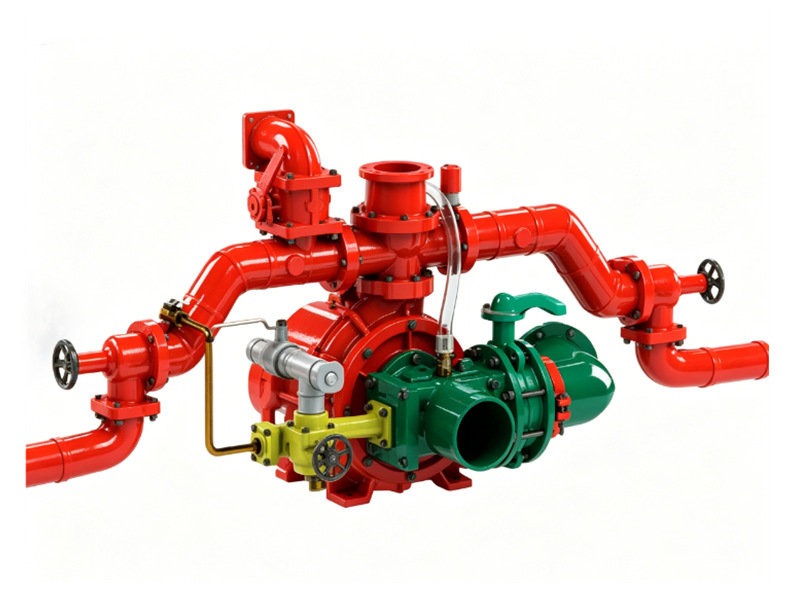

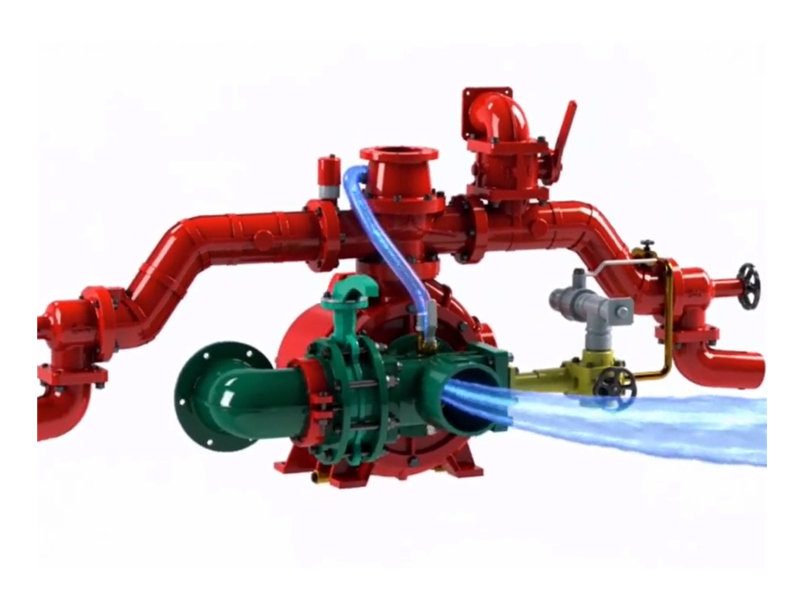

⇒ 消火ポンプ：

✺高流量、短いプライミング時間

✺ピストン式真空ポンプと背面取り付け設計を採用

✺迅速な起動と高いポンプ効率

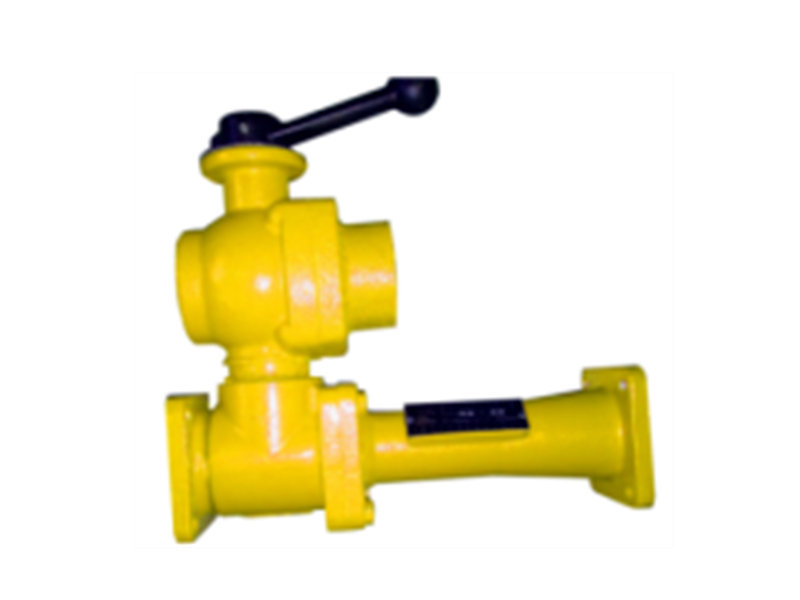

⇒ 泡混合ミキサー

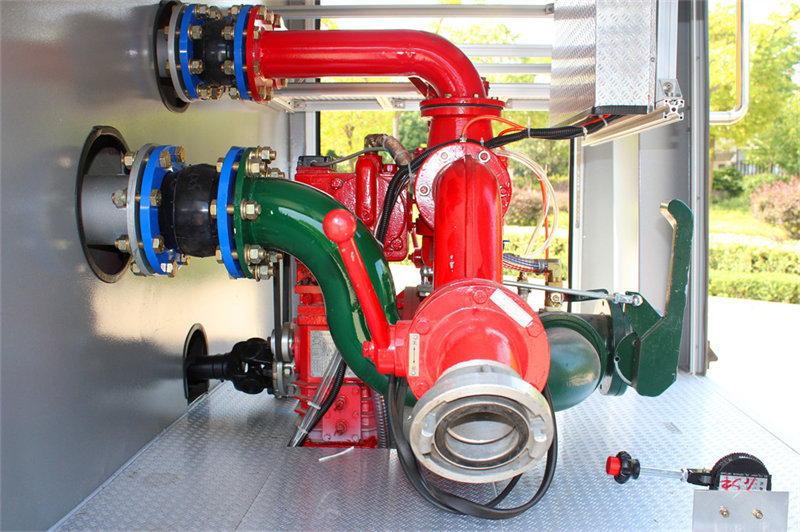

⇒ 配管システム設計

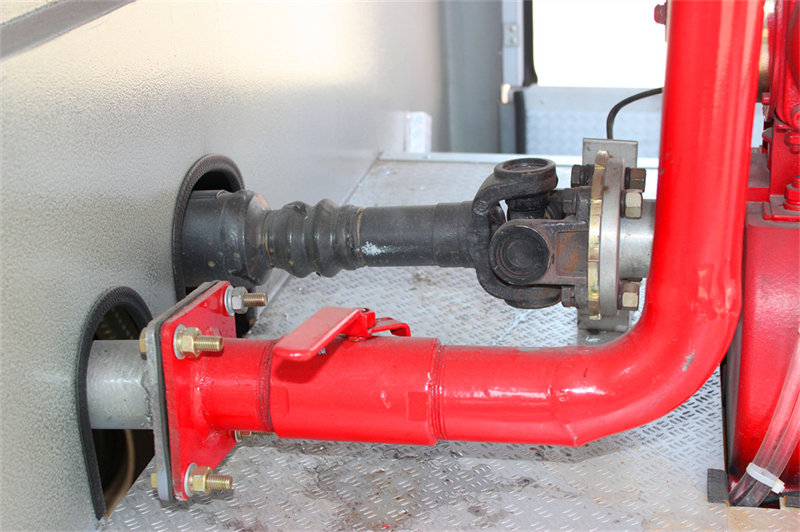

✺配管システムには継ぎ目のない鋼管が使用されており、各部品はフランジを介して接続されている。

✺優れた密閉性能と耐腐食性により、水と泡の漏れのない供給を保証します。

✺タンク出口パイプ、外部入口パイプ、出口パイプ、および注入パイプの配置は合理的である。

✺DN125タンク出口パイプには、確実な接続のために手動バタフライバルブとフレキシブルジョイントが装備されています。
