HOWO NXアスファルト散布トラックの操作手順を段階的に説明します。

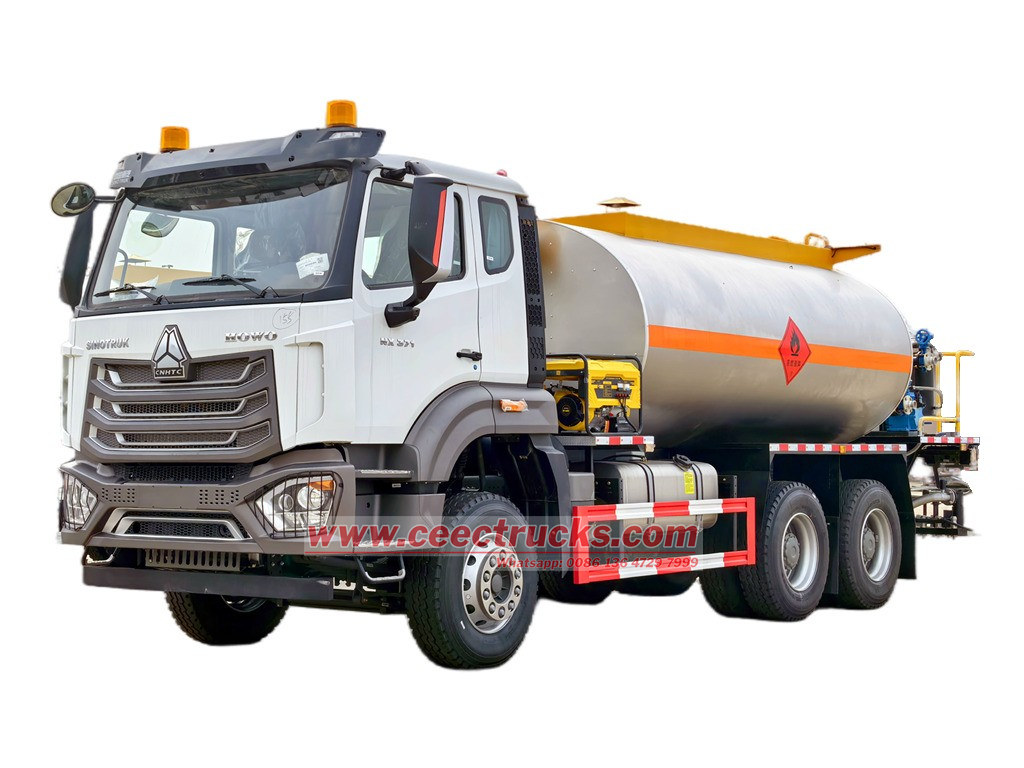

HOWO NX 15000L インテリジェントアスファルト散布トラックとは何ですか？

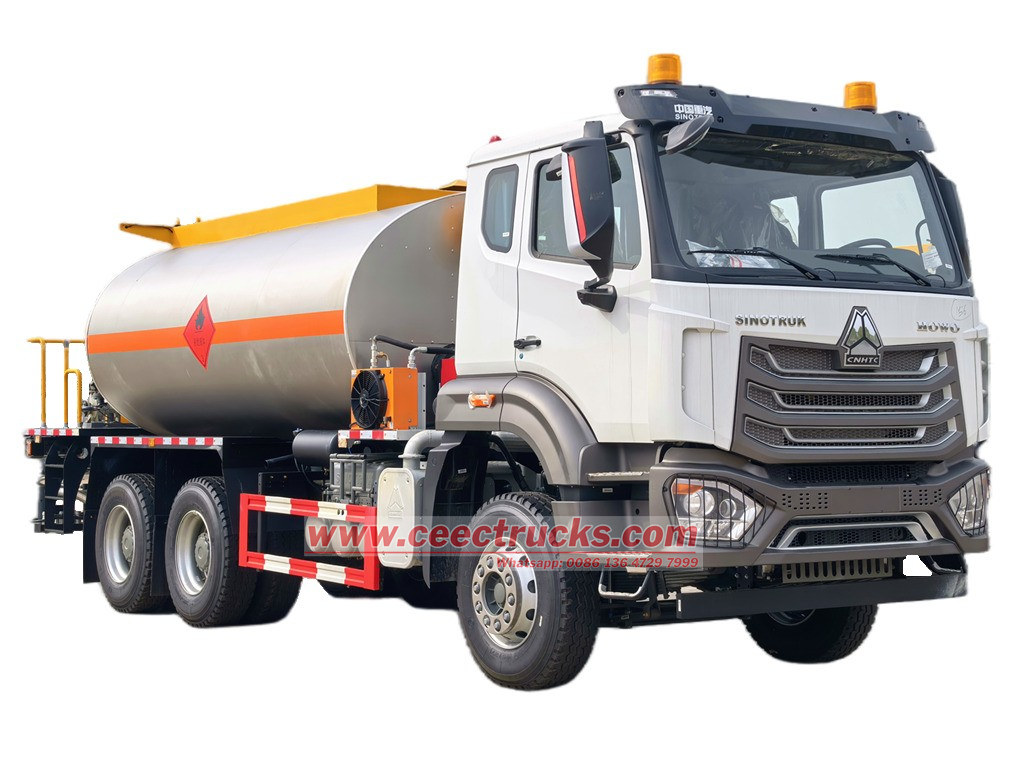

の シノトラック HOWO NX 6X4 アスファルト散布トラック 設計され、アフリカのナイジェリアに輸出されているこの車両は、ホイールベースが3800+1350mmで、371HP、9726ccの排出ガスを持つSinotruk WD615.47ディーゼルエンジン、前進10速、後進2速のHW19710ギアボックス、非常に低い燃料消費量と運転のしやすさ、15立方メートルのアスファルトタンク、RCB38/0.6-80Fインテリジェントアスファルトポンプ、河北熱油ポンプ、イタリア製G20バーナー、Lutian空気圧エンジンを装備しています。改質アスファルト、ホットミックスアスファルト、乳化アスファルト、その他のアスファルト媒体を積載できます。 HOWO NX 6x4 インテリジェントアスファルト散布車 高効率性、インテリジェンス、耐久性を兼ね備えているため、様々な道路建設シナリオに適しており、道路建設プロジェクトにおけるアスファルト散布作業に理想的な選択肢です。

名前	HOWO NXアスファルト販売業者
エンジン	WEICHAI WD615.47ディーゼルエンジン、371HP、9726cc
伝染 ; 感染	HW19710 マニュアルギアボックス
ホイールベース	3800+1350mm
タイヤ	12.00R20
キャビン	ハウオNX
ドライビングモデル	左ハンドル／右ハンドル
絵画	カスタマイズされたペイントとロゴ



上半身	アスファルトタンカーキット
容量	15000リットル
材料	高強度炭素鋼
アスファルトポンプ	RCB38/0.6-80F、インテリジェントタイプ、 流量 38m³/時 圧力 0.6MPa
暖房システム	G20 イタリア製リエッロディーゼルバーナー 発熱量 140～200kcal/時 暖房用燃料油 40-25-160
コントロール	キャビン内PLC制御ボックス 背面一体型コントロールボックス

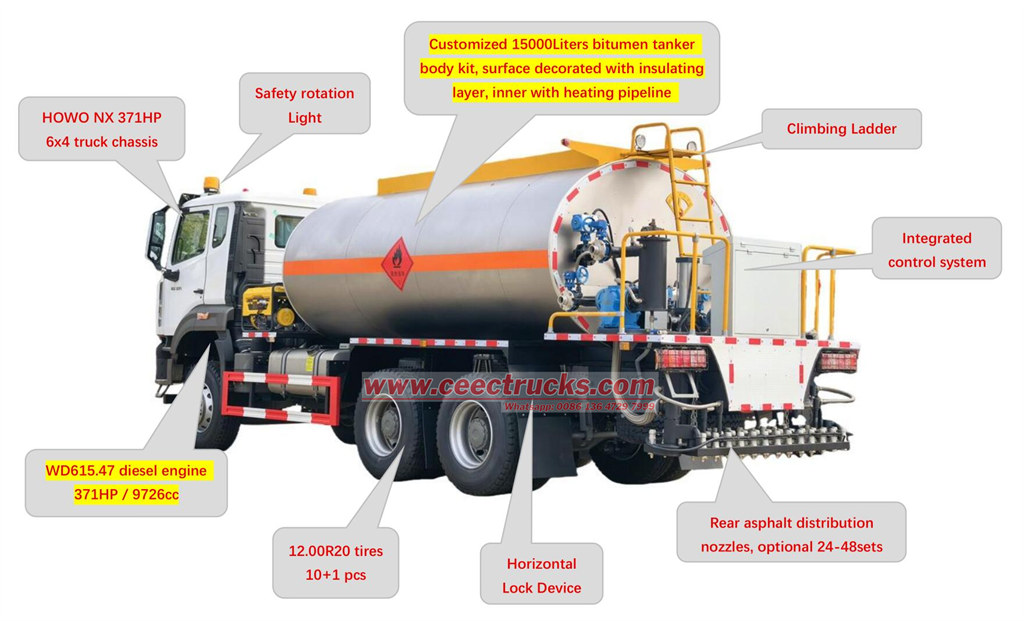

HOWO NXアスファルト散布トラックの主要構成部品は？

→ ドイツのインフィニオン社製チップを搭載したインテリジェント統合制御ユニット。

→ 一体型折りたたみジョイントを備えたスプレービーム。

→ パイプライン全体加熱；

→ 機能に基づいた噴霧開始技術。

→ 断続的な散布。

•

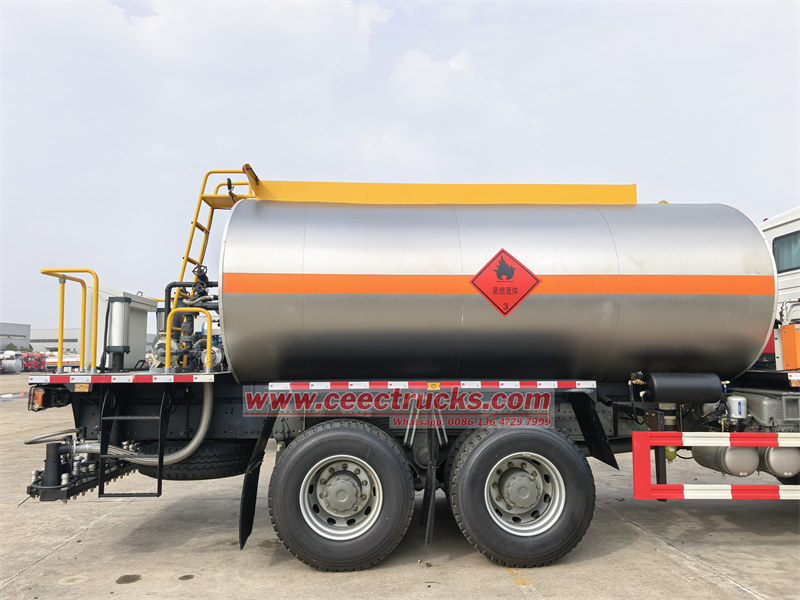

  HOWOアスファルト配送タンクトラックキット
•

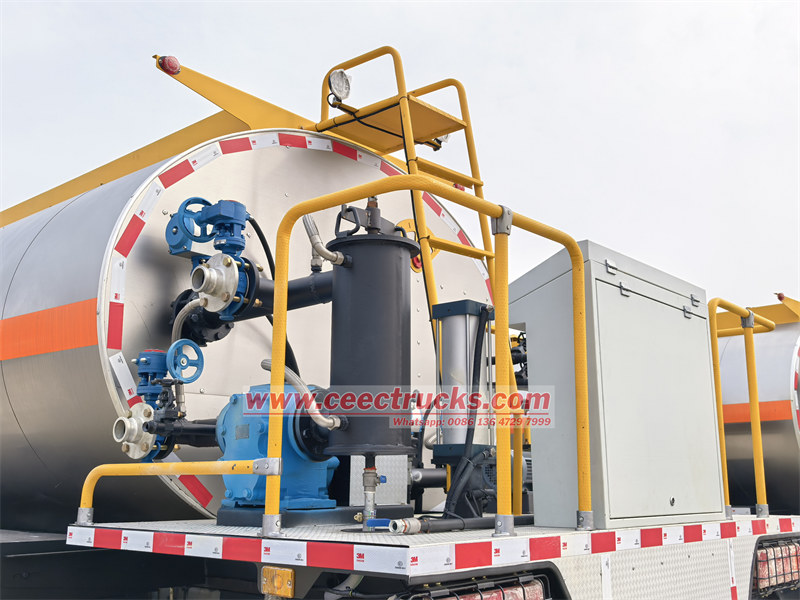

  必要な付属品を備えた後部プラットフォーム
•

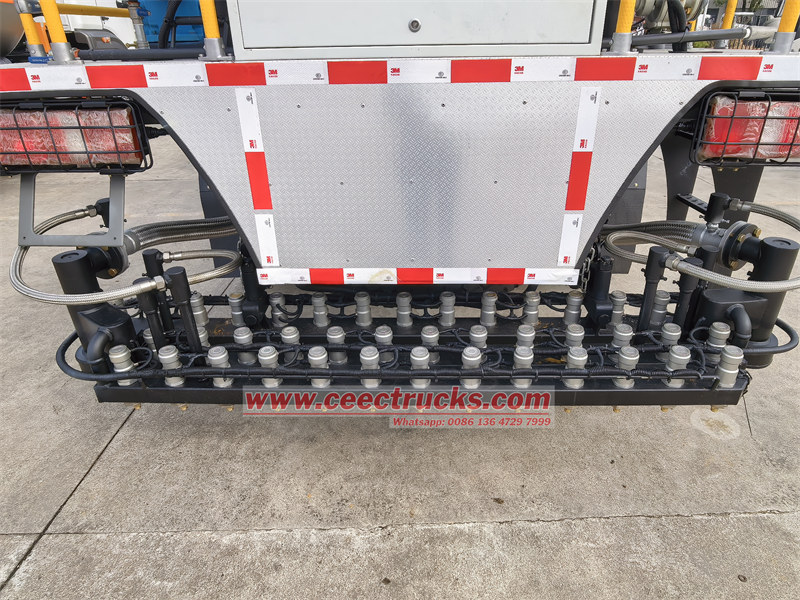

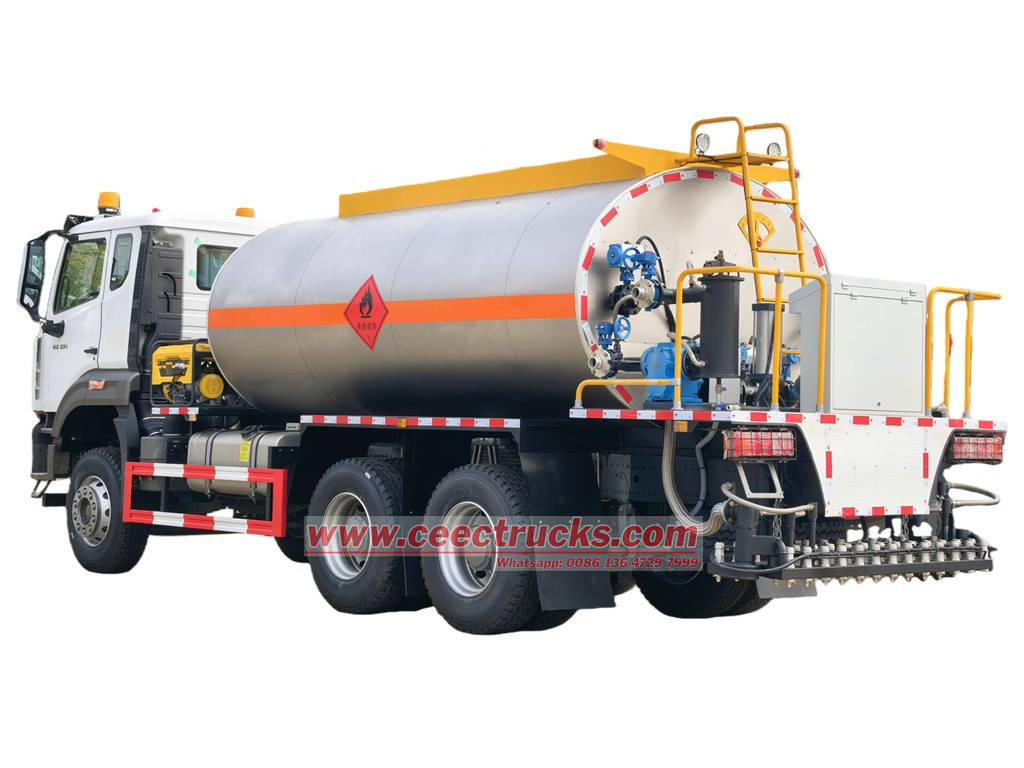

  後部噴霧ノズル付きアスファルト散布トラック

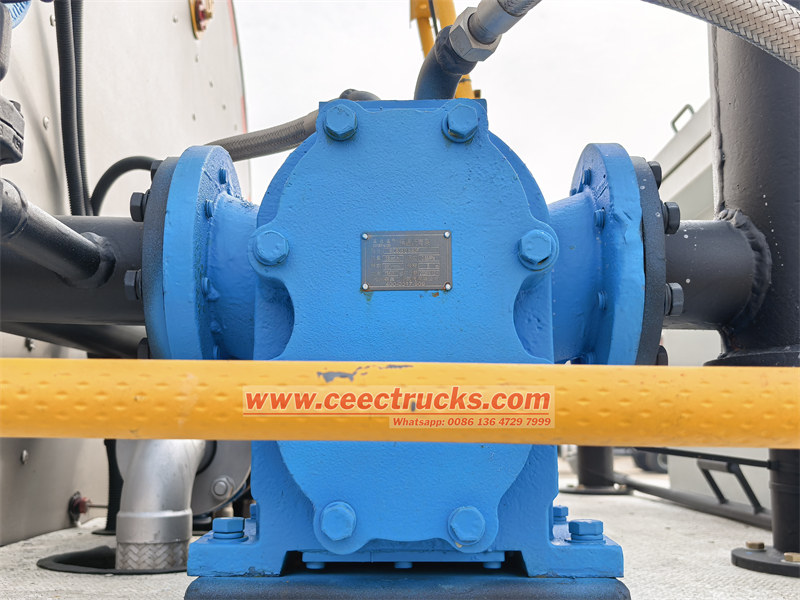

アスファルトポンプアセンブリ



型番：RCB38/0.6-80F

流量：38m³/時

圧力：0.6MPa

回転速度：960回転/分

吸引高さ：5m

電力：15kW

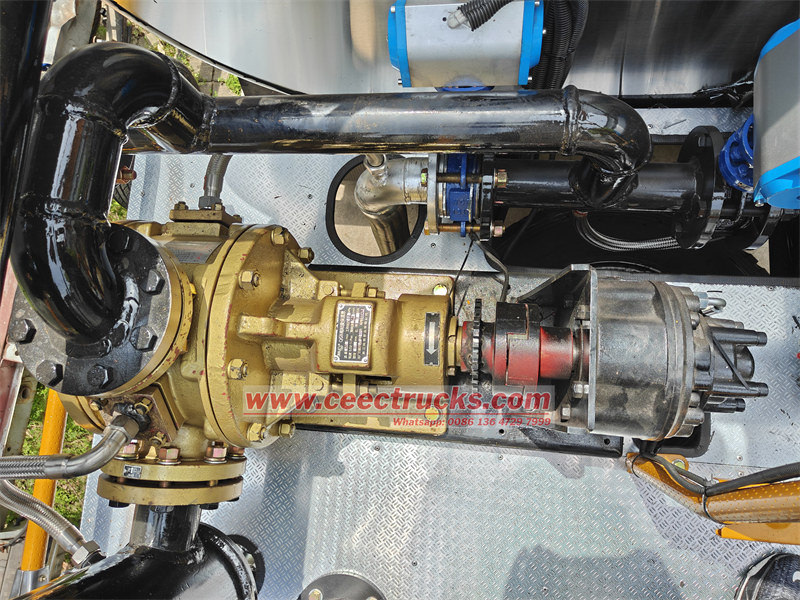

高粘度断熱ポンプ



モデル: QGB

流量：680L/分

作動圧力：0.8MPa

粘度：0.02～1.3パスカル

動作速度：584回転/分

パイプライン直径：80mm

電力:11kW



•

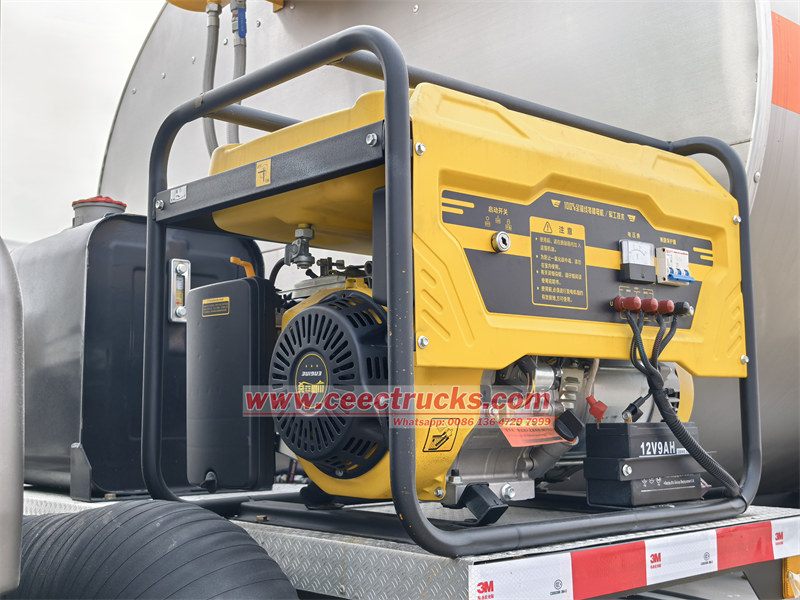

  発電機アセンブリ
•

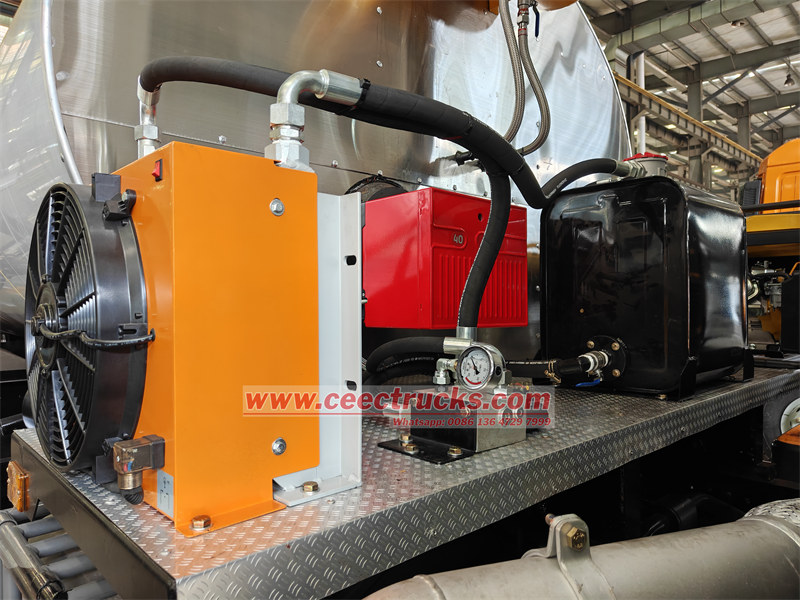

  G20 イタリア製リエッロディーゼルバーナー
•

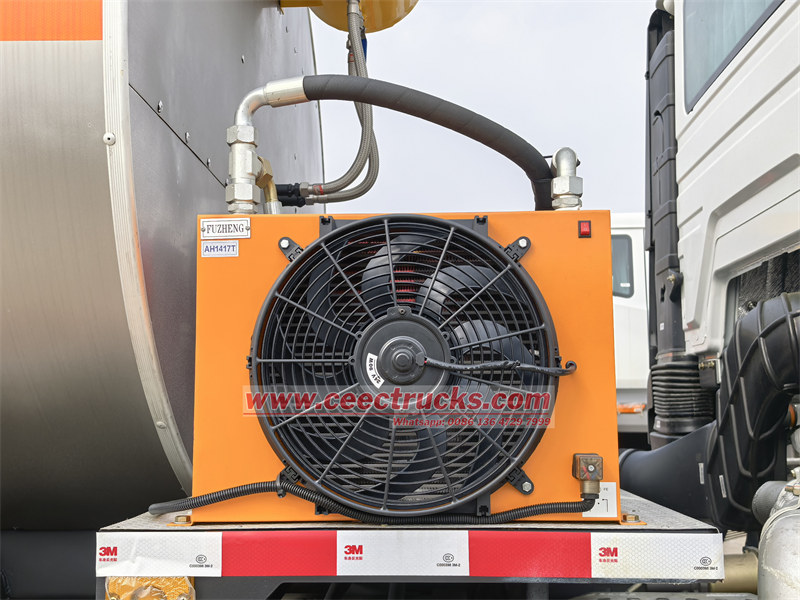

  ラジエーターアセンブリ





アスファルトタンカートラックは、HOWO 6x4 NXトラックシャーシをベースに設計・製造されており、内部タンカー、断熱材、ケーシング、バッフル、燃焼室、タンク内アスファルトパイプ、加熱装置、バーナー、オイルフィルター、容量計、インテリジェント制御ボックスで構成されています。以下に、アスファルト配送タンカーシステムとパイプラインの技術図面を示します。

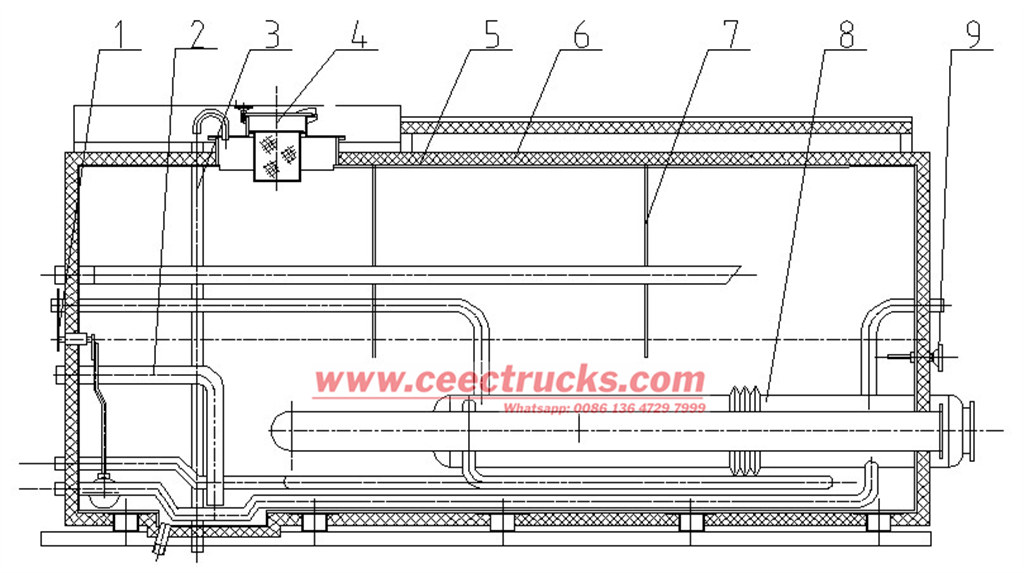

アスファルトタンカーの組み立て

1 ボリュームメーター、

2 オイル吸引パイプ、

3 オーバーフローパイプ、

4 オイルフィルター、

5 インナータンク、

6 断熱材、

7 バッフル、

8 燃焼室、

9 温度計

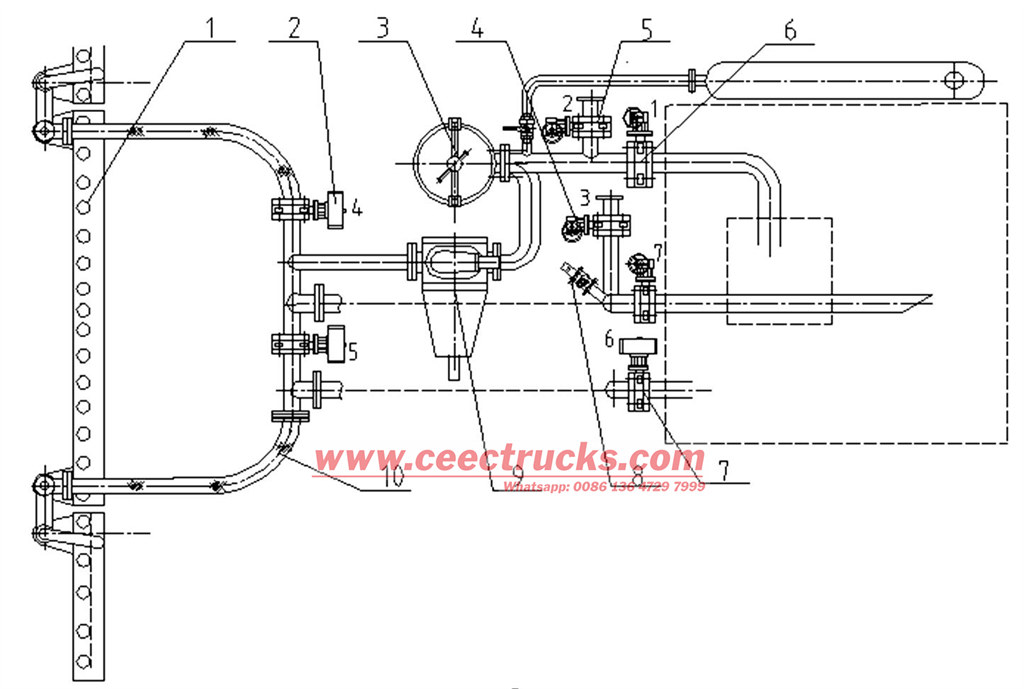

アスファルトポンプおよびパイプラインシステム



1 シリンダーノズルアセンブリ、2 オイル出口バルブ、3 フィルター、4 移送バルブ、5 自吸バルブ、6 オイル入口バルブ、7 空気圧オイル戻りバルブ、8 ハンドヘルドスプレーバーバルブ、9 アスファルトポンプ、10 ステンレス鋼ホース

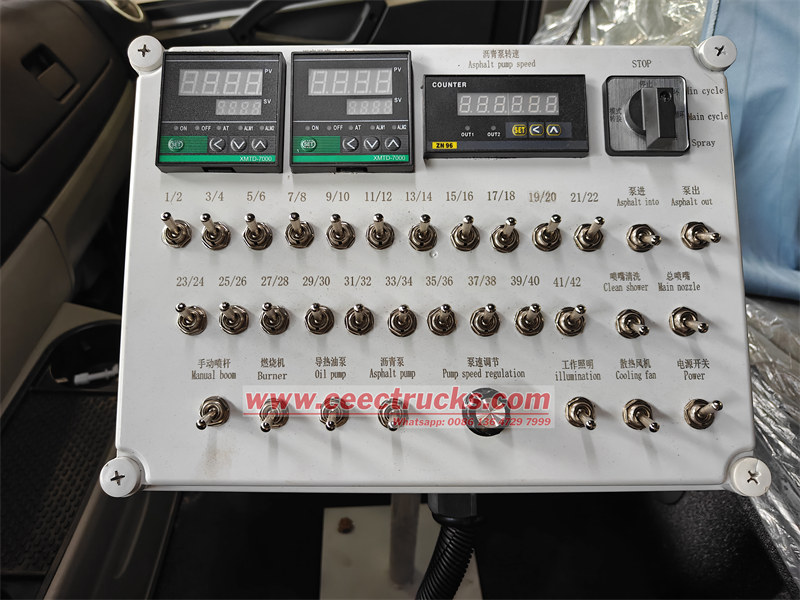

キャビン内のノズル操作用一体型コントロールボックス

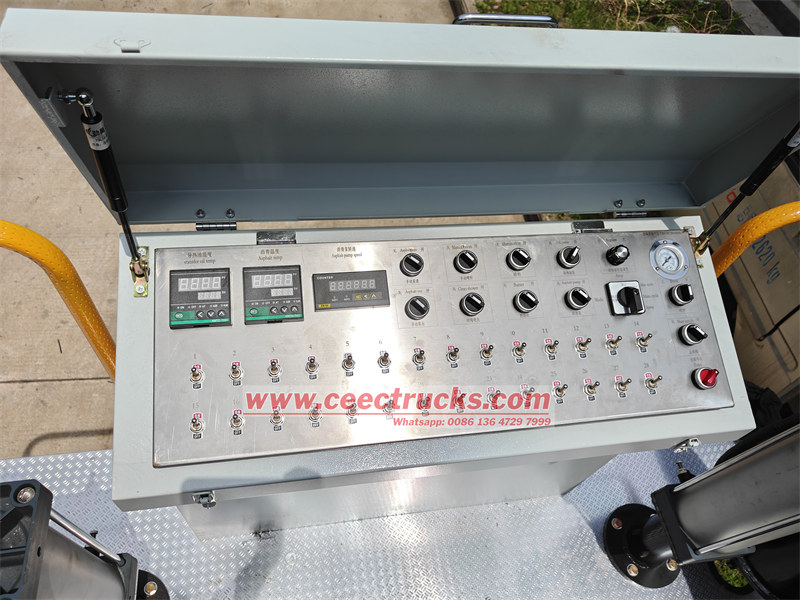

安全使用のため、プラットフォームに背面に取り付けられた一体型コントロールボックス
