HOWO TX 20000L 給水車の構造と機能の概要

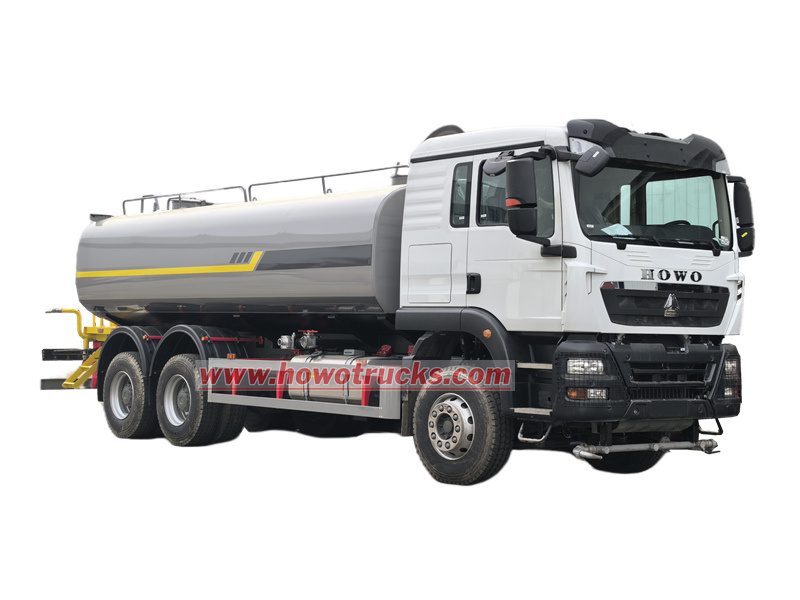

HOWO TX 20000L 給水車とは何ですか？

Howo TX 20,000L給水車は、HOWO TX 6×4シャーシをベースにした、容量20,000リットルの大型環境衛生車両です。強力なパワー、大容量タンク、高い信頼性を特長とし、市街地の道路洗浄、庭園灌漑、工業団地の粉塵抑制など、幅広い用途で活用されています。

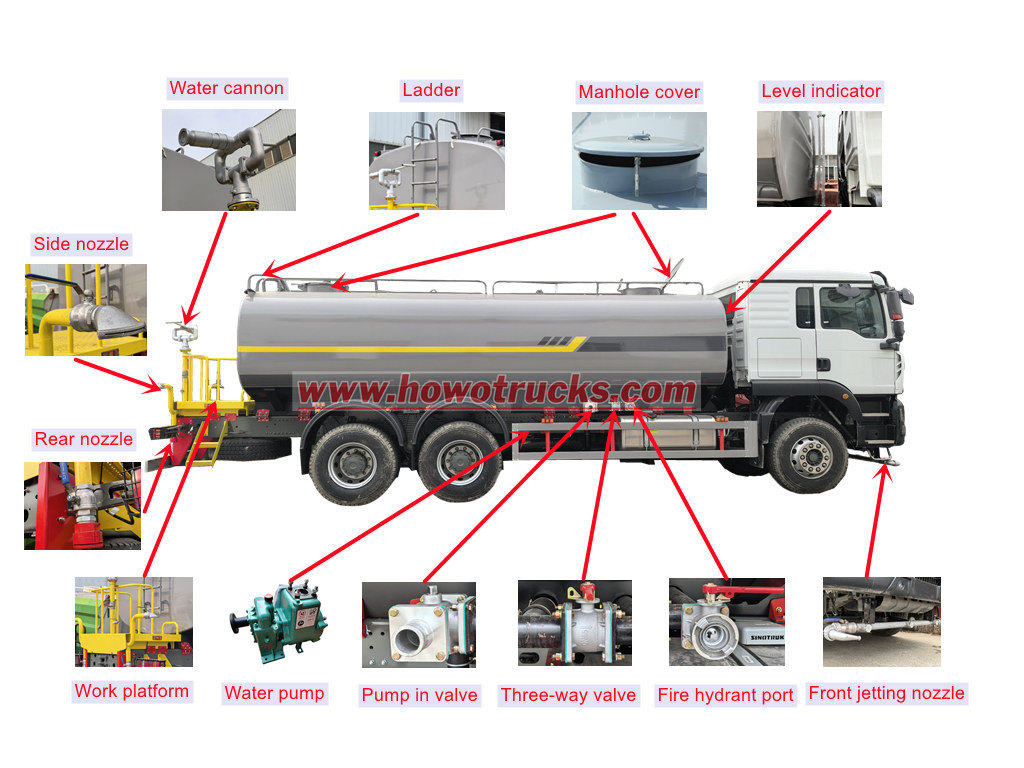

HOWO TX給水車の構造

の HOWO TX 20,000L 給水車 主にシャーシ、タンク、ポンプシステム、散水装置、および制御システムから構成される。

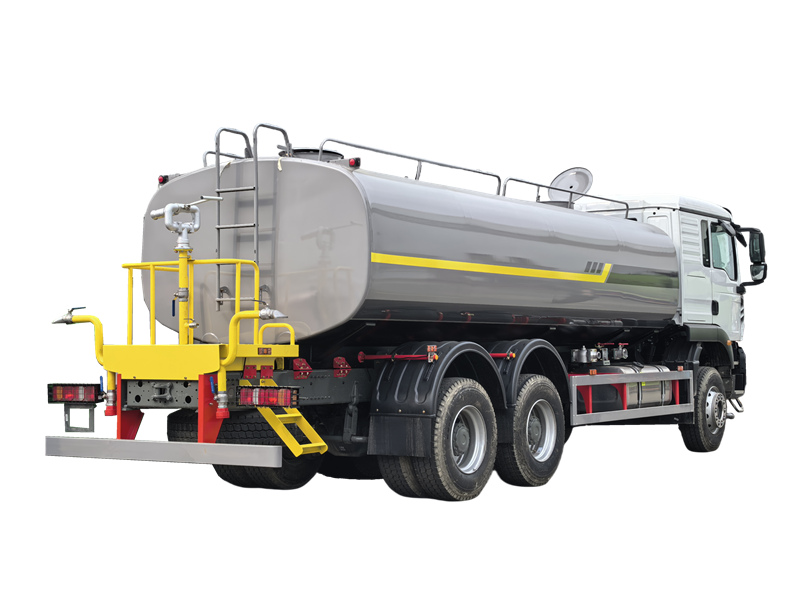

HOWO散水車の機能

・前面噴霧ノズル： 散水幅は14メートル以上で、8車線の双方向道路を洗浄することが可能です。

・後部噴霧ノズル： 道路の粉塵抑制に使用され、幅は14～18メートルです。

・側面噴射ノズル： 緑地帯の灌漑に適しています。

・高圧放水砲： 360°回転可能で、直線状の水流、霧、豪雨など、さまざまなパターンに合わせて調整でき、最大35メートルの範囲に対応します。

シャーシ	HOWO TX、6×4
エンジン	WP10.340E22、340馬力、ディーゼルエンジン
タンク容量	20000リットル
タンクの材質	炭素鋼
ウォーターポンプ	80QZ60/90、流量60m³/h
噴霧幅	14m以上
ウォーターキャノン射撃場	35m以上

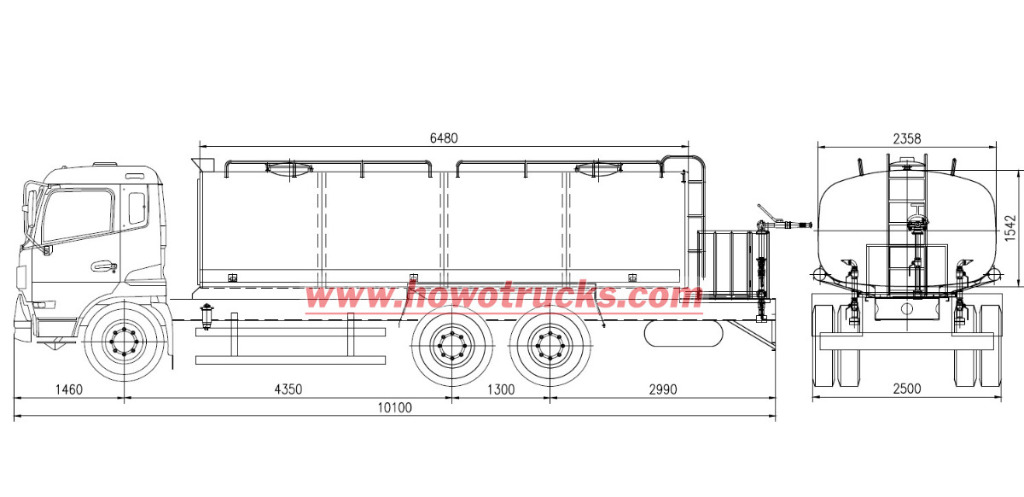

HOWO TX 6×4 給水タンクトラックの図面

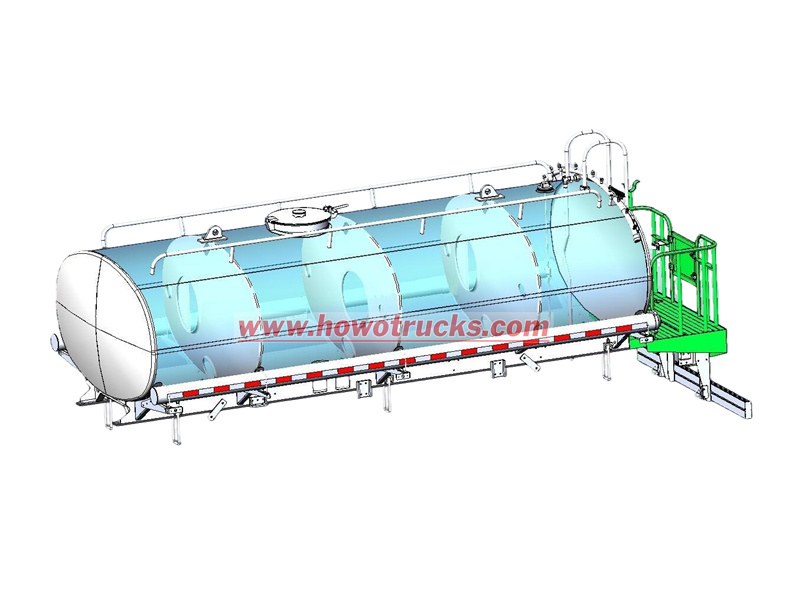

HOWO散水車のタンク設計

▲タンク容量： 有効容量20,000リットル。

▲ 材料と工程： タンク本体はQ235-B炭素鋼製で、厚さは4mm、端部カバーは5mm厚です。内部防食処理としてショットブラスト処理と無溶剤エポキシコーティングが施されており、高い耐食性と長寿命を実現しています。

▲バッフル設計： 走行中の液体のサージ衝撃を軽減するため、内部には2～3枚の防振バッフルが設置されている。
