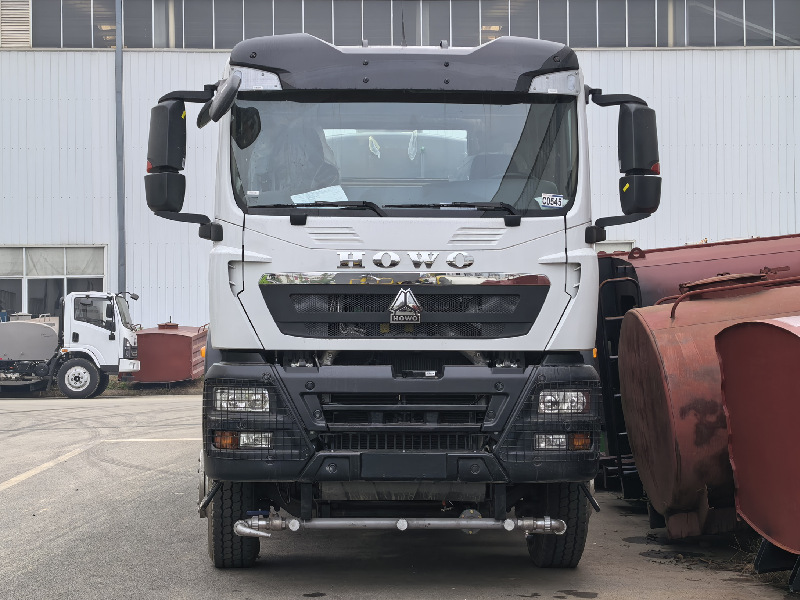

新設計・製造の HOWO TX 6×4 ウォーター ボウザー トラックは、アフリカ諸国に広く輸出されているヘビーデューティーなトラックです。きれいな水の輸送、散布、分配用に製造されており、フロント、ミドル、リアの散水用にウォーター ポンプと複数のパイプライン システムが搭載されています。また、リア プラットフォームにはウォーター キャノンを取り付けてウォーター ジェットを噴射することができ、主に道路の清掃と散水に使用されます。HOWO ウォーター スプリンクラー トラックには、効率的なエンジン出力 250KW および 340HP の WEICHAI WP10.340E22 モデルのディーゼル エンジンが搭載されており、排出ガスは EURO 2 規格に適合する 9726cc で、アフリカ市場に適しています。10 速前進、2 速後進の HW19710 マニュアル ギア ボックスは、WEICHAI ディーゼル エンジンとの黄金のパートナーであり、燃料消費量の削減と強力な出力を保証します。前後アクスルにはドイツMAN社の技術を採用。前軸の積載量は9000kg、後軸の積載量は16000kgで、より強力な積載を可能にするダブルアクスル仕様です。

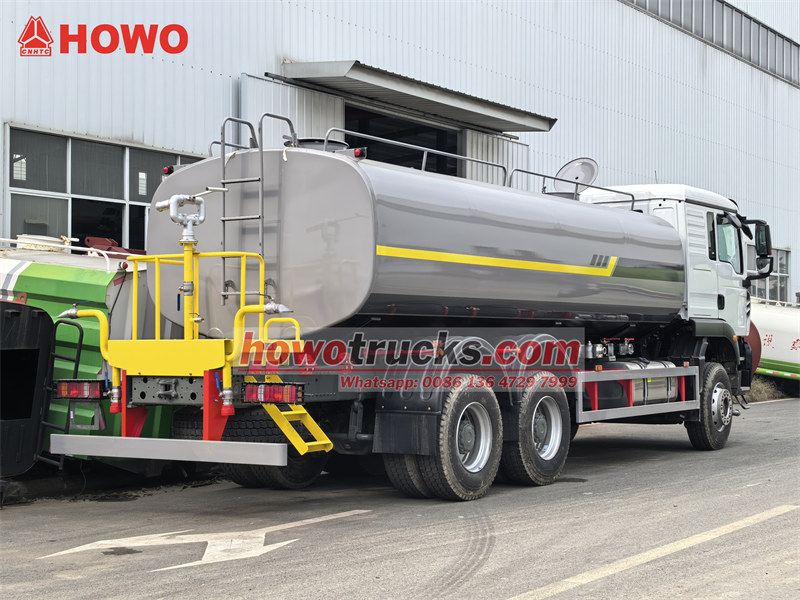

Howo 5800 ガロン散水車は、22000 リットルの楕円形水タンクを装備するようにカスタマイズされており、錆を防ぎ長寿命サービスを実現するために電気泳動塗装が施されています。効率的な作業のために HOWO TX シリーズ 6x4 モデルトラックシャーシに搭載されています。 HOWO 22cbm ウォーターワゴントラックは、フロント散水ジェットノズル、中央散水ノズル、リアプラットフォームノズルを装備し、22000 リットルの大容量水タンク、堅牢なウォーターポンプ 80QZB-60/90、耐腐食性ボディ構造により、強力な水性能、スムーズな操作、簡単な制御を保証します。このウォータートラックは、さまざまな地形や厳しい環境において、優れた生産性、安定した走行、および持続的な耐久性を実現するために、ヘビーデューティーな使用向けに設計されています。すべてが連携して、トラックを都市衛生プロジェクトに適したものにしています。

*シノトラック ハウオ6×4 散水タンクトラック

ハウオTX 22000リットル水 クッパ*

CS TRUCKSはトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。

※Ⅰ.製品の定義と設計：

製造元:CSトラック

製品の特徴

★ HOWO 6×4ヘビーデューティーTXシリーズトラックシャーシをベースに、WP10.340E32型340HPの強力なディーゼルエンジンを搭載。

★ HW19710 10速ギアボックス。WEICHAI製ディーゼルエンジンとの組み合わせで、燃費向上を実現します。

★ 12.00R20の幅広タイヤを装備しており、悪路走行に適しています。

★ 水タンク本体は高品質の炭素鋼製で、容量は最大22,000リットルです。

★中国トップブランドの流量の大きいウォーターポンプを搭載。

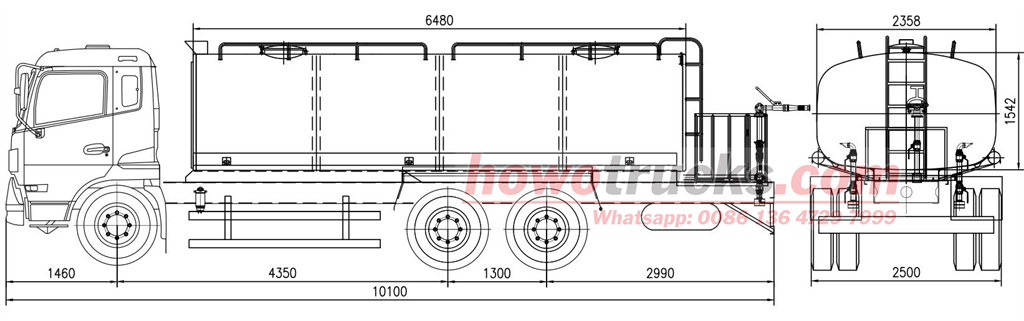

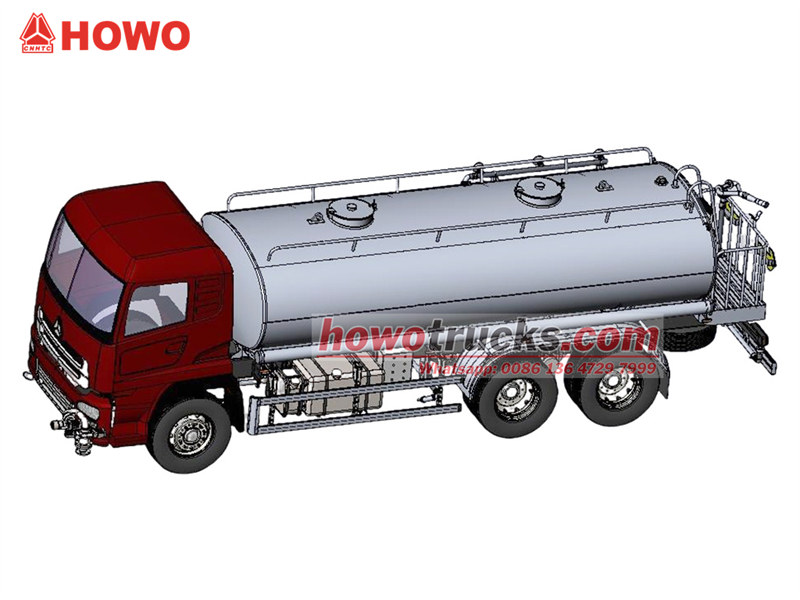

CS TRUCKS社製給水車の技術3D図面

CS TRUCKSが製造・輸出する給水車がお客様のご要望に確実に適合するよう、当社の研究開発部門の専門エンジニアが、ご要望のトラックシャーシに基づいて3D技術図面を作成し、お客様にご確認・承認いただいた上で、細部まで修正を加え、図面がお客様のニーズに100%合致するように仕上げ、生産を開始します。このプロセスにより、納期を大幅に短縮できます。

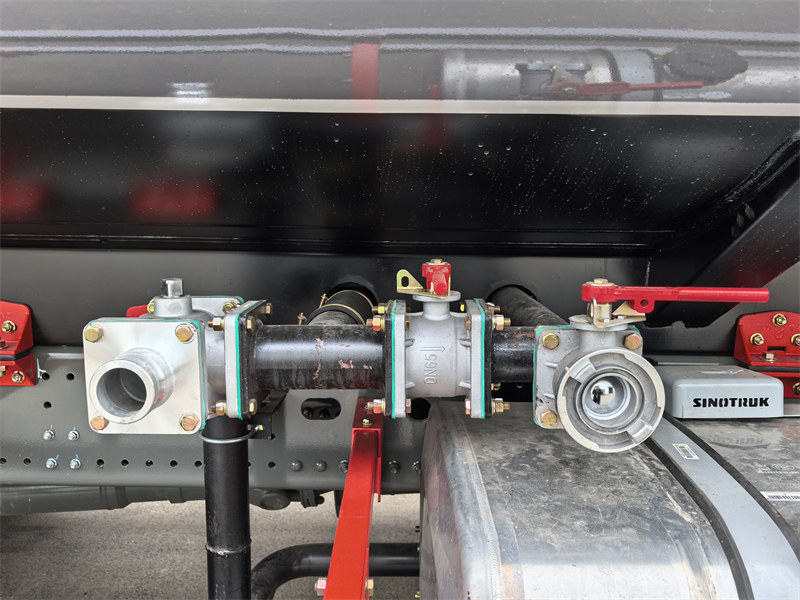

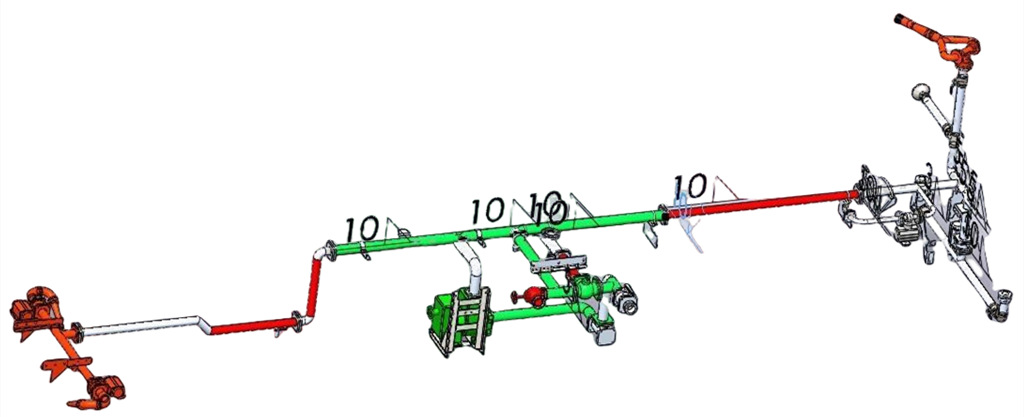

CS TRUCKS 給水車 トラック タンカー パイプラインシステム

給水車にとって、配管システムは人間の血管と同じくらい重要なものです。給水ポンプ、前部・中部・後部の噴霧ノズルと連携して、水噴射や噴霧といったあらゆる機能を実現します。



※ Ⅱ. HOWO 22CBM給水車の製品パラメータトラック:

※ Ⅲ. 製品の詳細と機能：

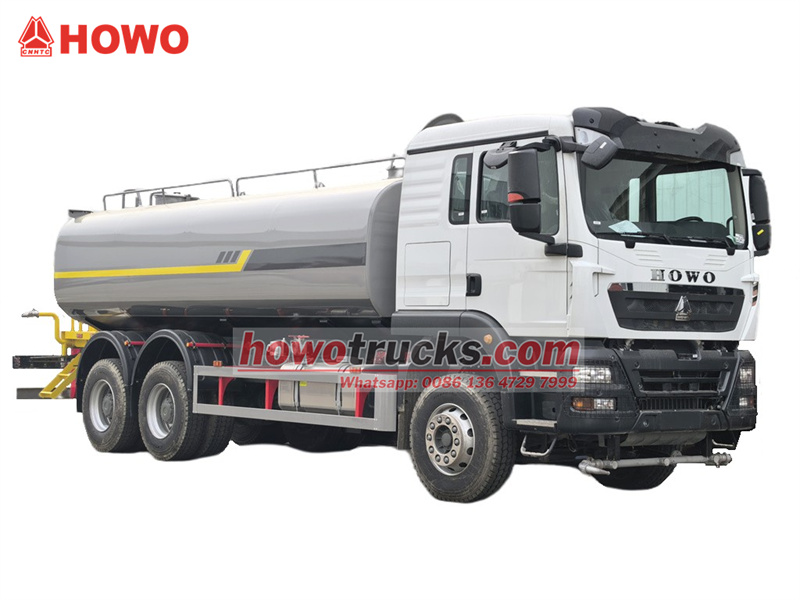

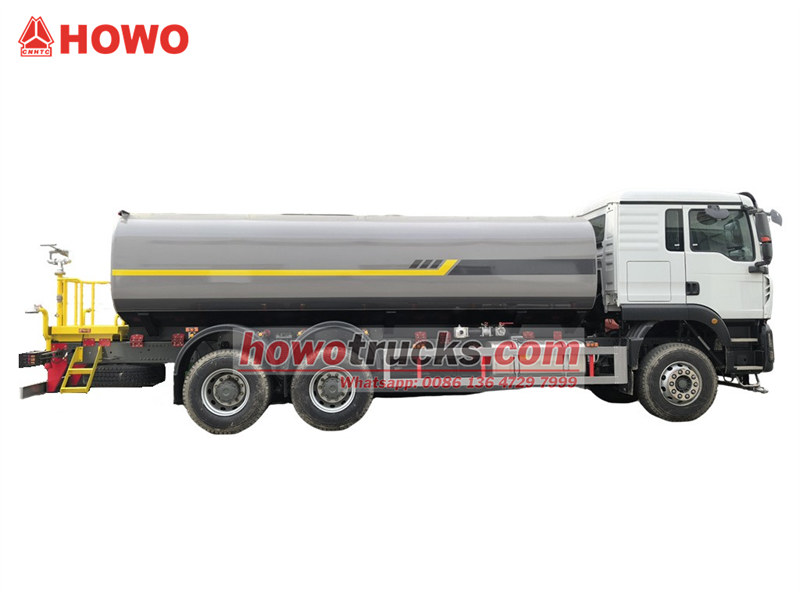

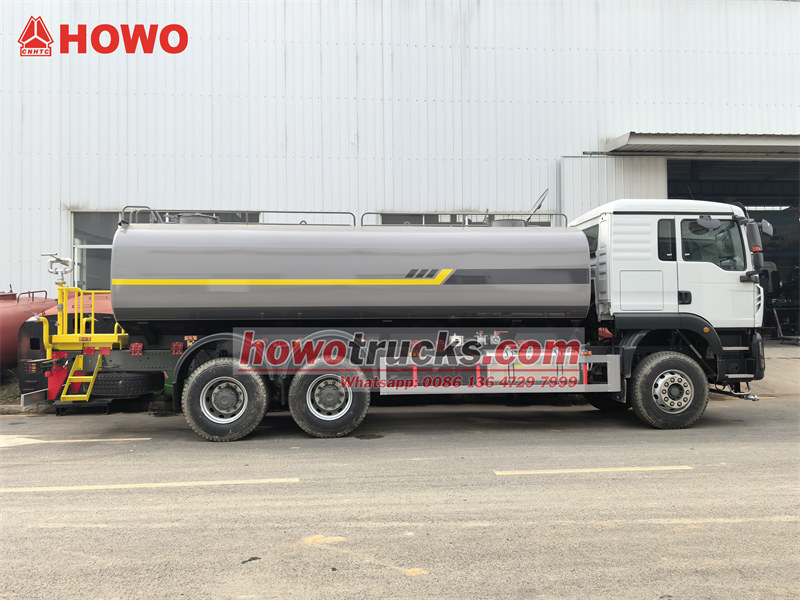

HOWO TXのトラックに搭載された給水車



Howo TXシリーズ給水車は、ハイレベルTXシリーズトラックシャーシをベースに、WEICHAI WP10.340E22型340馬力エンジンを搭載し、HW19710マニュアルトランスミッションギアボックスと組み合わせることで、安定した出力と優れた燃費を実現しています。フロントアクスル容量は9000kg、リアダブルアクスル容量は16000kg+16000kgです。総車両重量25トンの積載能力を備え、22,000リットルの大型給水タンク車の積載および輸送に非常に強力です。

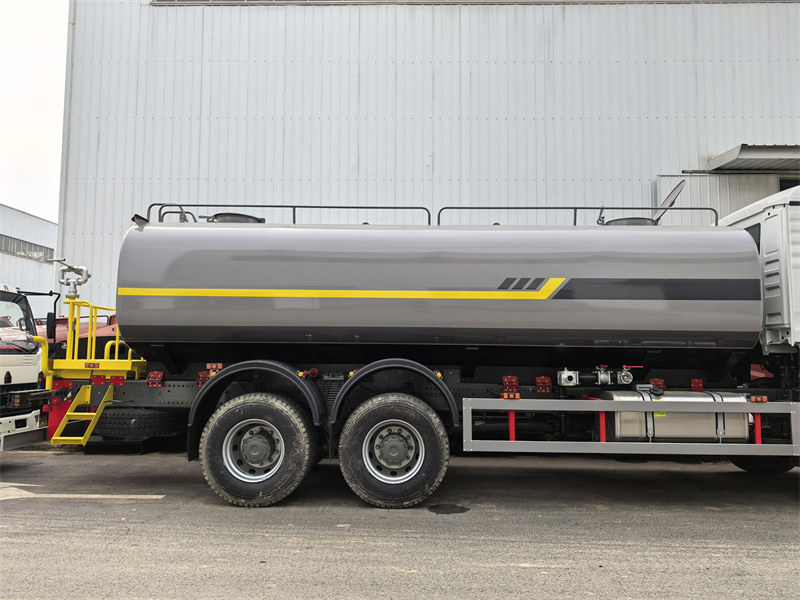

22000L散水タンク車と後部プラットフォーム



給水車の車体は、一連の自動溶接工程を経て製造され、最大容量5800ガロンの楕円形の給水タンクが搭載されています。後部にはプラットフォームと高所放水砲が装備されており、放水噴射に使用できます。また、消火活動にも使用可能です。さらに、植物への散水、道路清掃、粉塵抑制用の4セットの散水ノズルも装備されています。

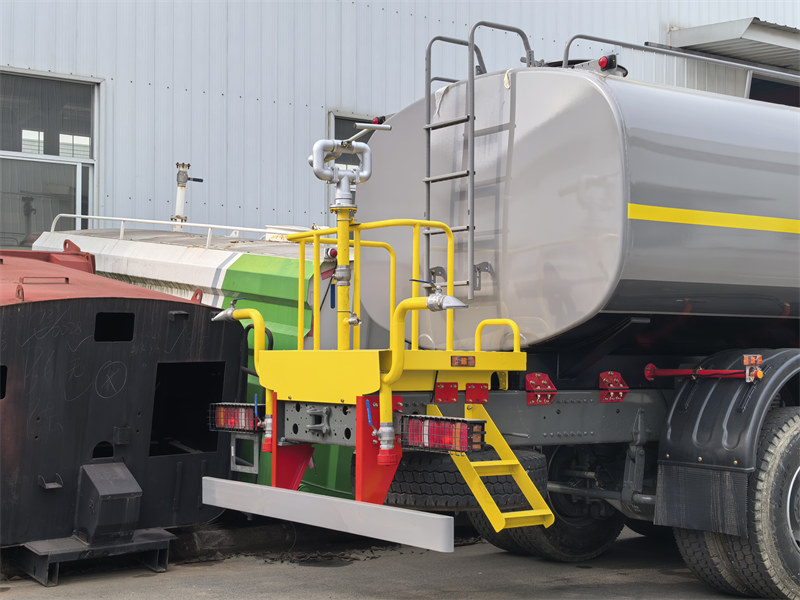

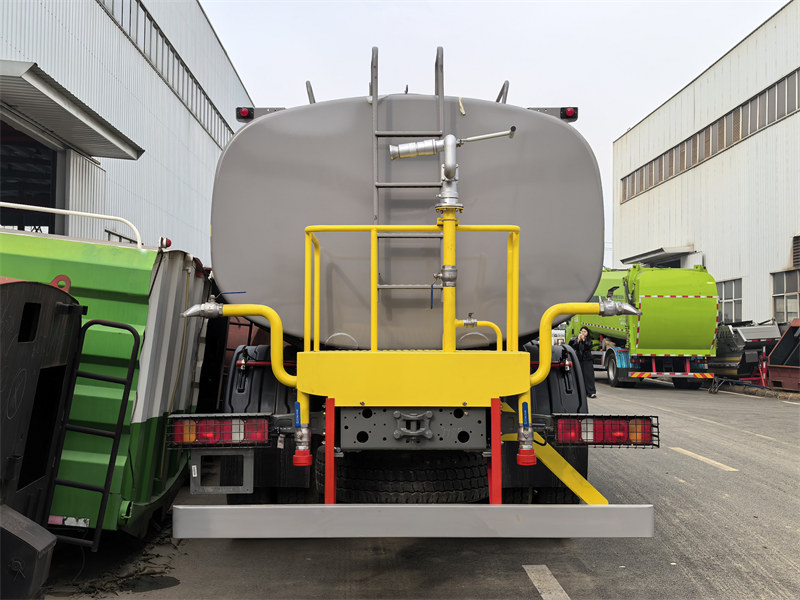

給水車後部プラットフォーム



Howo散水タンクトラックは、タンク後部の作業台に放水砲を搭載しており、散水範囲は28～35メートル以上です。豪雨、中雨、霧雨、ミストなど、様々なモードに調整可能です。詳細な散水ノズルについては、下記をご覧ください。



•

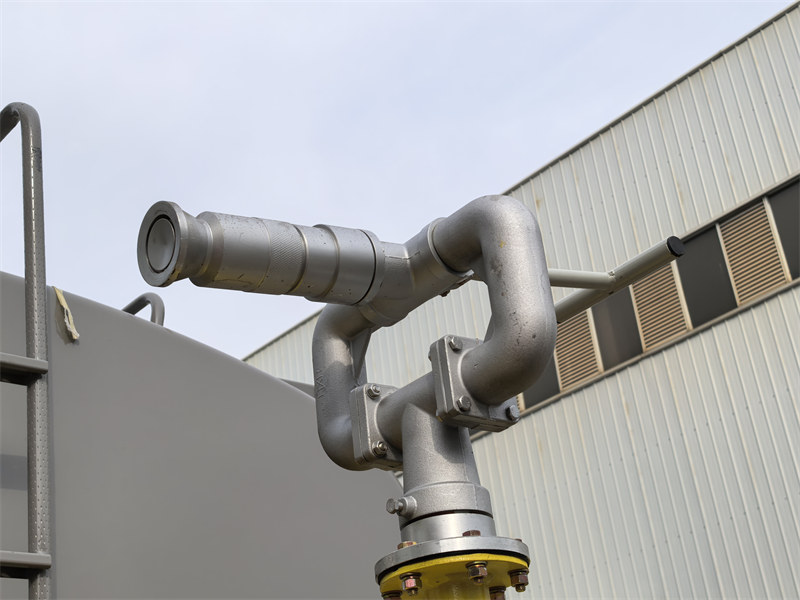

  後部プラットフォーム搭載型放水砲
•

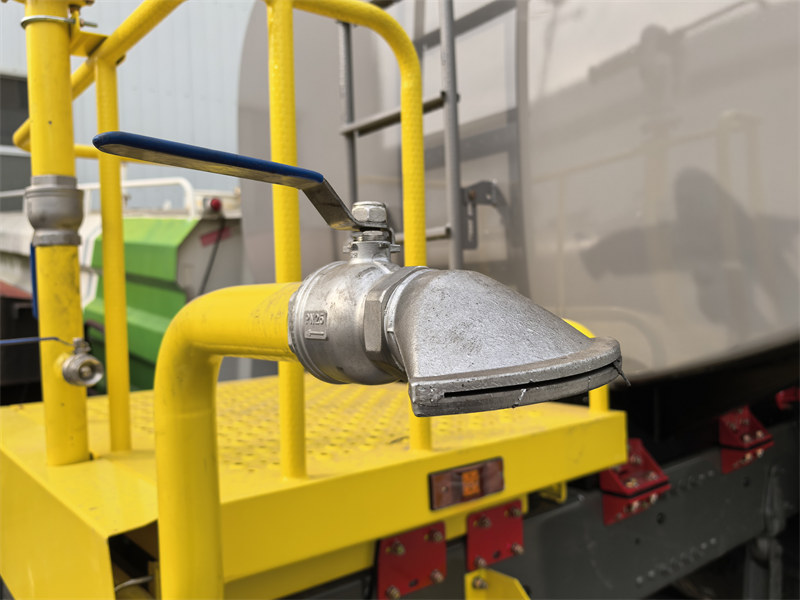

  後部プラットフォームに取り付けられた高位置散水ノズル
•

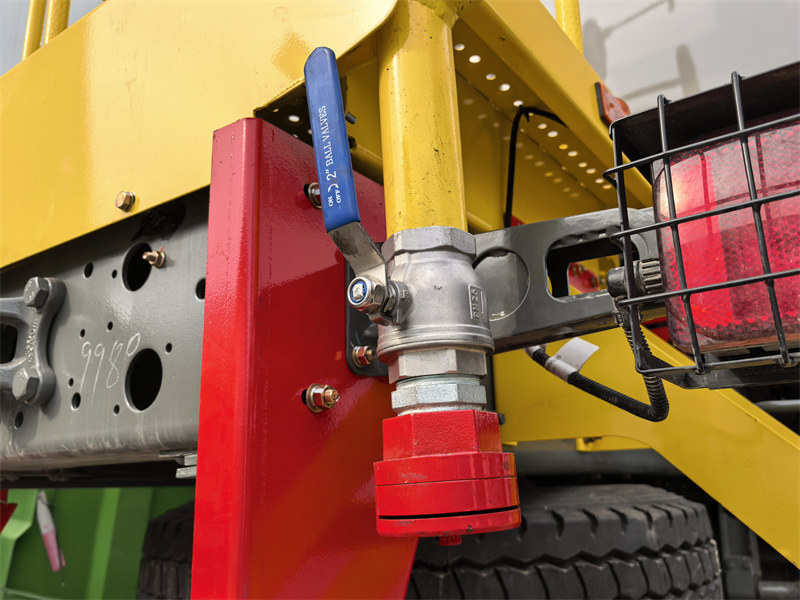

  後部プラットフォームに取り付けられた下部散水ノズル

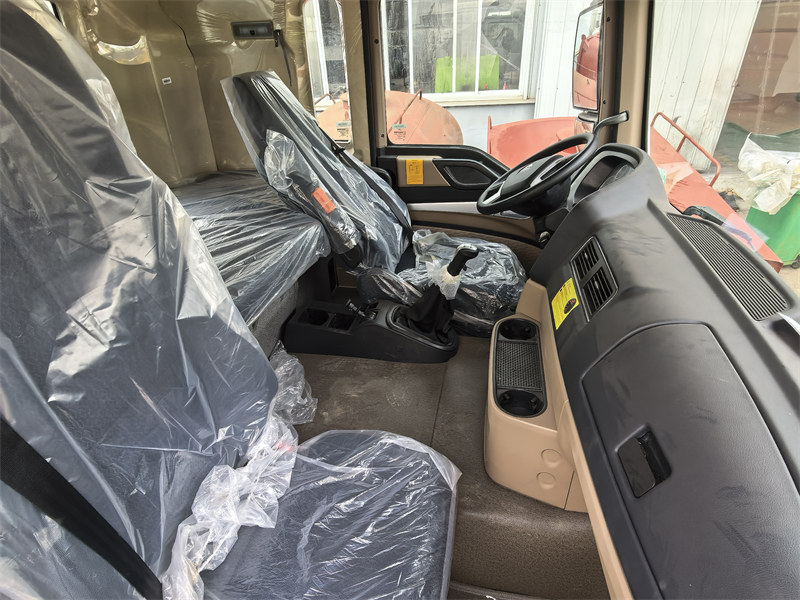

HOWO TX ウォータートラックキャビネット



HOWOトラックの最上位シリーズであるTXシリーズ5800ガロン水タンクトラックは、豪華なキャビネット、左ハンドルモデル（LHD）、快適な運転のための温風と冷風用のエアコンを搭載しています。



HOWO 22立方メートル 散水車後部プラットフォーム



Howo製散水タンクトラックは、作業や使用に便利な後部プラットフォームを搭載しています。複数の散水ノズルが付属し、噴射散水や噴霧散水が可能です。



※ IV . HOWO ウォータータンクトラック ウォーターポンプ：

一般的に使用されるウォーターポンプの仕様

モデル	流量（m³/h）	ヘッド（男性）	速度（回転/分）	軸出力（kW）	NPSHr (m)	自己プライミング時間（分/4分）	効率 （％）
80QZBF-60/90N(S)	60	90	1180	22.5	4.5	1.5	70
65QZ-40/45N(S)	40	45	1450	9.25	4.5	1.5	72
65QZ-50/50N	50	50	1180	10.5	4.5	1.5	70
65QZBF-50/110N(S)	50	110	1450	24	-	-	70



ポンプイン・ポンプアウト機能付きHOWO給水車



HOWO 5800ガロン散水車には、中国のトップブランドであるWEILONG 80QZB-60/90ウォーターポンプが搭載されており、アルミニウム合金製のボールバルブと組み合わせることで、給水・排水機能を実現しています。

流量：60 m³/h (1000 L/分)
ヘッド：90メートル
電力：22.2kW
自吸高さ：6.5m
総合効率：90%
重量：80kg

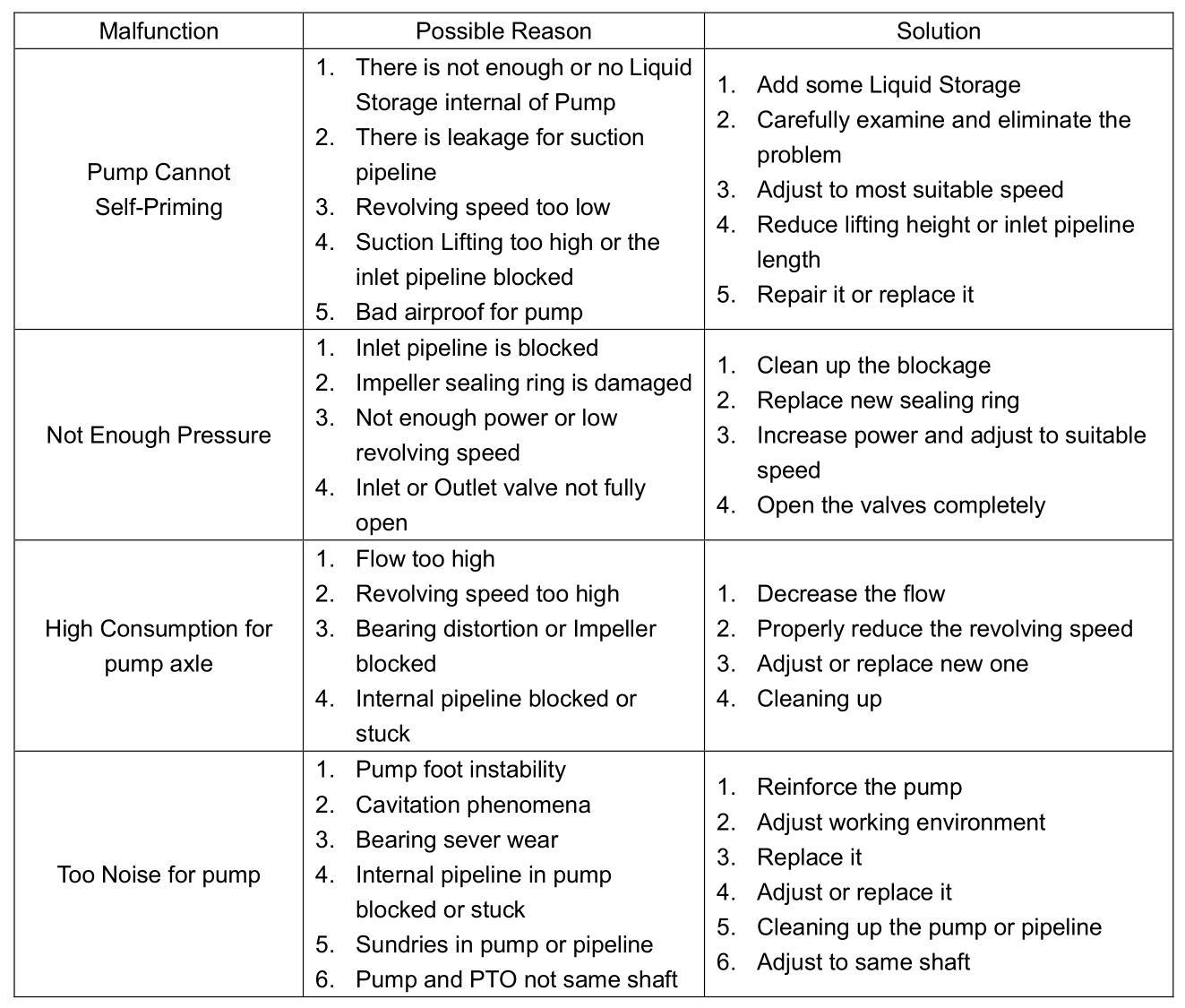

WEILONGウォーターポンプのトラブルシューティング

HOWO TX 5800ガロン給水タンクトラックの性能を保証し、長寿命を実現するためには、以下のトラブルシューティングに関する定期的なメンテナンスが必要かつ重要です。
