の HOWO NX 20トン セルフローダートラック は、重機の輸送用に設計された特殊車両です。特殊な上部構造と油圧制御システムを備え、迅速な積み下ろしと効率的な輸送を実現します。Weichai製400馬力エンジンとSinotruk製10速トランスミッションを搭載し、パワフルで信頼性の高い動力を誇ります。上部構造は、頑丈な長さ7.5メートル、厚さ8mmのチェッカー鋼板で構成され、優れた耐荷重性能を発揮します。主な特徴として、45メートル、20トンのウインチ、フロント油圧アウトリガー、リアの2.2メートル機械式スプリングランプが挙げられます。リア油圧アウトリガーは車両後部から集中制御され、高い操作効率を実現します。

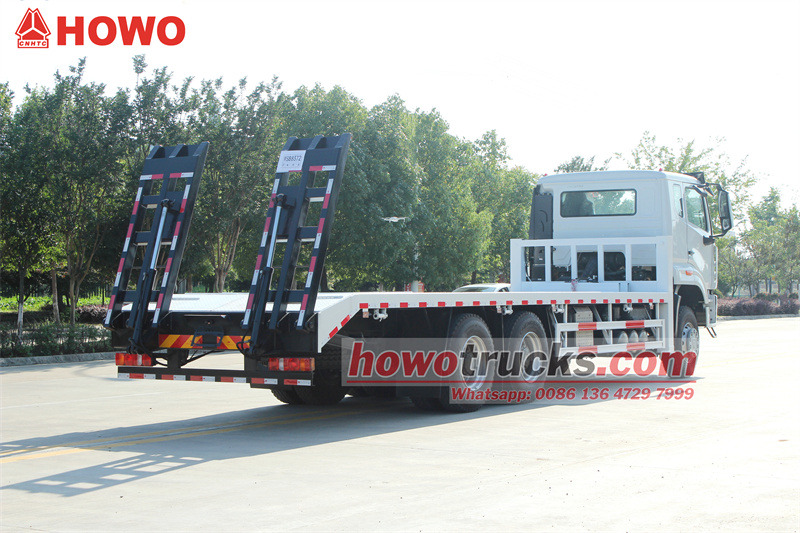

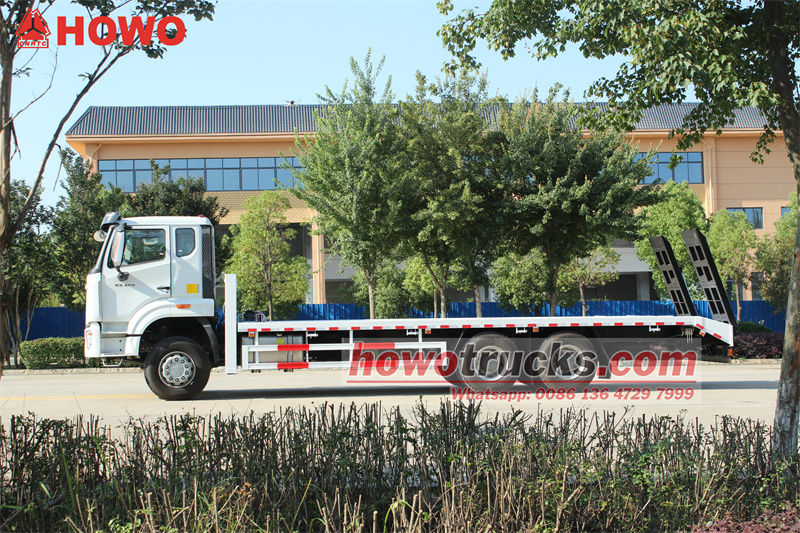

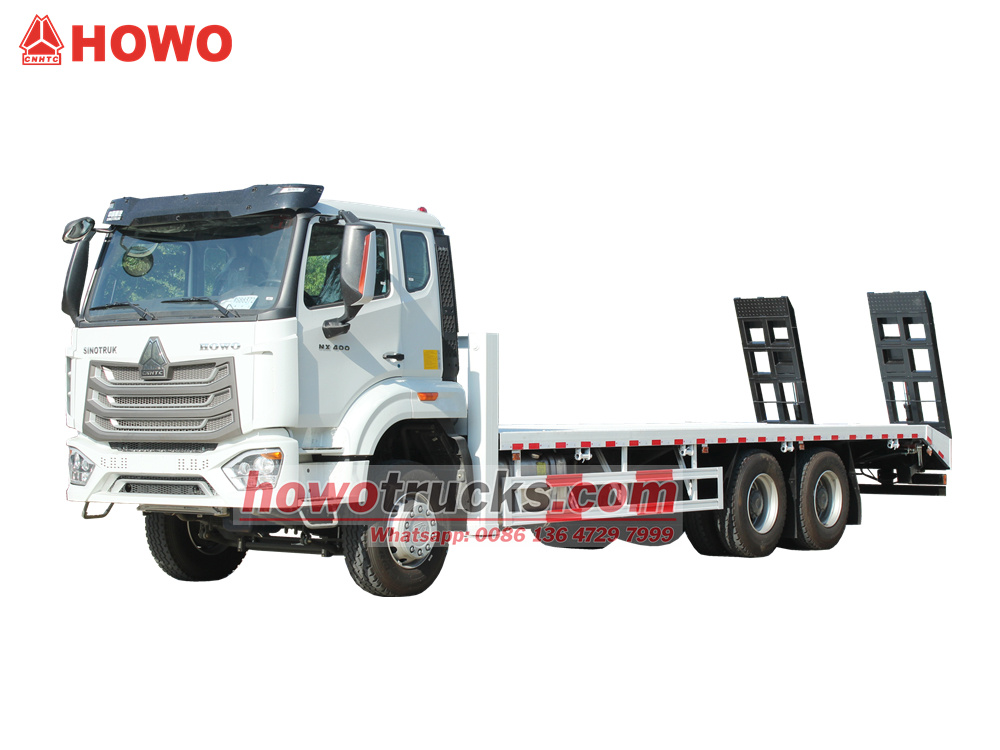

*HOWO NX 20トン セルフローダートラック

HOWO 6x4 フラットベッドトレーラートラック*

当社工場はトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。

»Ⅰ.製品の定義と概要：

製造元:CSトラックスグループリミテッド

技術的なハイライト

1. 効率的な自動積み込み・積み下ろし： 油圧式アウトリガー、ウインチ、および後部機械式ランプにより、積み下ろし効率が大幅に向上します。

2. 耐久性のある構造： 8mm厚の市松模様プレートと120GB角鋼を組み合わせた「重装甲」構造により、過酷な建設環境下でも長期的な耐久性を確保します。

3. 簡単な操作性： この機械式スロープは、3本の補強リブと2本のスプリングを備えた頑丈な強化設計が特徴で、素早い格納と展開を可能にする後部アウトリガーも備えています。

4. 安全機能：

• 油圧システムには、過負荷を自動的に軽減するための二重回路安全弁が装備されています。

• スロープに滑り止め加工が施されています。

• アウトリガーには水準器と自動水平調整機能が装備されています。

» Ⅱ. HOWO 20T セルフローダートラックの製品仕様：

»Ⅲ.商品詳細

シャーシ構成

この車両は、Sinotruk HOWO NX400シリーズの大型トラックシャーシをベースに製造されており、総合的な信頼性とパワーを確保しています。



• シャーシモデル: HOWO NX400 6x4



• エンジン： 濰柴WP12.400E201

◇ 排気量：11.6L、ユーロ2排出ガス規制適合

◇ 最高出力：400 HP (294 kW)、最大トルク：1920 Nm

◇ 強力なパワー、優れた燃費、高い信頼性、そして容易なメンテナンス。



• 伝染 ; 感染： シノトラック HW19710

◇ワイドな1速ギア比、優れた高負荷発進性能と登坂性能、そして洗練された操作性を備えた10速マニュアルトランスミッション。WP12エンジンとの相性は抜群で、高い伝達効率を実現します。

上部構造と構成

上部構造はこの車両の核となる価値であり、その設計と材料が運用能力と耐用年数を直接左右する。



• フラットベッドの寸法： 7500mm（長さ）×2500mm（幅）

◇ 広々とした積載プラットフォームには、最大20トンまでの様々な種類の掘削機、ローダー、ローラー、その他の建設機械を容易に収容できます。

• 平床材：

◇ パネル： 厚さ8mmの高強度滑り止め加工鋼板を採用。この厚さは一般的な平床トレーラーをはるかに凌駕し、衝撃や振動に対する耐性を大幅に向上させ、掘削機の履帯などの鋭利な物体の衝撃にも耐えることができます。また、滑り止め加工により摩擦力が効果的に増加し、輸送中の機器の滑りを防止します。



◇ 底梁： 主要な耐荷重構造には、120mm x 120mm x 5mmの国家規格角形鋼管を使用しています。この規格角形鋼管は、優れた曲げ強度とねじり強度を備えており、フラットベッド全体をしっかりと支え、重荷重下でも安定性を維持します。





• 自動積載・荷降ろしシステム：

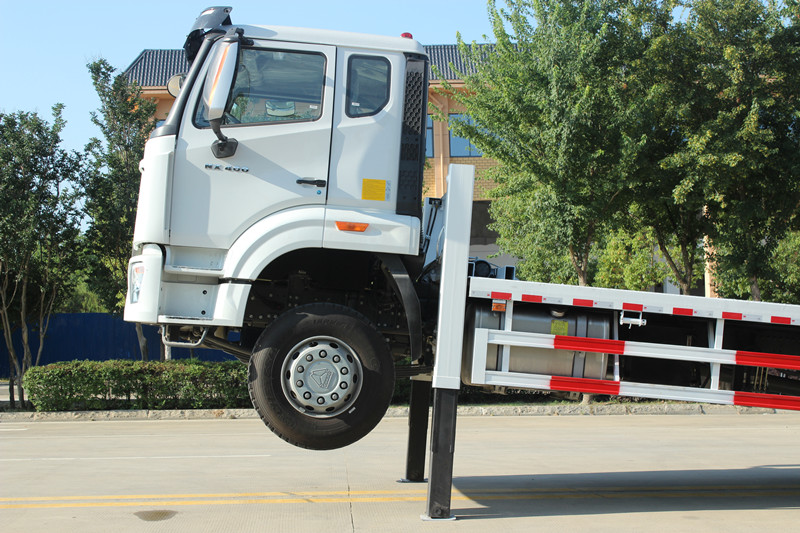

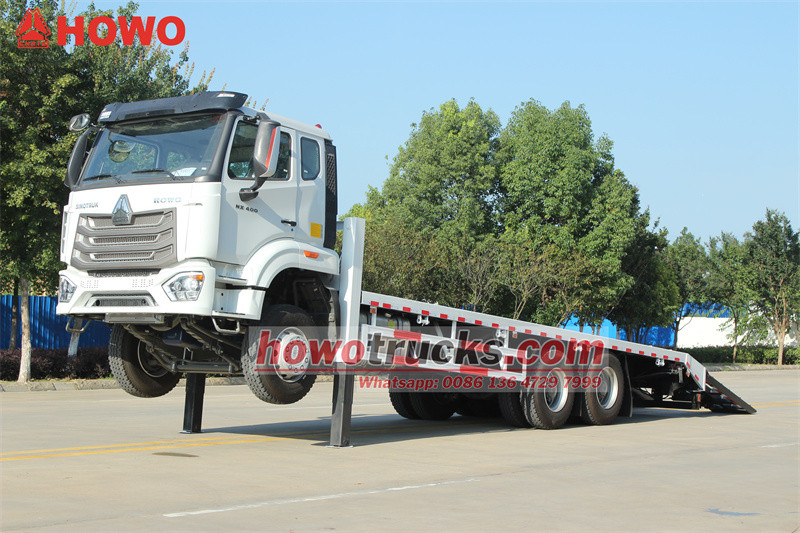

◇油圧式アウトリガー： この車両は、前部に2つの大容量油圧式アウトリガーを装備しています。これらのアウトリガーは、積み下ろし作業中に降ろされ、車両の前部を安定的に支え、車両前部の傾きを防ぎ、安全かつスムーズな積み下ろし作業を実現します。



◇ 20トン油圧ウインチ： 全長45メートルのワイヤーロープは、最大20トンの牽引力を発揮します。このワイヤーロープは、重機をプラットフォームにスムーズに積み下ろし、自走式荷役作業の中核となる動力源となります。

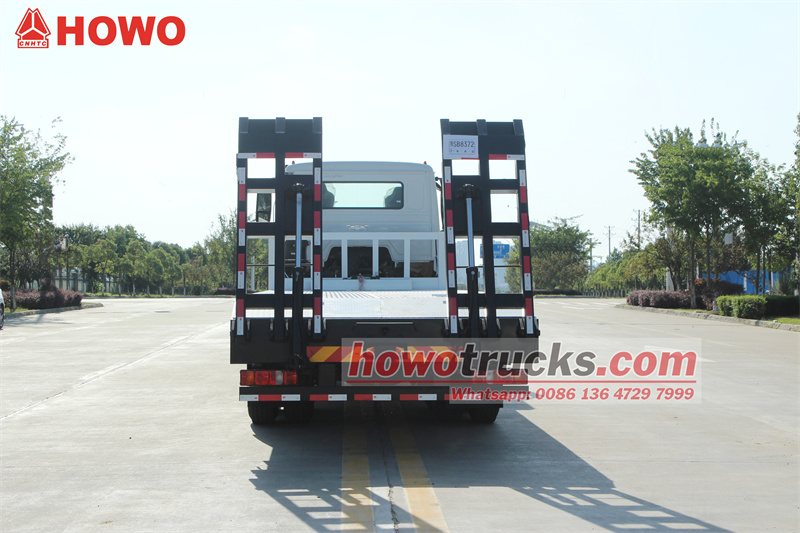

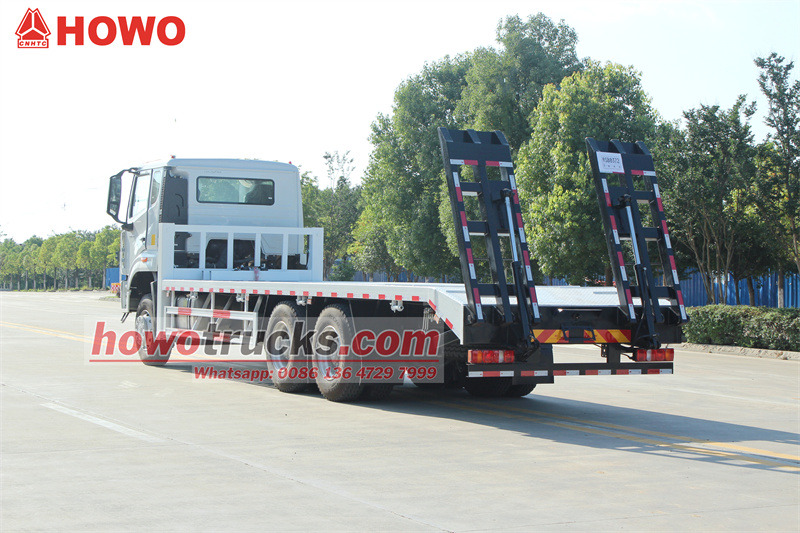

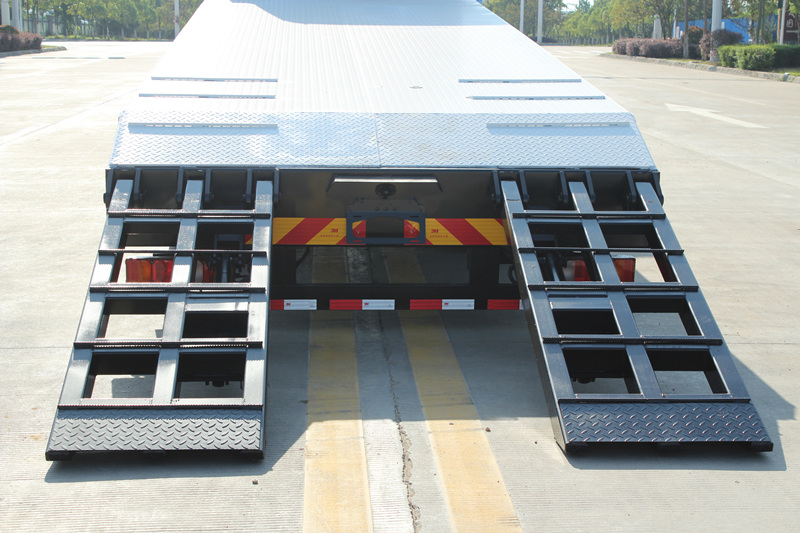

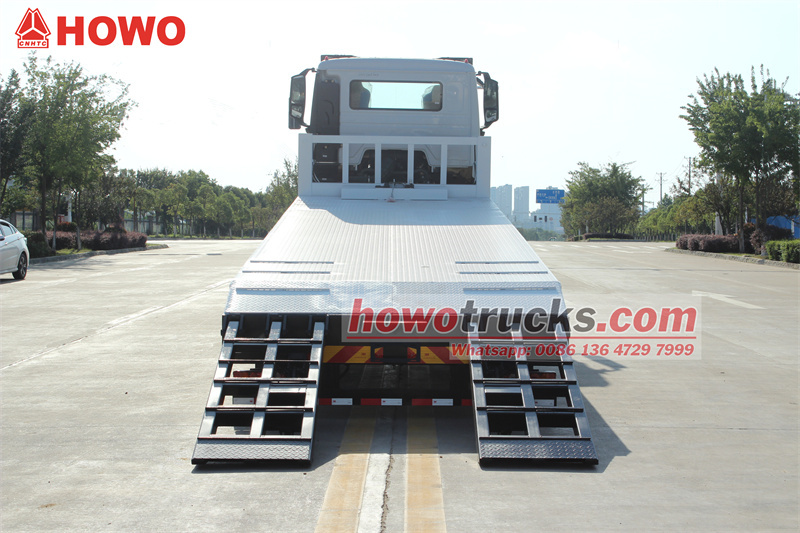

◇ 機械式スプリング式全鋼製スロープ:車両後部には、全長2.2メートルの全鋼製ランプが装備されています。機械式スプリングの補助により、ランプの伸縮は容易かつ便利です。この高強度ランプは、機器の自動昇降やウインチによる引き上げを容易にします。

•手術：

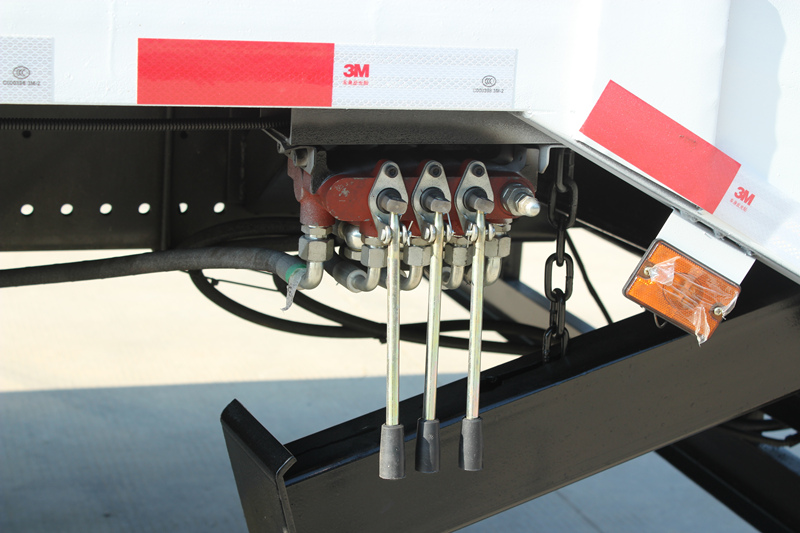

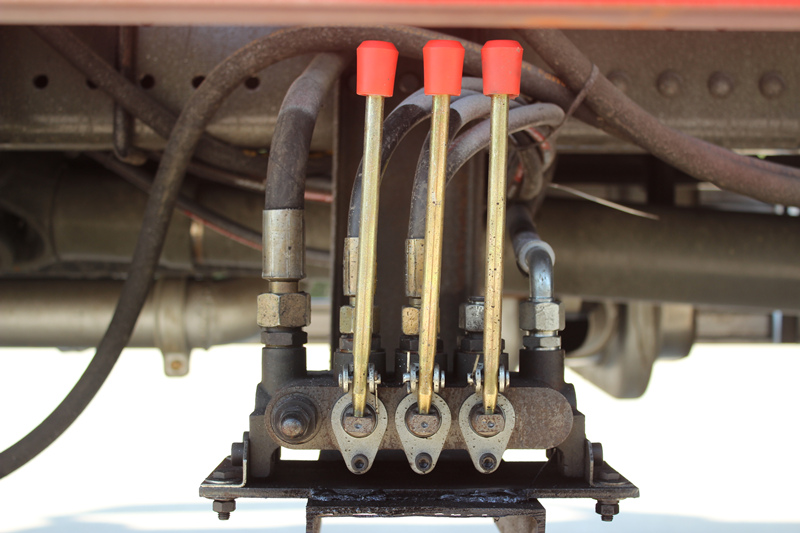

油圧式アウトリガーの伸縮、ウインチの解放／格納、ランプの昇降／格納といった全ての機能は、車両後部の左右に配置されたコントロールボックスから操作できます。オペレーターは車両後部から積み下ろし作業全体をはっきりと確認できるため、一人で全ての積み下ろし作業を効率的かつ安全に完了できます。





» Ⅳ. アプリケーションシナリオ

• 建設機械レンタル会社： 掘削機、小型フライス盤、掘削装置など、様々な種類の機器の運搬および回収に使用される。

• 建設現場： 建設現場内での機械や設備の運搬に使用される。

• 物流・輸送会社： 大型で取り外し不可能な重機の輸送に使用されます。

• 農業協同組合： トラクターや収穫機などの大型農業機械の輸送に使用される。

• 緊急救助： 緊急物資を最前線へ迅速に届けるために使用される。
