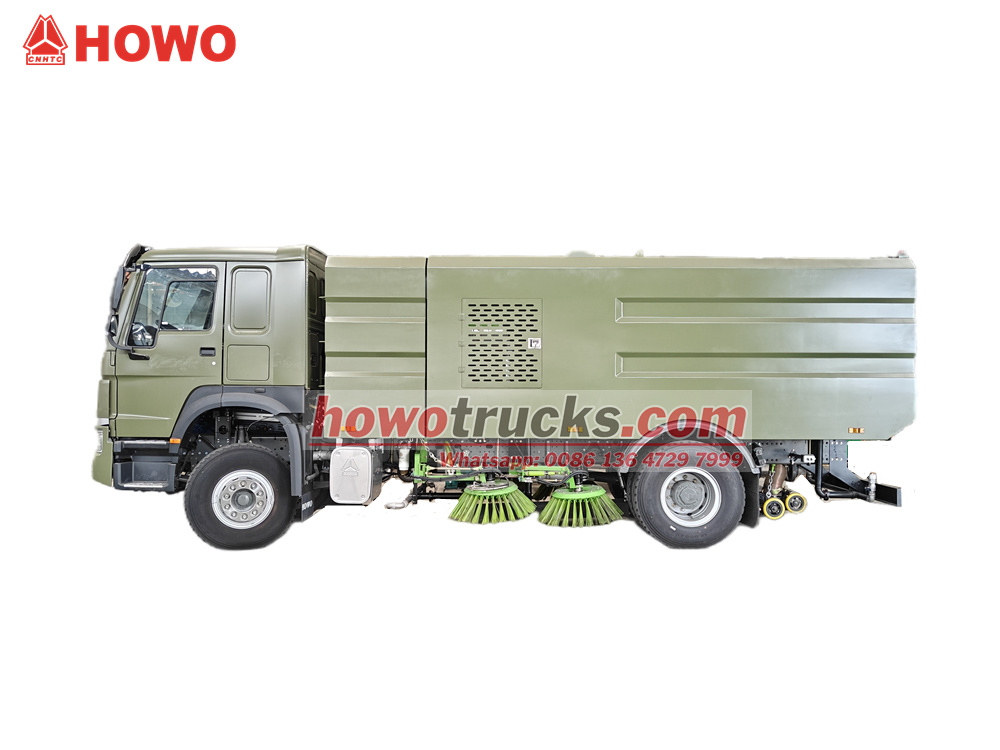

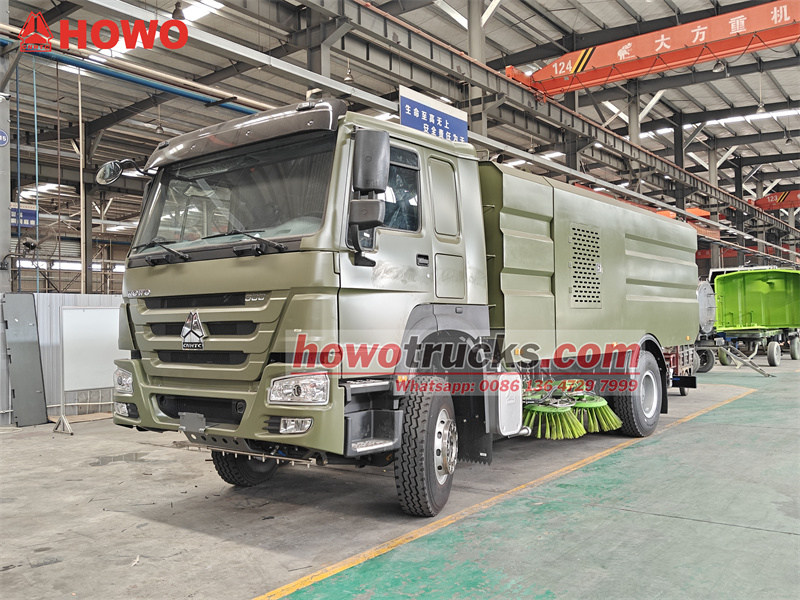

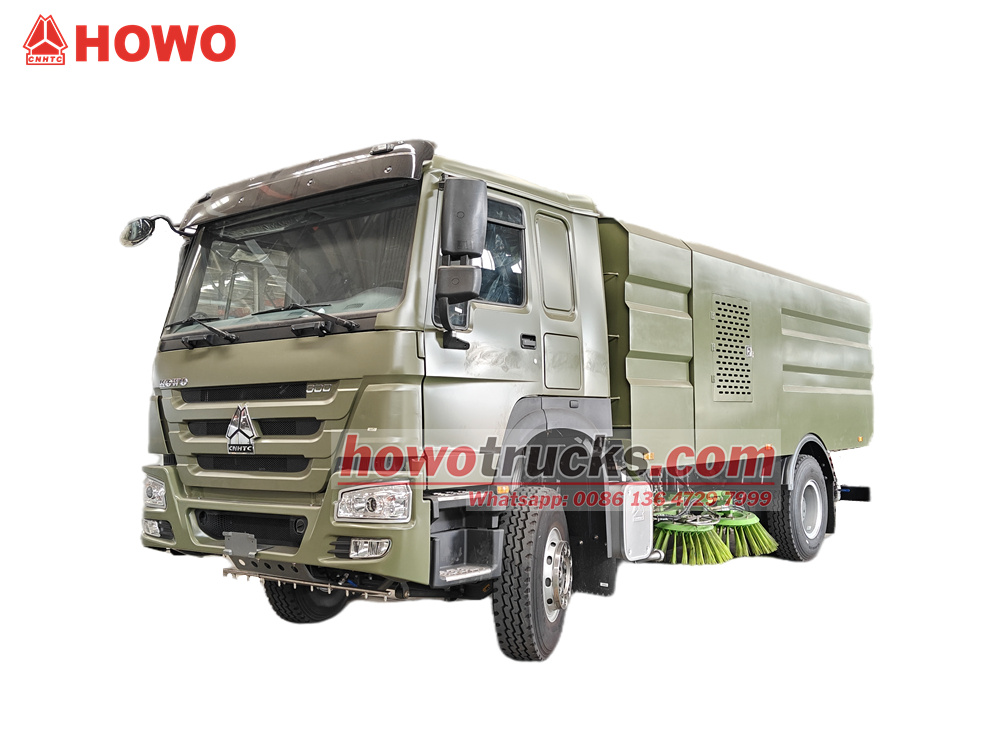

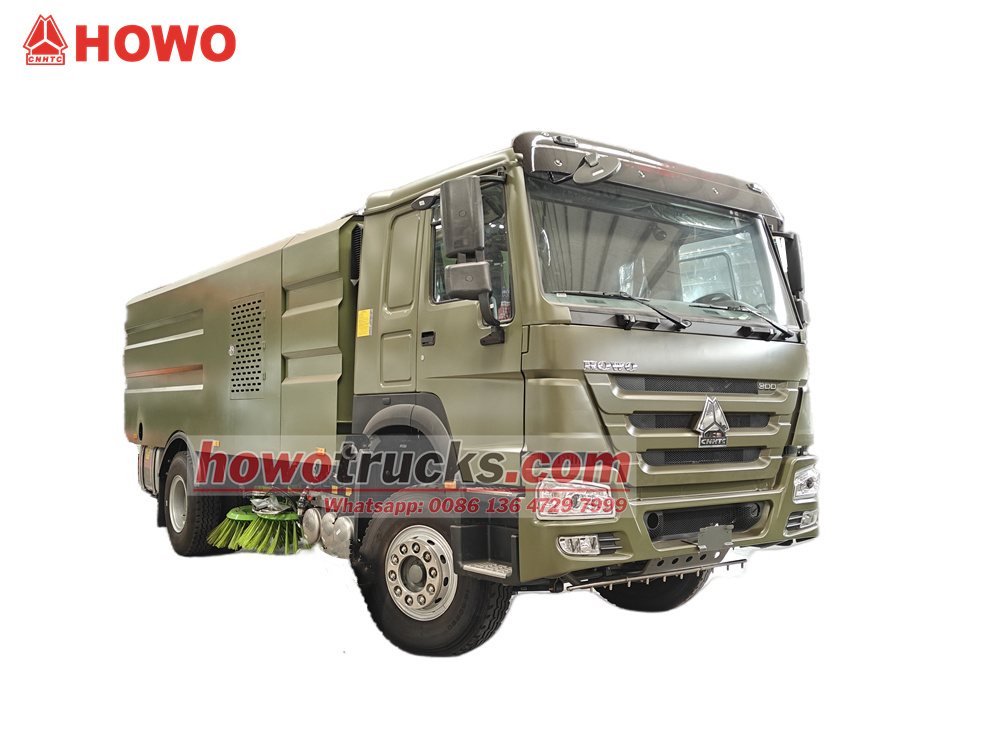

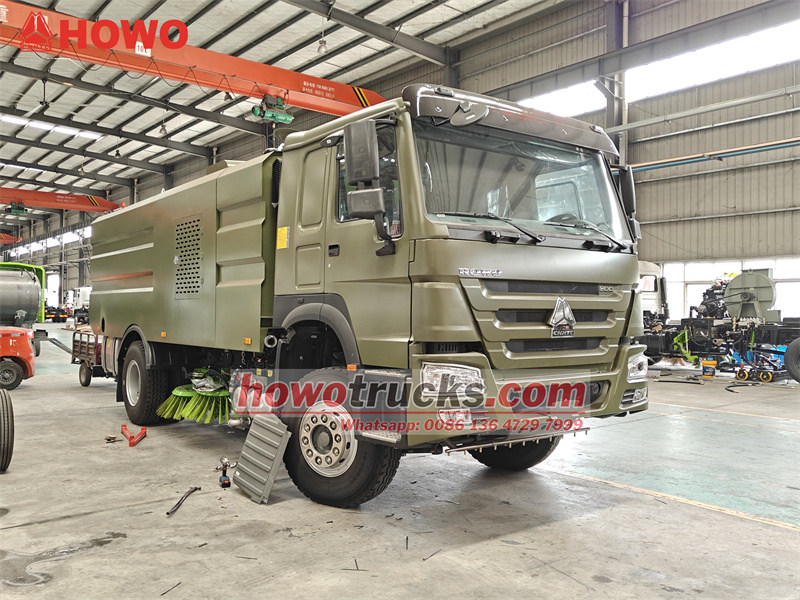

HOWO 12cbm ロードスイーパーは、HOWO HW76 キャブシャーシをベースに改造されています。ホイールベースは 4600mm で、Weichai WP10.300E22 エンジン、Sinotruk HW19710 ギアボックス、4000L 炭素鋼製水タンク、8000L ステンレス鋼製内外炭素鋼製ゴミ箱、および Dongfeng Cummins B140 33 補助エンジンを搭載しています。車両には、4 本の清掃ブラシと吸引カップ、Weiye ブロワー、ドイツ PINFL PF36 高圧プランジャーポンプ (1150 rpm)、および Hangzhou Weilong 60/90 低圧ウォーターポンプ (60m³/h)。運転席前方に複数の洗浄ノズル、掃きブラシ前方にスプレーノズルが備えられています。高圧洗浄幅は2.5m、掃きブラシの掃き幅は3.5m、最大掃き面積は60,000mです。³清掃速度は3~20km/hです。車両は運転席の電子制御ボックスと吸込口の操作制御ボックスによって制御されます。
作業能力 :
12cbmキャビンタイプ :
Howo HW76 cabin駆動システム :
4x2,LHDホイールベース(mm) :
4600エンジン固有 :
300 HP / WEICHAI WP10.300E22ギアボックス :
HW19710 transmission, 10 forward and 2 reverseフロントアクスル(kg) :
6500後車軸(kg) :
11500のHowo 12立方メートル トラック搭載型路面清掃車は、都市部の道路、広場、工業団地などの清掃・維持管理用に設計された、非常に効率的な清掃車両です。4,000リットルの炭素鋼製水タンクと8,000リットルのステンレス鋼製内張りゴミ箱を備えています。清掃システムには、4組のディスクブラシと幅広の吸盤が装備されており、最大3.5メートルの清掃幅、2.5メートルの高圧洗浄幅、最大60,000平方メートルの清掃能力を実現しています。³この車両は、ドイツ製の高圧ポンプ、杭州製の低圧ウォーターポンプ、およびWeiye製のブロワーを使用し、多段階噴霧による粉塵抑制と組み合わせることで、運転中の粉塵発生量を低減しています。
インテリジェントな電子制御システムは、運転席と吸盤付近に2つの操作ボックスを統合し、ブラシの昇降、タンクの排出、ブロワーの始動・停止などの機能をワンタッチで制御できるため、便利で効率的な操作を実現します。この車両は、動力システム、清掃システム、給水システム、インテリジェント制御システムを統合したモジュール式設計を採用し、効率的で省エネかつ環境に優しい運転を実現します。

当社工場はトラック分野の専門メーカーです。
すべての製品は新品かつ高品質であることを保証します。
»Ⅰ.製品の定義と概要:
製造元:CSトラックスグループリミテッド
製品の特徴
1. 高効率と省エネルギー: デュアルエンジン設計は、メインエンジンと補助エンジンが明確に役割分担された独立したパワートレインを採用しており、エネルギー消費量を20%以上削減します。
2. 環境コンプライアンス: 多段階噴霧を備えた完全密閉型洗浄システムにより、運転中の粉塵濃度を低減し、 ≤1mg/m³.
3. 信頼性と耐久性: 主要部品(高圧・低圧ウォーターポンプ、ファン、補助エンジン、油圧システムなど)は定評のあるブランド製で、安定した性能を保証します。
4. スマートで便利: 電子制御システムは、明確な動作ロジックを備えた高度に統合された設計を採用しており、運転手の訓練コストを削減します。
» Ⅱ.HOWO 12CBM ロードスイーパーの製品パラメータトラック:
| HOWO 12立方メートル道路清掃車 | ||
| 清掃車の主な仕様 | ||
| 車両ブランド | CSトラック | |
| シャーシブランド | いすゞ | |

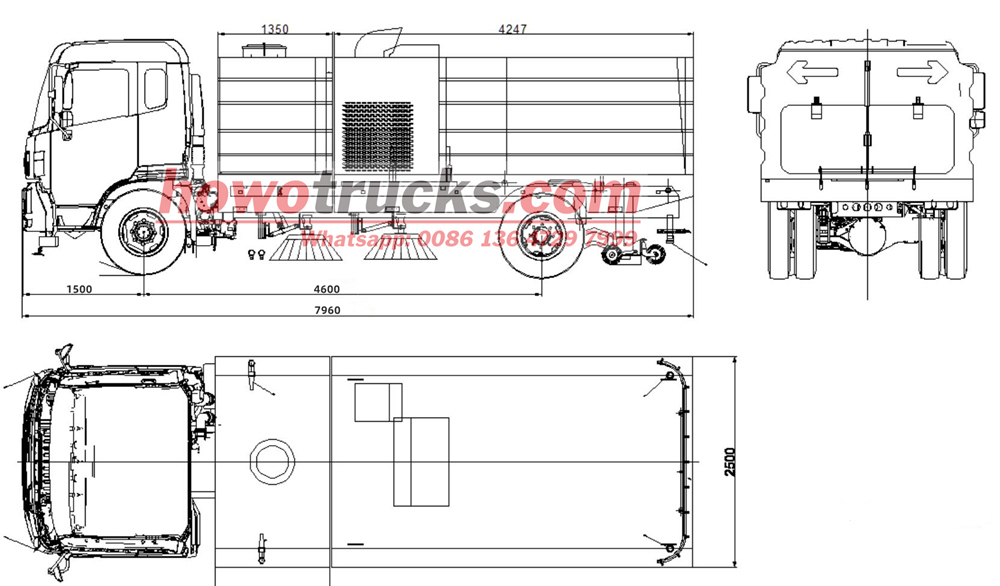

| 全体寸法(長さ×幅×高さ) | 7960x2500x3100 mm | |
| 駆動方式 | 4x2左ハンドル、6輪 | |
| ホイールベース | 4600mm | |
| キャビン | ハウオ HW76 エアコン付きキャブ, 2 座席 そして寝ている人, | |
| 重さ | 車両総重量 | 18000kg |
| 車両重量 | 11850kg | |
|
エンジン | モデル | 濰柴 WP10.300E22 |
| 馬力 | 300 HP/220kW | |
| エンジンタイプ | ディーゼル | |
| 排出基準 | ユーロ 2 | |
| 伝染 ; 感染 | マニュアル | HW19710ギアボックス、 前進10段階+後進2段階 |
| Tire | 12.00R20 | 6+1 スペア tire |
| 上部構造パラメータ | ||
| 水槽の容量 | 4000L | |
| ゴミ箱の容量 | 8000L | |
| 材料 | 貯水タンク: 炭素鋼 | |
| ゴミタンク内側:ステンレス鋼、外側:炭素鋼 | ||
| 油圧バルブ | 台湾の有名ブランド | |
| 油圧モーター | 国内有名ブランド | |
| スイッチ | シュナイダー製コントロールスイッチ | |
|
補助エンジン | ブランド | 東風カミンズ B140 33 |
| タイプ | 直列4気筒、スーパーチャージャーおよびインタークーラー搭載、ディーゼル | |
| 馬力 | 140HP | |
| 定格電力/最大正味電力 | 103/101kW | |
| 許容高度制限 | 3000メートル | |
| 定格速度 | 2500rpm | |
| アイドル回転数 | 750回転/分 | |
| 最大トルク | 北緯502度 | |
| 変位 | 3.9L | |
| 定格馬力時の燃料消費率 | 88mm³/strcke | |
| 排出基準 | ユーロ3 | |
|
高圧洗浄技術 | 洗濯幅(mm) | 2500 mm |
| 洗濯速度 | 3~20km/h | |
| 洗浄水圧 | 10MPa | |
| ウォーターポンプの流量 | 154L/分 | |
|
スイーピングテクニカル | 最大掃引幅(mm) | 3.5メートル |
| 最大掃き取り能力 | 60000メートル3/h | |
| 掃引速度 | 3~20km/h | |
| 洗浄効率 | 98%以上 | |
| 最大粒子吸入量 | 110mm | |
| ディスクプレートブラシ延長サイズ | ≥400mm | |
| ごみタンク扉の最大排出角度 | 50度以上 | |
|
清掃システム |
タイプ | 合計 4 個 ブラシと吸引ディスク1枚が媒体内に取り付けられており、油圧モーターで駆動され、速度は調整可能で、独立制御が可能で、自動回避機能を備えています。 |
| 掃き掃除ブラシの直径 | Φ850mm | |
| 掃引ディスク速度 | 高速110回転/分、中速80回転/分、低速50回転/分 | |
| 掃引ディスクの傾斜角度調整 | 内向性 4°~6° 外向性 4°~7° | |
|
吸盤 | タイプ | 二重吸込口、油圧制御、スプリングサスペンション |
| 吸引口の直径 | 180mm | |
| 吸盤の幅 | 2400mm | |
|
油圧システム | タイプ | オープンタイプ、電気制御 |
| 主要構成要素 | ギアポンプ、油圧モーター、油圧シリンダー、電磁弁 | |
| プレッシャー | 16MPa | |
| 作動油量 | 60L | |
| 油温 | 60℃ | |
| 水噴霧システム | コンポーネント | ポンプ、ノズル(前面フラッシュ式、背面スプリンクラー式)浄水器など |
|
高圧給水システム | タイプ | 高圧プランジャーポンプ |
| モデル | ドイツ PINFL PF36 | |
| システム圧力 | 10MPa | |
| 回転速度 | 1150回転/分 | |
| 水バルブの種類 | 油圧高圧ボールバルブ | |
| 水バルブの圧力 | 7MPa | |
| ノズルタイプ | 高圧洗浄タイプ | |
| 浄水器 | ストレーナーメッシュ | |
| ウインチ | 20メートル | |
|
低圧給水システム | モデル | 杭州威龍 60/90 |
| 流量 | 60メートル3/h | |
| 給水距離 | 90メートル | |
| 洗濯幅 | 24メートル | |
| サイドスプレーロッド | タイプ | V型スプレーバー、自動回避機能付き |
|
電気系統 | タイプ | DC24V、PLC制御 |
| ボルト | 24V | |
| バッテリー | 2x12V | |
| ツール | ||
| 消防ホース | 2個 | |
| 消防レンチ | 1個 | |
| 浄水器レンチ | 1個 | |
| 高圧スプレーガン | 1個 | |
| 手動油圧ポンプロッカー | 1個 | |
| スペアパーツ | ||
| ほうき | 88個 | |
| ファンシール | 1個 | |
| リアドアシール | 1個 | |
| 吸引チューブシール | 2個 | |
| 輸入部品リスト | ||
| 高圧ウォーターポンプ | ドイツ PINFL PF36 | |
| 自動排出バルブ | ドイツ PINFL VB200/150 | |
| 安全弁 | ドイツ PINFL VS200-180 | |
| 電気制御ボックスコントローラー | ドイツSTW | |
| ロータリースイッチ | 日本 | |
| 汚水槽センサー | アメリカ合衆国 | |
| 油圧バルブ | 台湾製 SWH-G02-C4-D2H | |

» Ⅲ。製品 詳細な紹介

シャーシ構成

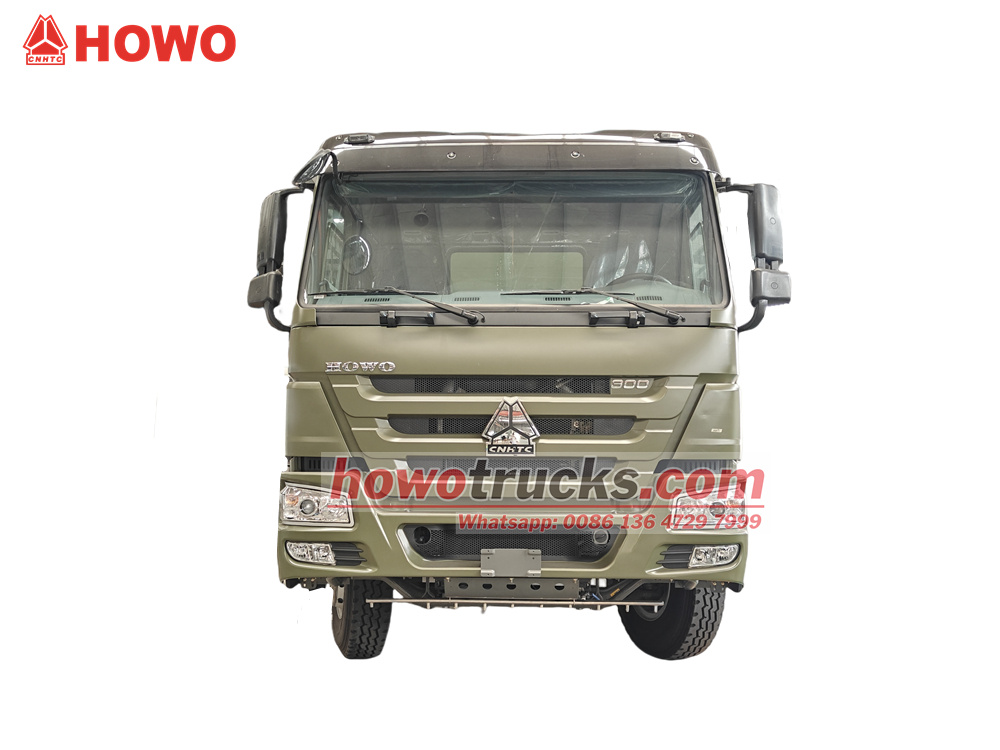

• シャーシモデル: シノトラック HOWO HW76 キャブシャーシ、ホイールベース4600mm。
• メインエンジン: Weichai WP10.300E22ディーゼルエンジンは、排気量9.5L、最高出力300HP/220kWで、強力なパワーと優れた燃費を実現します。
• 伝染 ; 感染: Sinotruk HW19710マニュアルトランスミッション(10速)は、スムーズな変速、強力なトルク容量、そしてメインエンジンとの完璧なマッチングを特長としています。

上部構造

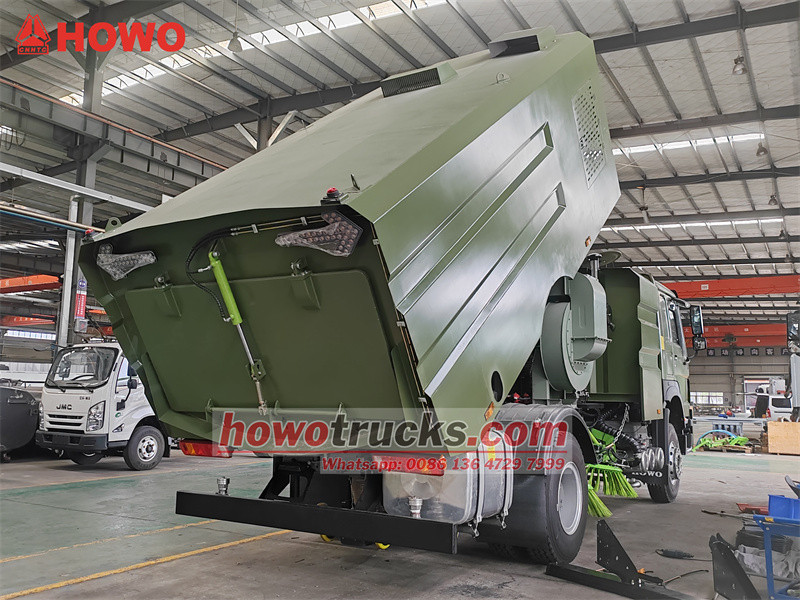

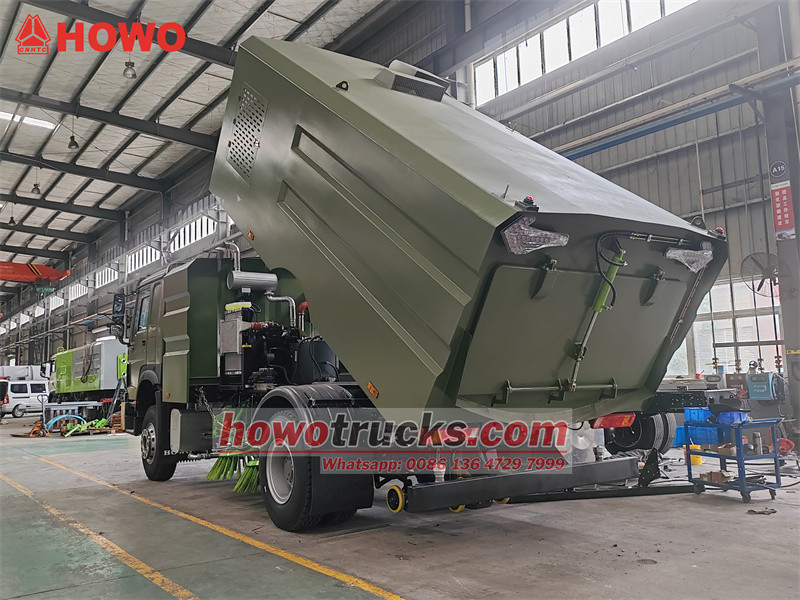

• ゴミ箱: 容量8000L。ステンレス鋼製の内張りと炭素鋼製の外張りを組み合わせた複合構造を採用し、ステンレス鋼の耐食性と炭素鋼の構造強度を兼ね備え、長寿命と容易なメンテナンスを実現しています。
• 貯水タンク: 容量4000L。炭素鋼製で、高圧洗浄システムと粉塵抑制システムに十分な水を供給します。

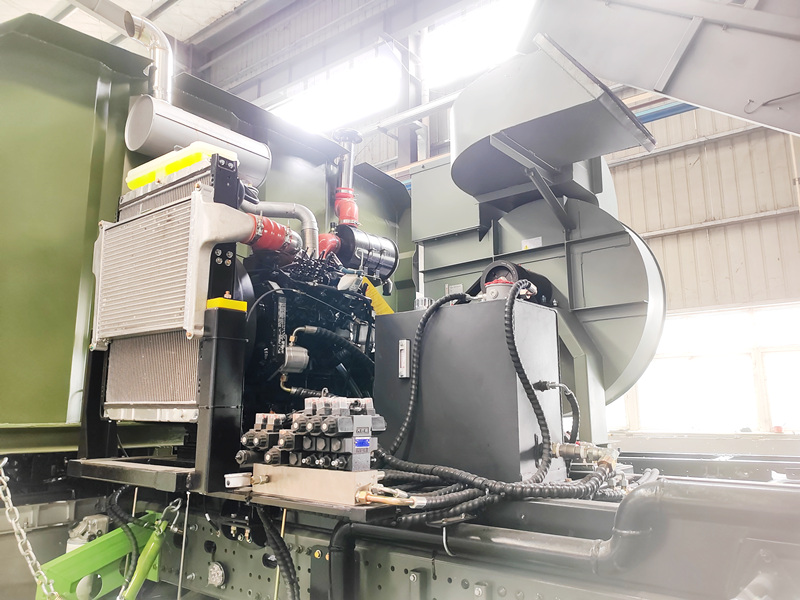

• 補助エンジン: 東風カミンズB140 33ディーゼルエンジンを搭載し、道路清掃車の上部システム(送風機、ウォーターポンプなど)に動力を供給するように設計されており、安定した性能と低消費電力を実現しています。

・清掃システム:

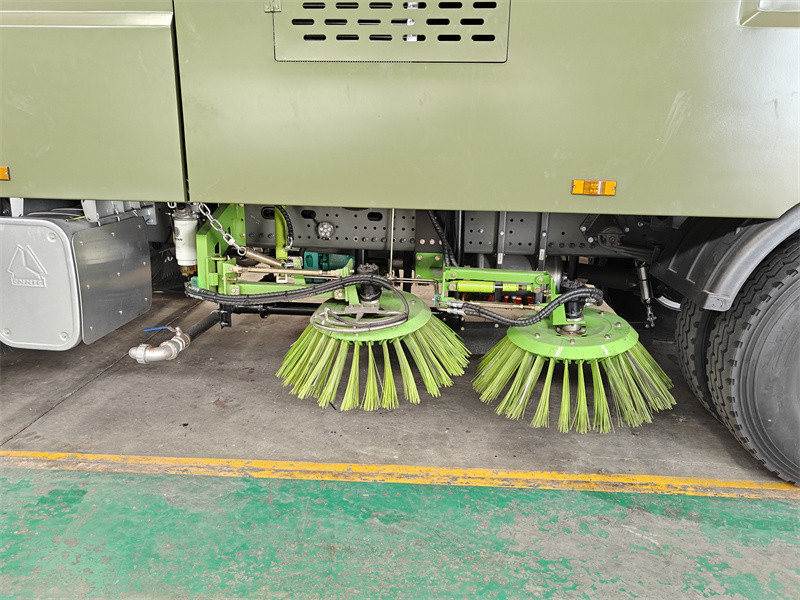

◊ ブラシ: 4つのブラシ(両側に2つずつ)を搭載し、複数の複合清掃モードで動作可能です。
◊ 掃引幅: 最大清掃幅は3.5メートルに達し、高い作業効率を実現します。
◊ 最大掃き掃除能力: 最大60,000 m³/h。
◊ 動作速度: 時速3~20km、路面汚染レベルに応じて調整可能。

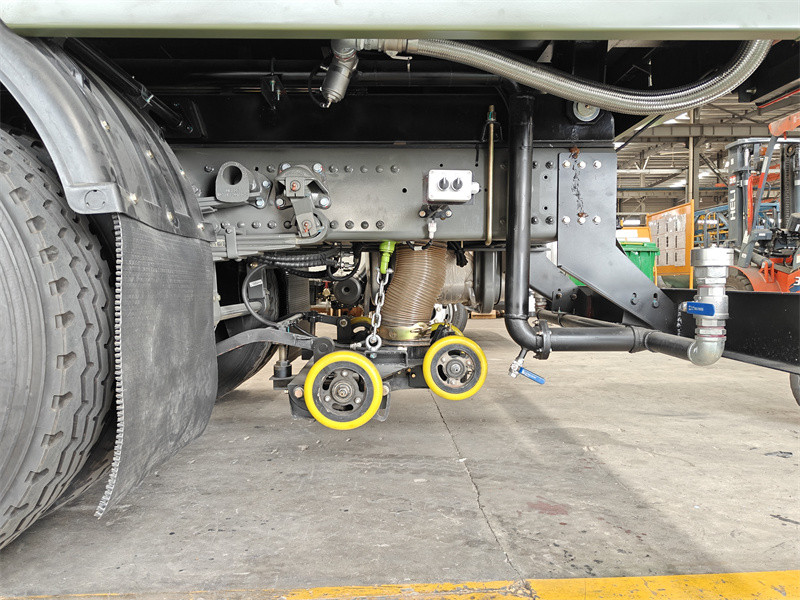

・吸引システム:
広口の吸引口がファンと連動し、ブラシで集めたゴミを強力に収集してゴミタンクに搬送します。

・高圧洗浄システム:
◊ 高圧ポンプ: ドイツ製PINFL PF36高圧プランジャーポンプ(動作速度1150回転/分、圧力16MPa、流量150L/分)は、頑固な汚れを除去するための超高圧水を供給します。
◊ 洗濯幅: 高圧洗浄機の幅は2.5メートルです。
◊ ノズル配置: キャビンの前方には、地面を効果的に洗浄するための複数の洗浄ノズルが設置されています。
・低圧粉塵抑制システム:
◊ 低圧ポンプ: 杭州威龍製60/90型低圧ウォーターポンプは、流量60m³/hです。ブラシの前方には、噴霧粉塵抑制のための扇形ノズルが追加配置されており、運転中の二次的な粉塵汚染を防ぎます。

・ファンシステム:
◊ Weiye社製のファンを採用し、高圧・大風量で強力な吸引力を生み出し、吸引口からゴミを徹底的に回収します。また、ファン内部に溜まったホコリやゴミを自動的に除去するセルフクリーニング機能を搭載し、効率的な運転を維持します。
◊ ブラシの前面にもノズルが設置されており、洗浄と掃き掃除を完璧に連携させることができる。
»Ⅳ。操作と制御
この車両には、柔軟かつ効率的な運用を実現するため、2つの運用制御システムが搭載されています。

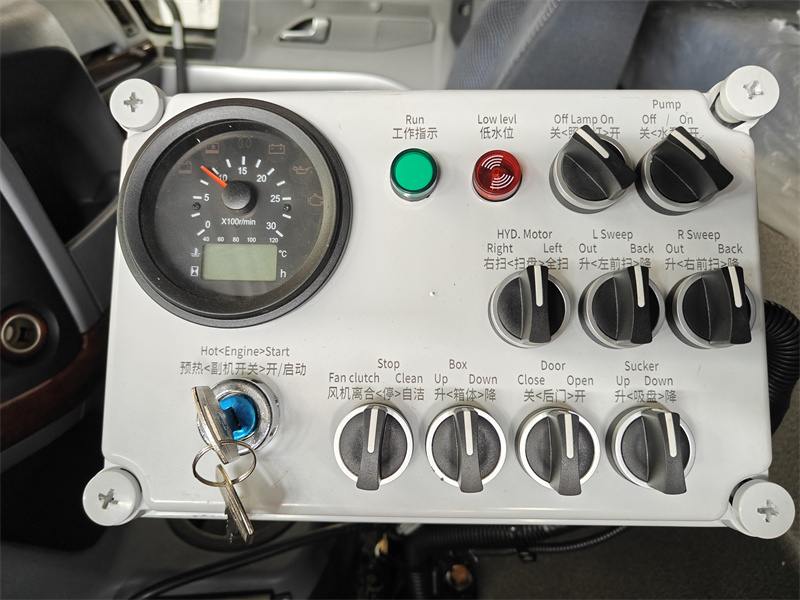

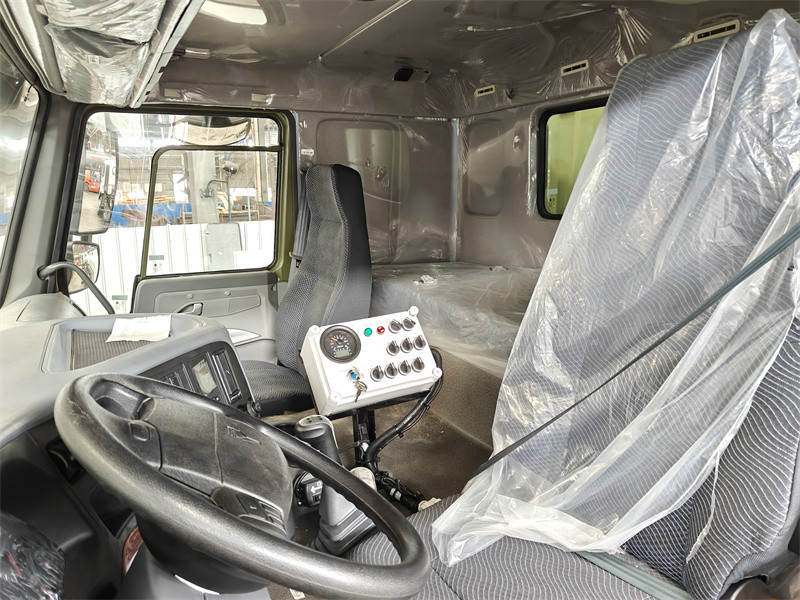

1. 運転席のコントロールパネル: 主要機能の制御と表示を統合し、オペレーターはキャビンから降りることなくほとんどの作業を実行できます。内容:
★ ディスプレイユニット: 補助エンジン回転計、作動状態表示器、低水位警告灯。
★機能スイッチ: 照明スイッチ、給水ポンプスイッチ。
★ コントロールノブ:

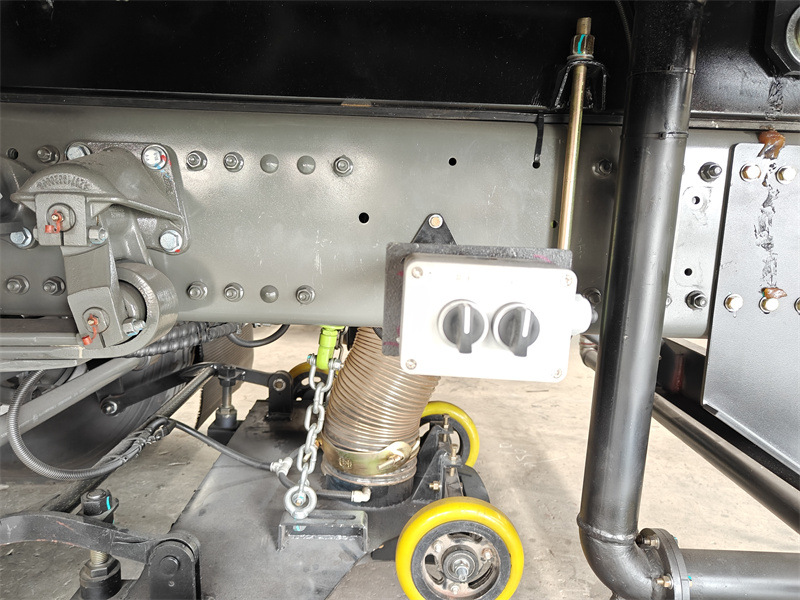

2. 吸引口付近の補助制御ボックス:
操作の利便性を考慮して設計されたこの二次制御ボックスには、以下のものが含まれています。
リアドアの開閉ノブ
