HOWO清掃用スイーパートラックの構造レイアウト

HOWOの清掃用スイーパートラックは、現代の衛生管理業務の中核となる専門機器であり、掃き掃除、吸引、高圧洗浄、路面清掃を統合しています。道路のごみ掃き掃除、粉塵抑制、縁石洗浄など、複数の作業を一度の作業で完了できます。路面の粉塵を効果的に抑制し、大気質を改善することで、都市の衛生管理の標準化と向上、そして長期的な生態環境管理に貢献します。

⇒ 車両全体のレイアウト図：

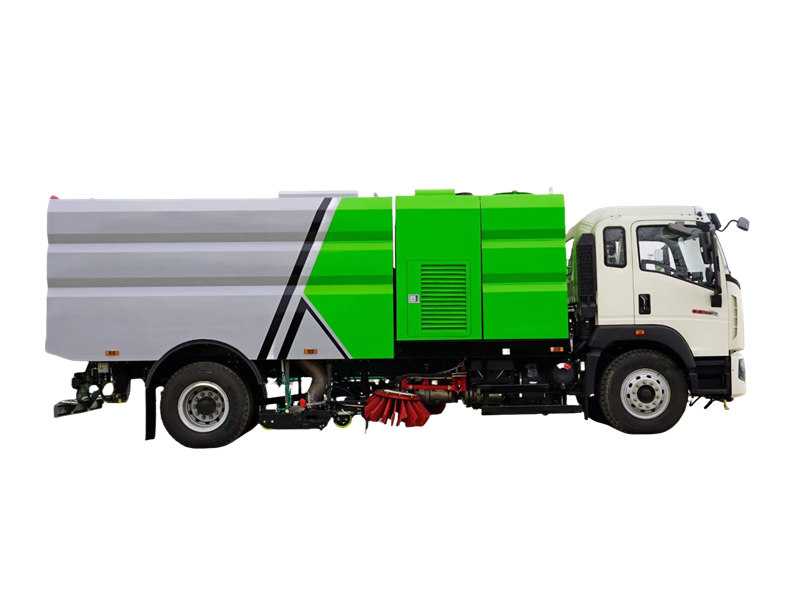

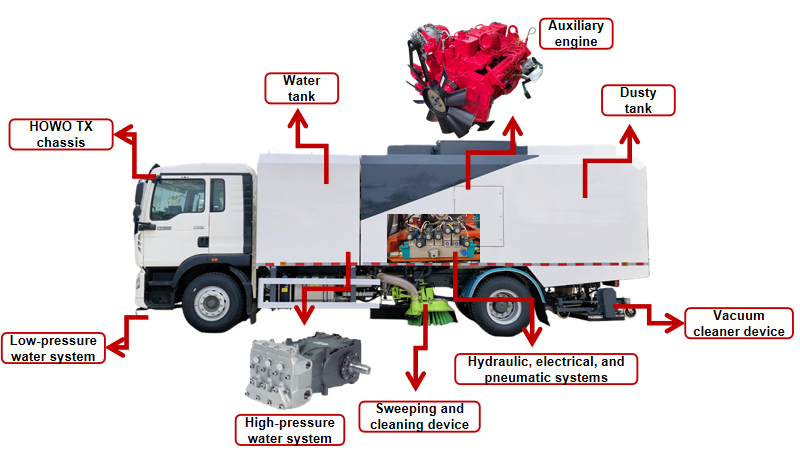

HOWO清掃車レイアウト図は、上部構造が車体アセンブリ、シャーシプラットフォーム、清掃洗浄装置、集塵装置、動力システム、高圧水システム、低圧水システム、散水システム、油圧システム、電気システム、および空気システムから構成されていることを示している。作業装置は、中央に配置された2枚の清掃ディスク、中央に配置された幅広の吸引ノズル、およびV字型のスプレーバーを採用している。

1. タンクアセンブリのレイアウト最適化：

● 浄水タンクは電力系統の前面に独立して設置されているため、電力系統の騒音や電磁波が運転室に与える影響が軽減される。

● 浄水タンクの一部はゴミ箱に組み込まれており、スペースの利用効率が向上し、ゴミ箱の容量は6m³、浄水タンクの容量は5m³に増加している。

● ゴミ箱内部には、迅速なすすぎと自動洗浄のために、高流量・高圧のノズルが設置されています。

● 浄水タンクとゴミ箱はどちらもステンレス鋼製で、優れた耐腐食性を備え、構造部品の耐用年数を延ばします。

● 三角形の曲げデザインと上部の折り畳まれた縁により鋭角が排除され、斬新で洗練された全体的な外観を実現している。

2. 適応制御式清掃装置：

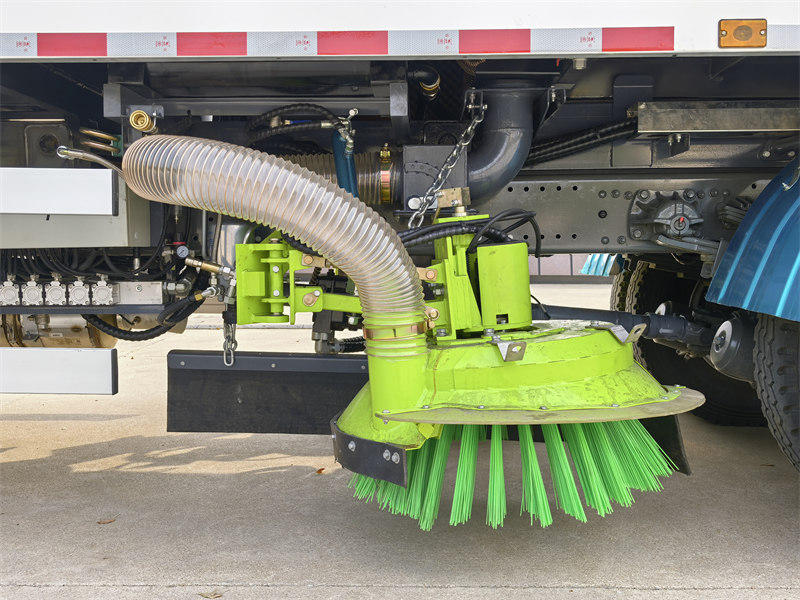

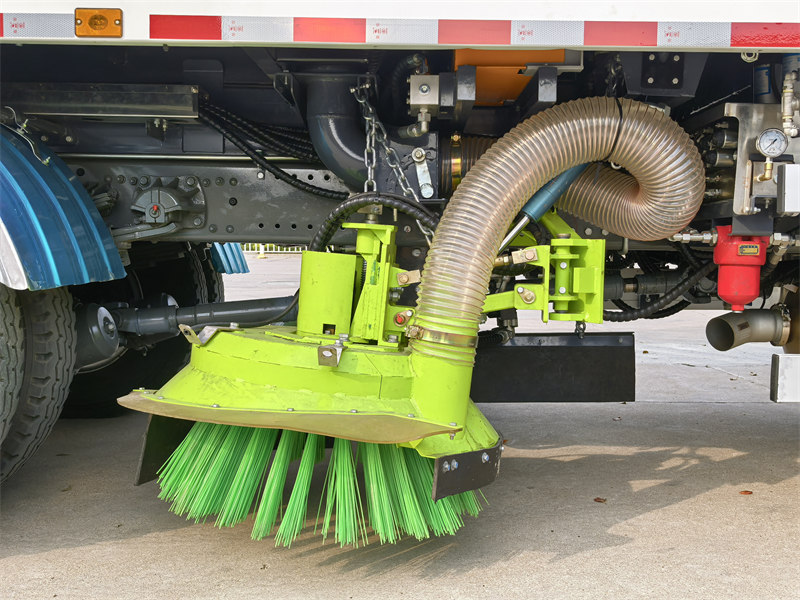

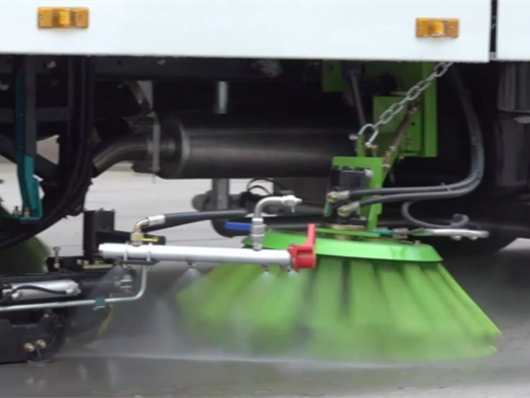

● 衝突回避設計： 左右の掃引ディスクとスプレーバー構造には、自動障害物回避保護機能とリセット機能が搭載されており、頑丈な障害物を自動的に回避できます。

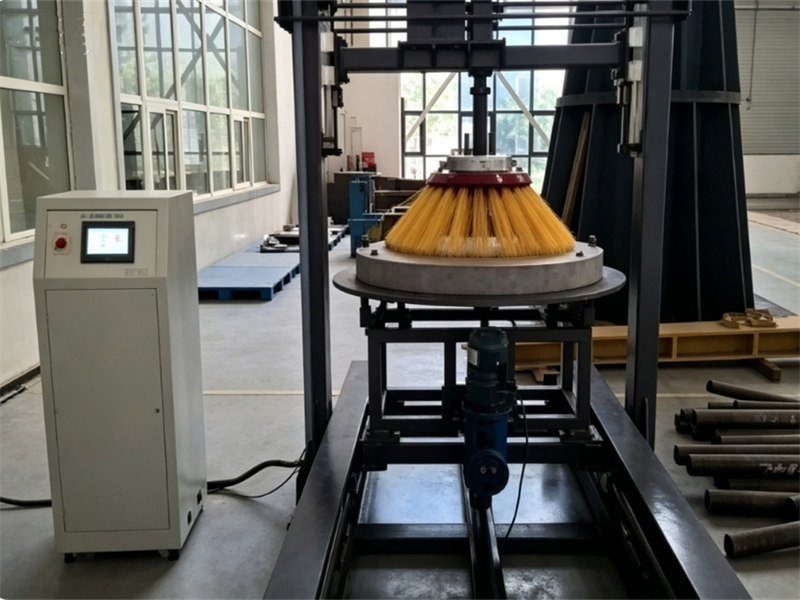

● 耐摩耗性に優れたブラシ： ポリプロピレン、ポリエチレン原料、無機充填剤、およびそれらの添加剤の配合比率を調整することにより、優れた摩擦抵抗と耐摩耗性を備えた毛の配合を設計・開発した。

同時に、各実験処方について性能試験を実施した。ナイロン製のブラシ毛は耐用年数が100%向上し、ユーザーの運用コストを50%削減できることが示された。

3. 高効率集塵装置：

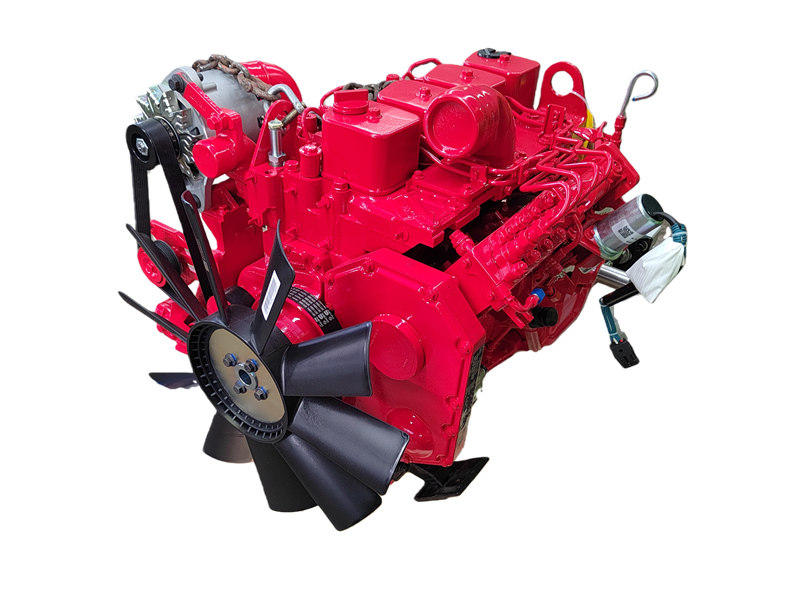

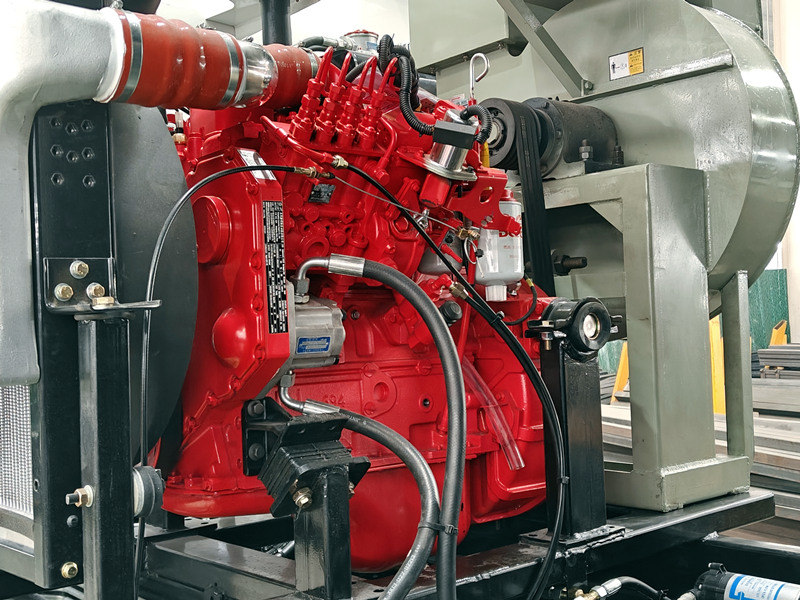

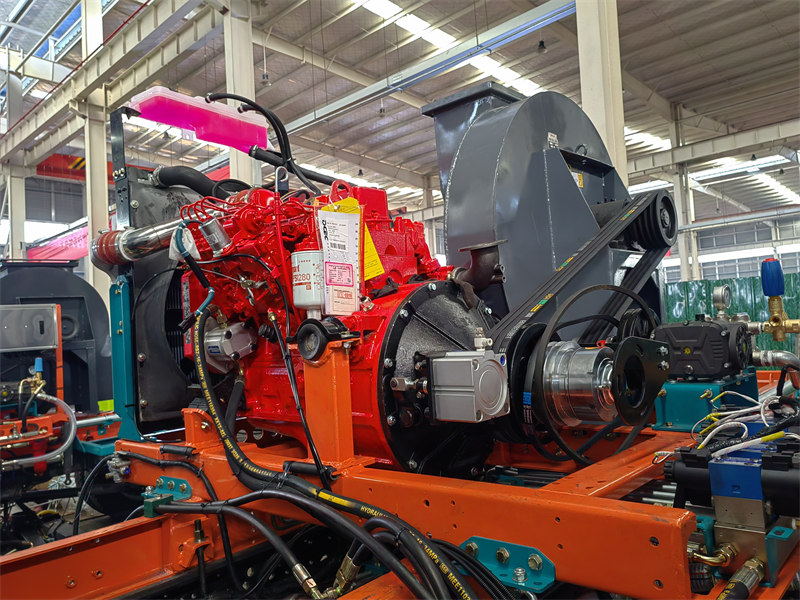

● コア動力源、補助エンジン：

エアダクトシステムは、清掃車の空気圧搬送システムの基盤となる部分です。吸引ノズル、ケーシングダクト、ファンという3つの主要部品で構成されており、これらがゴミの吸引力を決定づけます。

● 高効率吸盤：

♦ 集塵装置は車両の後車軸の前方に配置され、浮動式吸引ノズルと二重エアダクト構造を採用している。

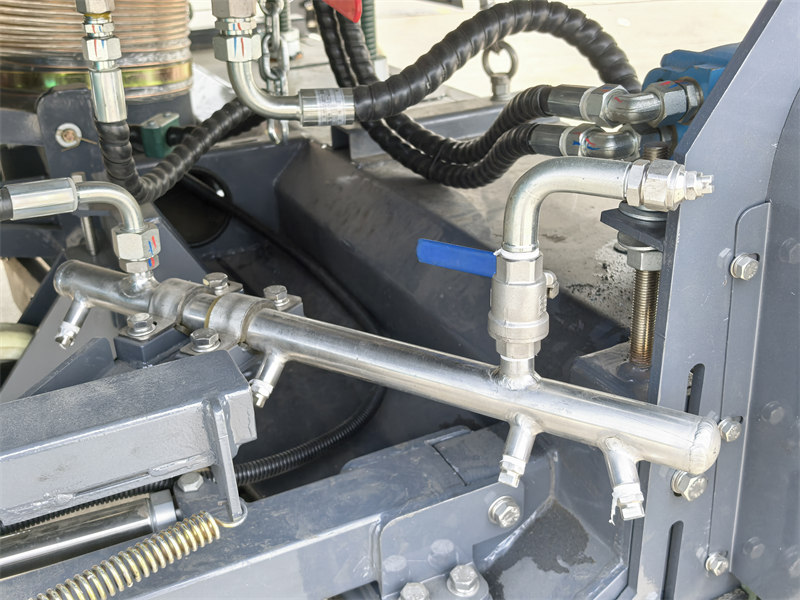

♦ 吸引幅が広く、内部に高圧水噴射バーを内蔵しており、左右両側にも水噴射バーが備えられています。

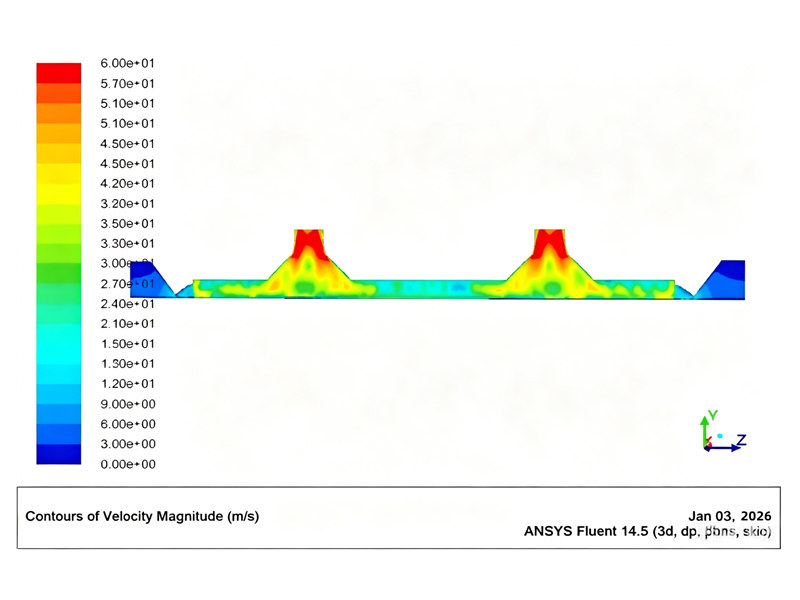

♦ 吸引ノズル内部の空気の流れと構造を最適化することで吸引力が向上し、強力な吸引力と98%の清掃効率を実現しています。

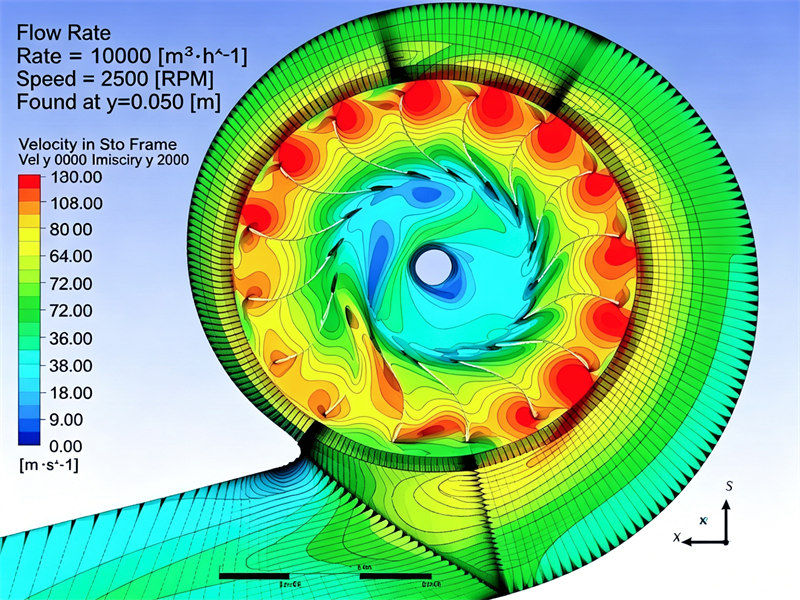

● 遠心ファン：

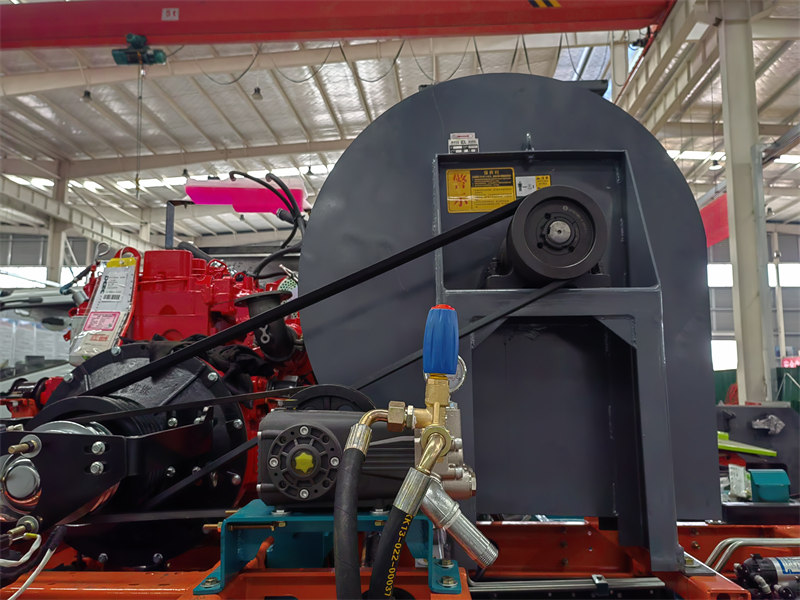

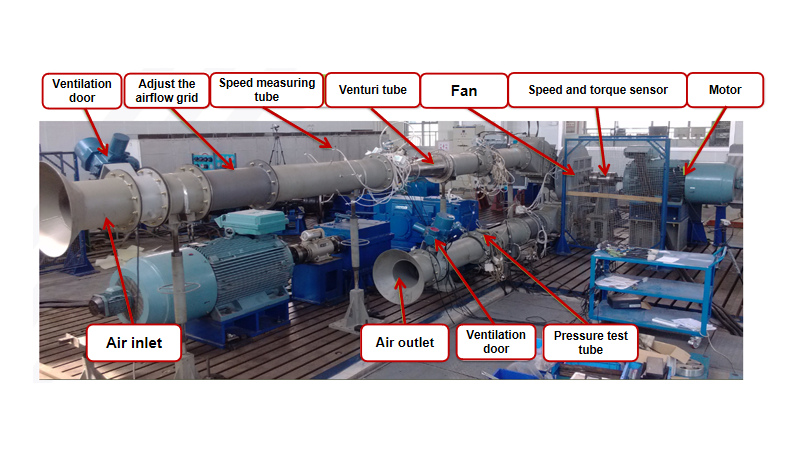

♦ 自社開発の高圧遠心ファンを使用することで、最大風量は12000 m³/hに達する。

♦ このファンは高い全圧と高い効率を誇り、機械効率を15%以上、空気圧を25%向上させます。

♦ 刃は特殊鋼で作られており、その独特な刃の形状により、非常に高い耐摩耗性を備えています。

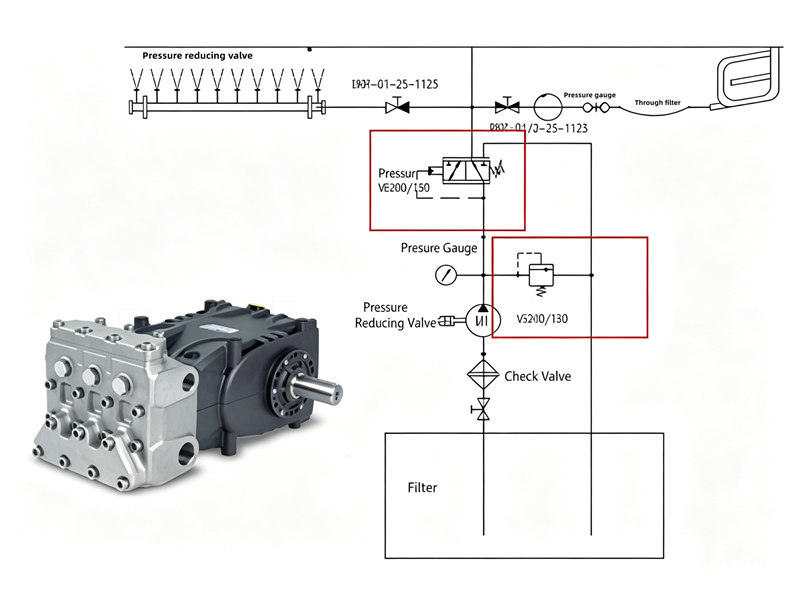

4. 安全で信頼性の高い高圧給水システム：

● 高圧給水システムには、二重の過圧保護機能が備わっています。

♦ 最初の保護レベルは、5MPaに設定されたアンロードバルブによって実現される。

♦ 第2段階の保護は、7MPaに設定されたオーバーフローバルブによって実現される。

手持ち式スプレーガンが突然噴霧モードから閉鎖モードに切り替わると、システム圧力が急激に上昇します。アンロードバルブが反応する時間がない場合、安全弁が瞬時に開き、ウォーターポンプやその他の給水システム部品のより安全で信頼性の高い動作を確保します。

● 空気圧式パイプ洗浄機能：

♦ 高圧給水システムには、冬の低温時に給水システム部品が凍結するのを防ぐため、クイックコネクト式の凍結防止水吹き出し装置インターフェースが装備されています。

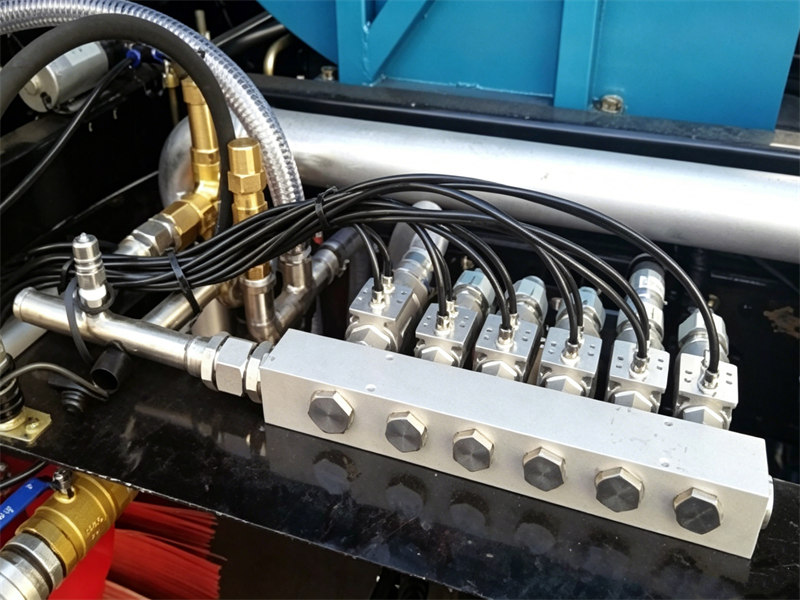

♦ 高圧給水弁は、メンテナンスが容易で信頼性の高い空気圧式一体型給水弁アセンブリを採用しています。

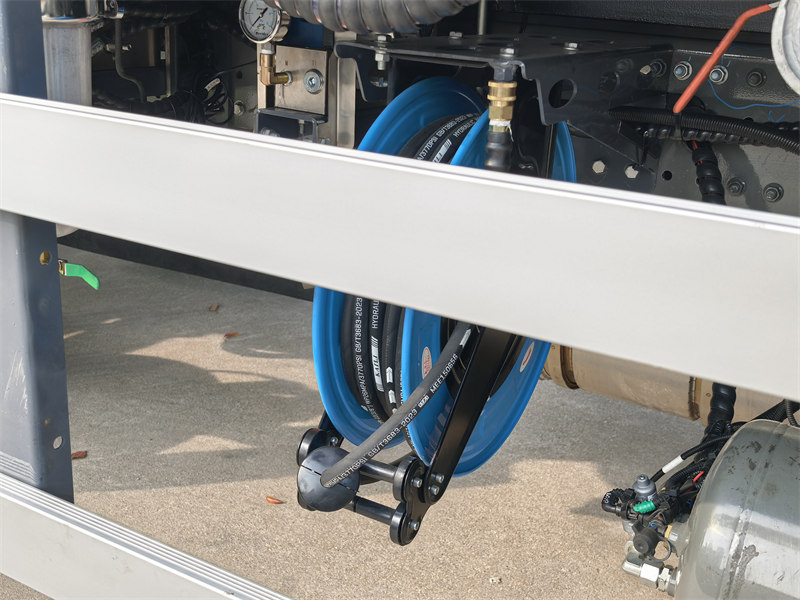

♦ 自動ホースリールと高圧ウォーターガンを装備しており、ピンポイントの洗浄や車両メンテナンスを行うことができます。

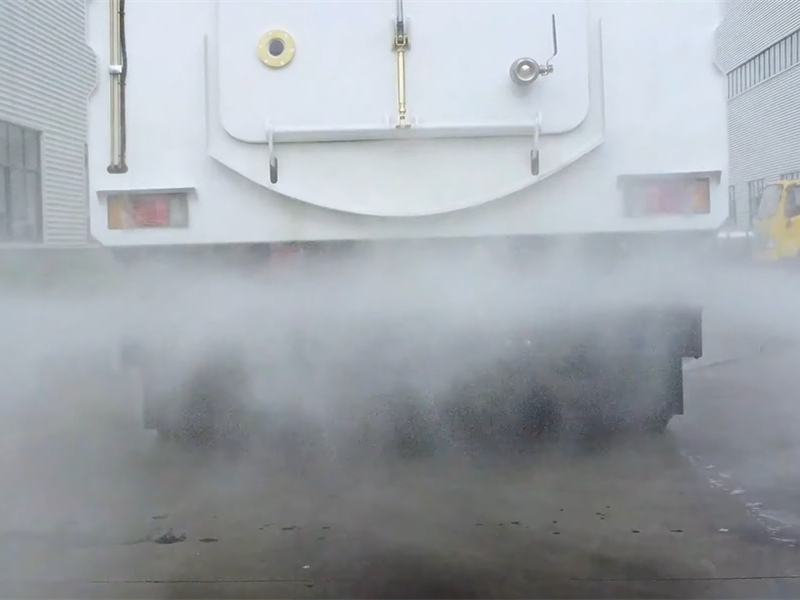

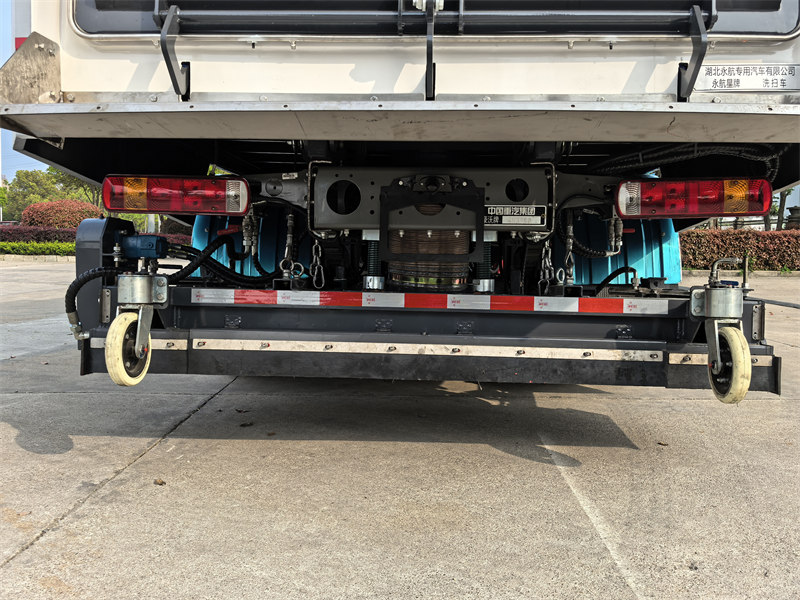

♦ 車両後部には、粉塵抑制のためのリアスプレーシステムが設置されている。
