HOWO NX 15000L 汚水洗浄車ダブルタンクの設計と利点

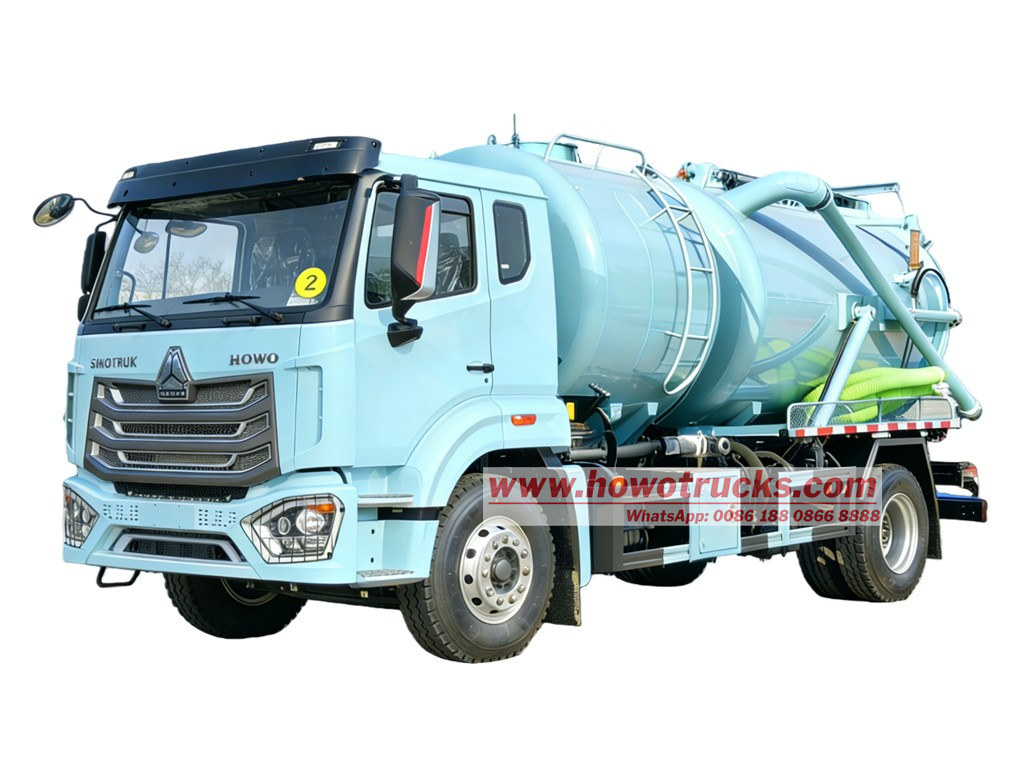

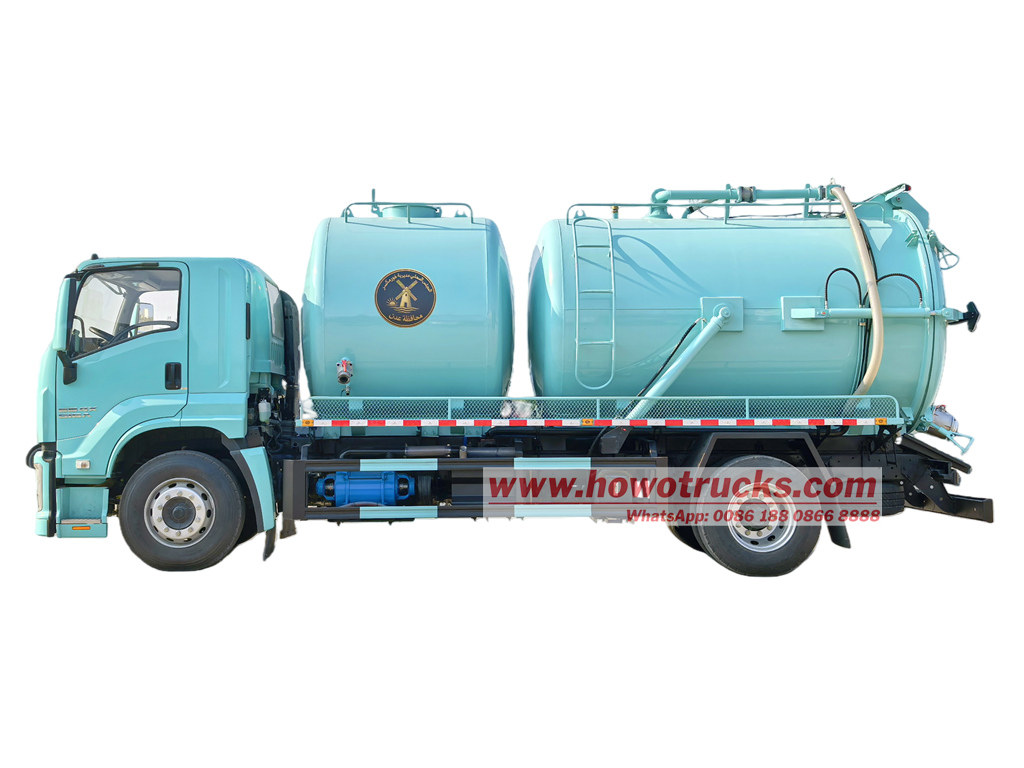

HOWO NX 15000L複合型下水管洗浄車とは何ですか？

Sinotruk HOWO 複合真空汚水吸引車は、HOWO NX モデル 4x2 トラックシャーシをベースに設計されており、WEICHAI WD615.50 ディーゼルエンジン（213KW / 290HP、排気量 9726cc）を搭載し、HOWO HW15710 マニュアルギアボックス（前進 10 速、後進 2 速）と組み合わされており、非常に低い燃料消費量となっています。合計 15000L 真空ジェット上部ボディキットは、10000 リットルの汚水タンクボディと 5000 リットルの清水タンクボディを含む別個のタンクボディキットであり、別個のタンクアセンブリとして設計されており、次のような利点があります。 重心が低く、メンテナンスが容易で、運転や輸送時の安全性が高い。真空アセンブリと水アセンブリの詳細を以下に示します。

真空アセンブリ： 容量15000リットル、タンクおよびシェルカバーは厚さ6mmのQ355素材、安全バッフル標準装備、適合する水循環モデルSK-12真空ポンプ、最大圧力8000Pa、有効流量12m3/分、定格回転数970rpm。標準DN100ポンプ入口バルブおよびDN150出口バルブ、適合する減速機および10m DN100ホースリール。

水アセンブリ： 容量5000リットル、タンカー用は厚さ4mmのQ355素材、シェルカバーは厚さ6mm。 安全バッフルを標準装備し、3N2型高圧ジェットポンプと組み合わせ、最大圧力240bar/psi、最大流量170L/分、ポンプ速度405rpm、60m φ19ホースリールと組み合わせ、効率的な10セットのノズルを備えています。

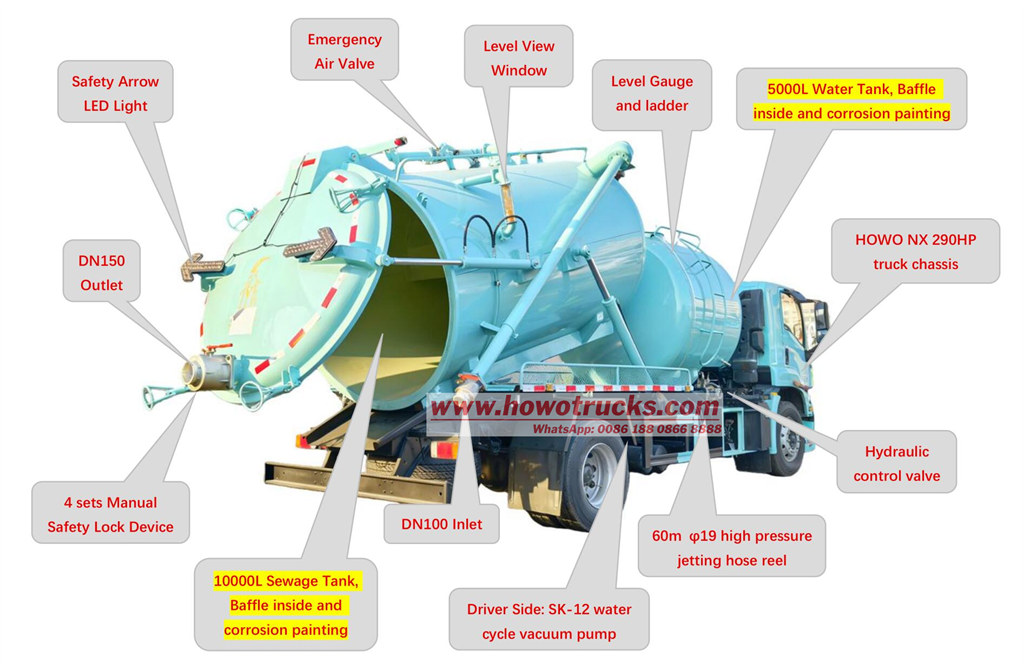

HOWO 15CBM下水洗浄トラックの主要部品は？

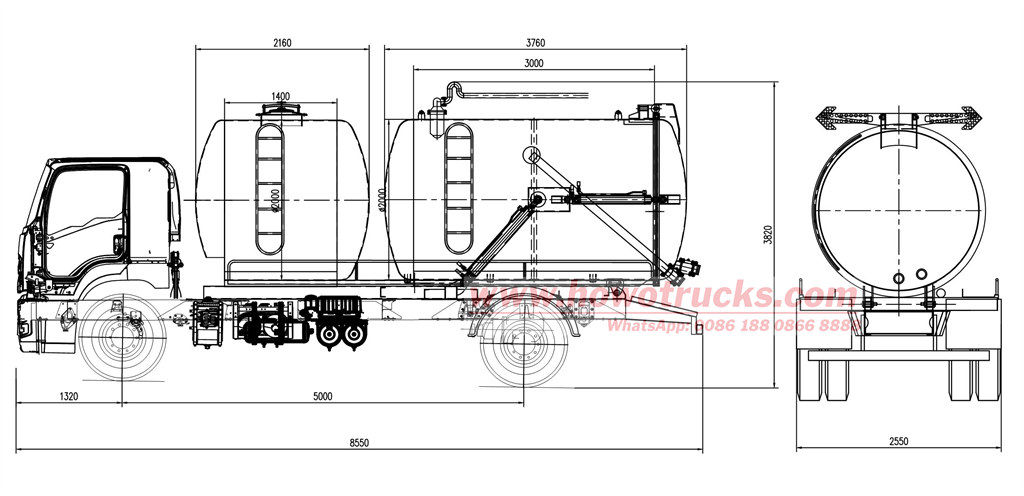

HOWO製真空ジェット洗浄トラックの技術図面と仕様書？

トラック名	HOWO NX複合真空ジェット機
キャビン	HOWO NX 290
エンジン	WEICHAI WD615.50、290HP、9726cc
伝染 ; 感染	HW15710、10F & 2R
貯水タンク	容量5000L 3N2高圧ポンプ、圧力24MPa、流量170L/分、60ホースリール付き
汚水槽	容量10000L SK-12真空ポンプ、8000Pa、流量12m³/分、回転速度970rpm
体型	Q355素材、別タイプのタンカーボディキット付き、前部は清水用、後部は汚水用
