HOWO製大型レッカー牽引トラック技術分析

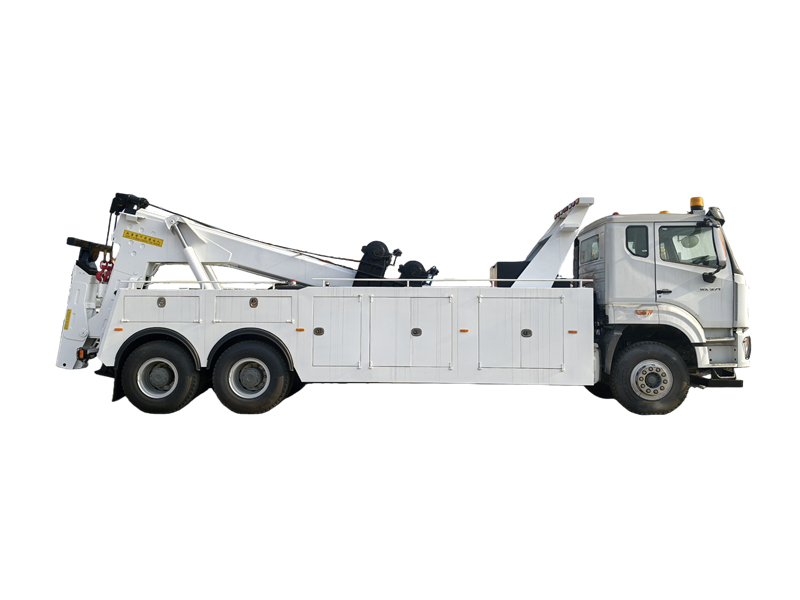

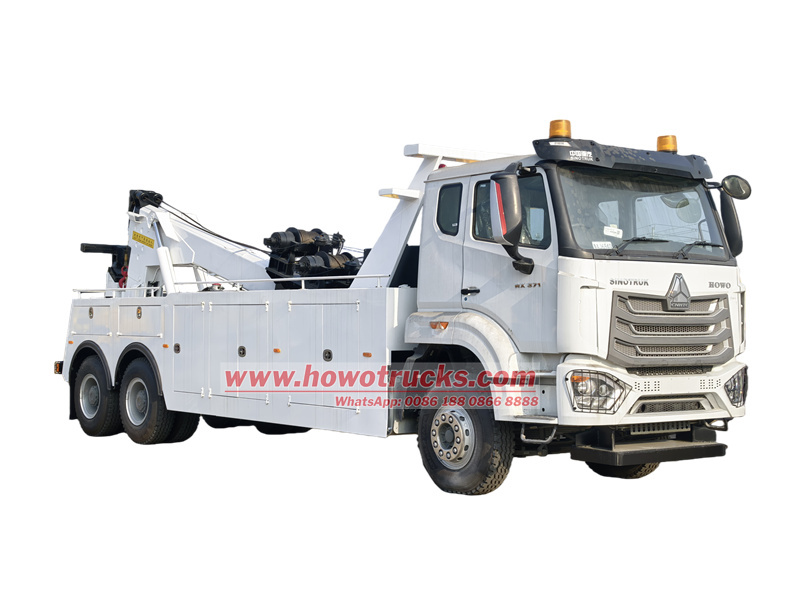

▶ HOWOの大型レッカー車とは？

HOWOヘビーデューティーレッカー車は、道路救助でよく使用される特殊車両で、吊り上げと牽引の両方の機能を備えています。HOWO独自のレッカーシャーシを採用し、通常のシャーシに比べて積載量が39%向上、優れた牽引性能と走破性を実現しています。U字型リフトブームは伸縮機能を備え、様々な作業用アタッチメントを装着することで、吊り上げ、牽引、運搬、引っ張りなど、多岐にわたる作業が可能です。横転、路外転落、溝転落などの大型車両の救助に幅広く活用できます。

シャーシ	ハウオ NX 6×4
エンジン	WD615.47、371馬力、ディーゼルエンジン
最大吊り上げ能力	16000 kg
最大伸長時の吊り上げ能力	10000 kg
ブームの最大吊り上げ能力	30000 kg
ブームの最大揚程	5260 mm
ウインチの数	2
ウインチの牽引力	200 kN

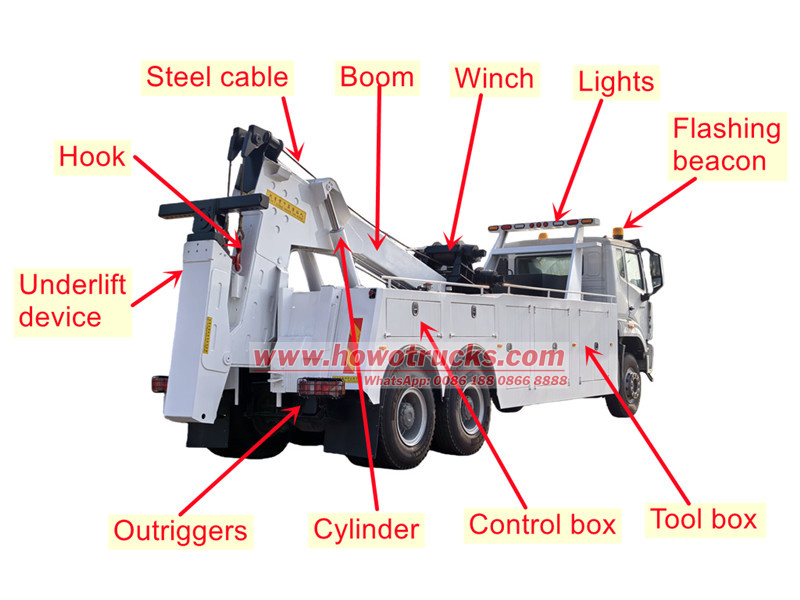

▶ HOWO製大型レスキュー牽引車の構造

HOWO NX大型レッカー車は、主にシャーシ、昇降機構、牽引アーム機構、起伏機構、油圧システム、制御システムの6つの主要コンポーネントで構成されています。

・シャーシ： HOWO NX特殊レッカーシャーシをベースに、優れた耐荷重能力と出力性能を実現。

・昇降機構： ウインチ、ブーム、フックが含まれており、故障した車両の前部またはフレームを持ち上げるために使用されます。

・アンダーリフト機構： 多段伸縮式牽引アーム。L字型ホイールクランプまたはフォークアタッチメントを備え、ホイールや車軸を直接持ち上げることができ、先端にはホイールを固定するための固定装置が付いている。

・起伏機構： 油圧シリンダーによって駆動され、ブームと牽引アームの角度と高さを調整することで、正確な位置決めと荷重バランスを実現します。

・油圧システム： 動力取り出し装置（PTO）駆動ポンプ、多方向弁、油圧シリンダー、およびタンクで構成され、すべての機構に動力を供給します。

・制御システム： 側面に取り付けられたハンドルまたはリモコンを使用して多方向バルブを操作し、持ち上げ、牽引、起伏動作を連動させる。

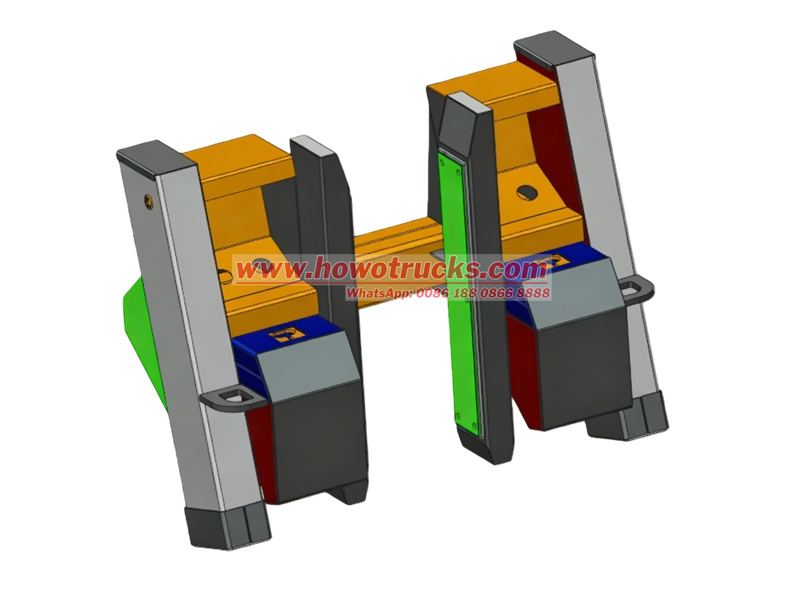

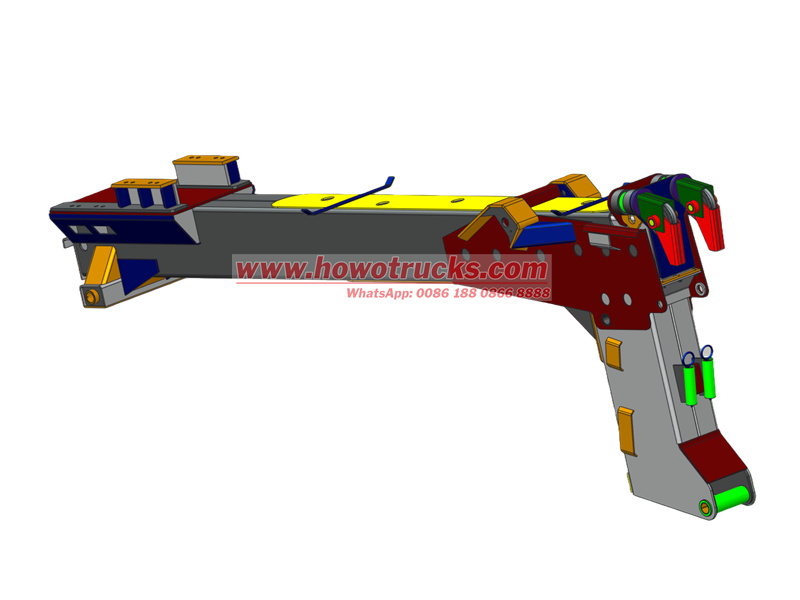

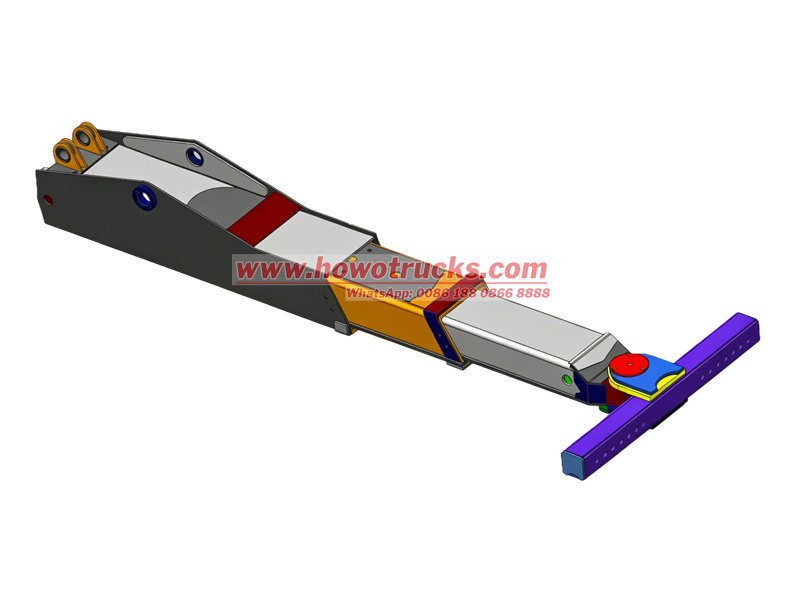

▶ HOWO ヘビーデューティーレスキューレッカー車の図面
